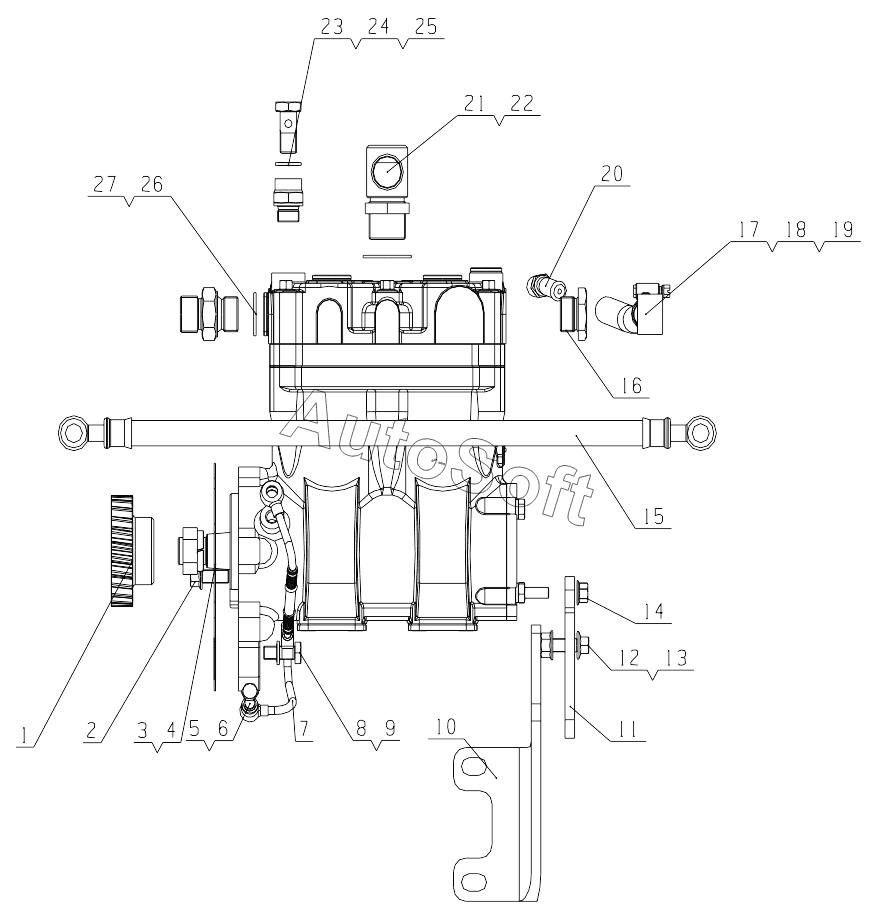

Каталог запасных частей к технике: Yuchai YC6J210N-52 (2018). J3FSC-3509000/01 Pneumatic Air Compressor Assembly
15
27
26
25
24
23
22
21
Q/YC149-18
M6000-3509007
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| M6000-3509007 | M***7 | Hollow bolt for water | |
| Q/YC149-18 | Q***8 | Кольцевой уплотнитель 18 | |
| 1 | J***1 | Air compressor gear | |
| 2 | Q***2 | Болт M10x22 | |
| 3 | J***9 | Air compressor gasket | |
| 4 | J***0 | Air compressor | |
| 5 | M***1 | Пустой масляный болт | |
| 6 | Q***0 | Уплотнительная шайба d10 | |
| 7 | J***0 | Lubricant pipe, air compressor | |
| 8 | Q***8 | Комбинированная уплотнительная шайба 8 | |
| 9 | 6***3 | Болт патрубка | |
| 10 | J***2 | Support plate | |
| 11 | J***6 | Support plate | |
| 12 | Q***0 | Гайка M10 | |
| 13 | Q***2 | Болт М10х30 | |
| 14 | Q***8 | Гайка M8 | |
| 15 | 3***1 | Air compressor water inlet pipe | |
| 16 | E***5 | Пробка воздушного компрессора | |
| 17 | J***1 | Joint | |
| 18 | Q***2 | Кольцевой хомутик 22 | |
| 19 | J***5 | Water inlet rubber pipe, air compressor | |
| 20 | B***5 | Соеденитель водной трубки II | |
| 21 | G***0 | Compressor air inlet pipe coupling subassembly | |
| 22 | Q***0 | Washer | |
| 23 | G***1 | Connector body | |
| 24 | 6***7 | Болт с водяной канавкой | |
| 25 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 26 | G***8 | Air compressor outtake joint | |
| 27 | G***4 | Уплотнительная шайба |
