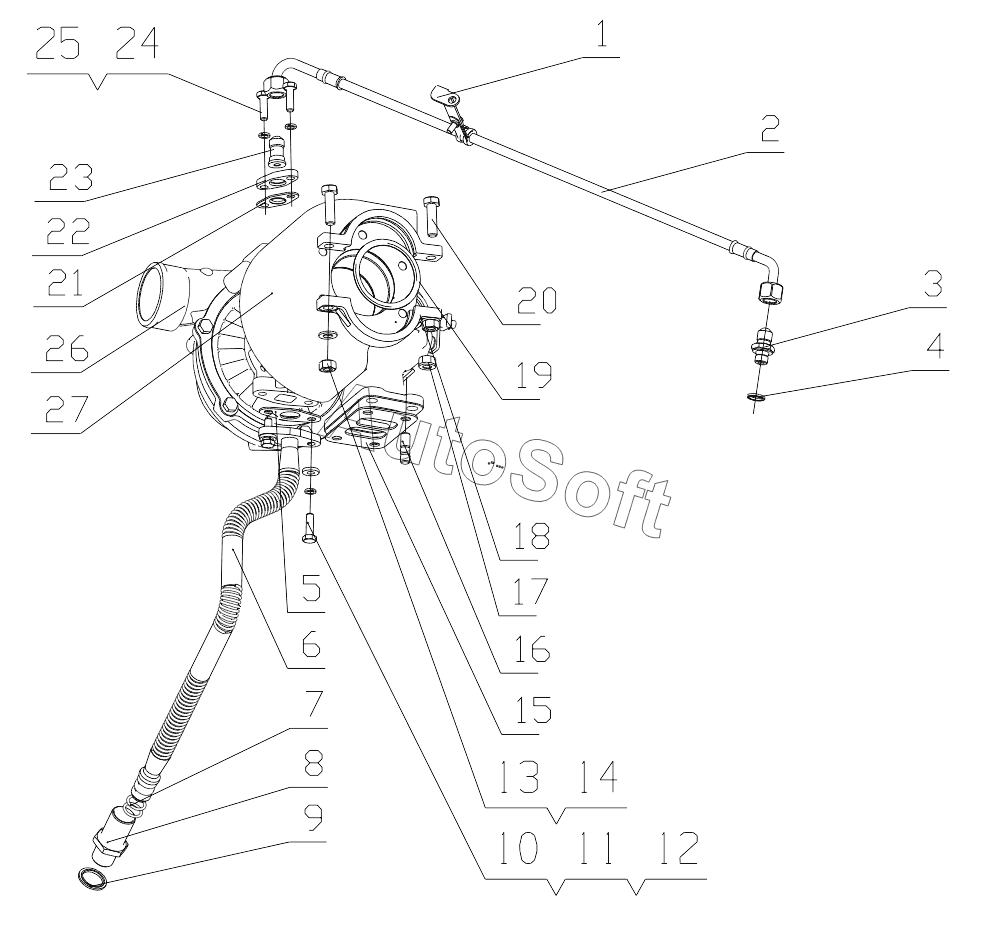

Каталог запасных частей к технике: Yuchai YC6J220-50 (2017). J5LSB-1118000/01 Turbocharger Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***0 | Части зажима кронштеина | |
| 2 | J***A | Turbocharger oil inlet soft pipe | |
| 3 | A***1 | Штуцер подачи масла | |
| 4 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 5 | M***A | Масляный шланг | |
| 6 | L***C | Сборочный узел сварной трубки возврата масла | |
| 7 | Y***F | Уплотнительное кольцо 2,65x17 | |
| 8 | 4***B | Соеденитель возврата масла | |
| 9 | Q***4 | Уплотнительная шайба 24 | |
| 10 | Q***2 | Болт M8x28 | |
| 11 | Q***8 | Шайба 8 | |
| 12 | 6***3 | Шайба | |
| 13 | Q***0 | Гайка М10 | |
| 14 | Q***0 | Шайба 10 | |
| 15 | L***2 | Прокладка турбокомпрессора | |
| 16 | 1***1 | Шпилька | |
| 17 | M***B | Гайка | |
| 18 | G***4 | Turbine rear snap ring | |
| 19 | G***A | Прокладка | |
| 20 | Q***2 | Болт M10x45 | |
| 21 | G***1 | Gasket | |
| 23 | 4***A | Turbocharger oil inlet connector | |
| 24 | Q***2 | Болт M8x20 | |
| 25 | Q***8 | Шайба 8 | |
| 26 | J***5 | Turbocharger | |
| 27 | J***3 | Turbine cover heat shield |
