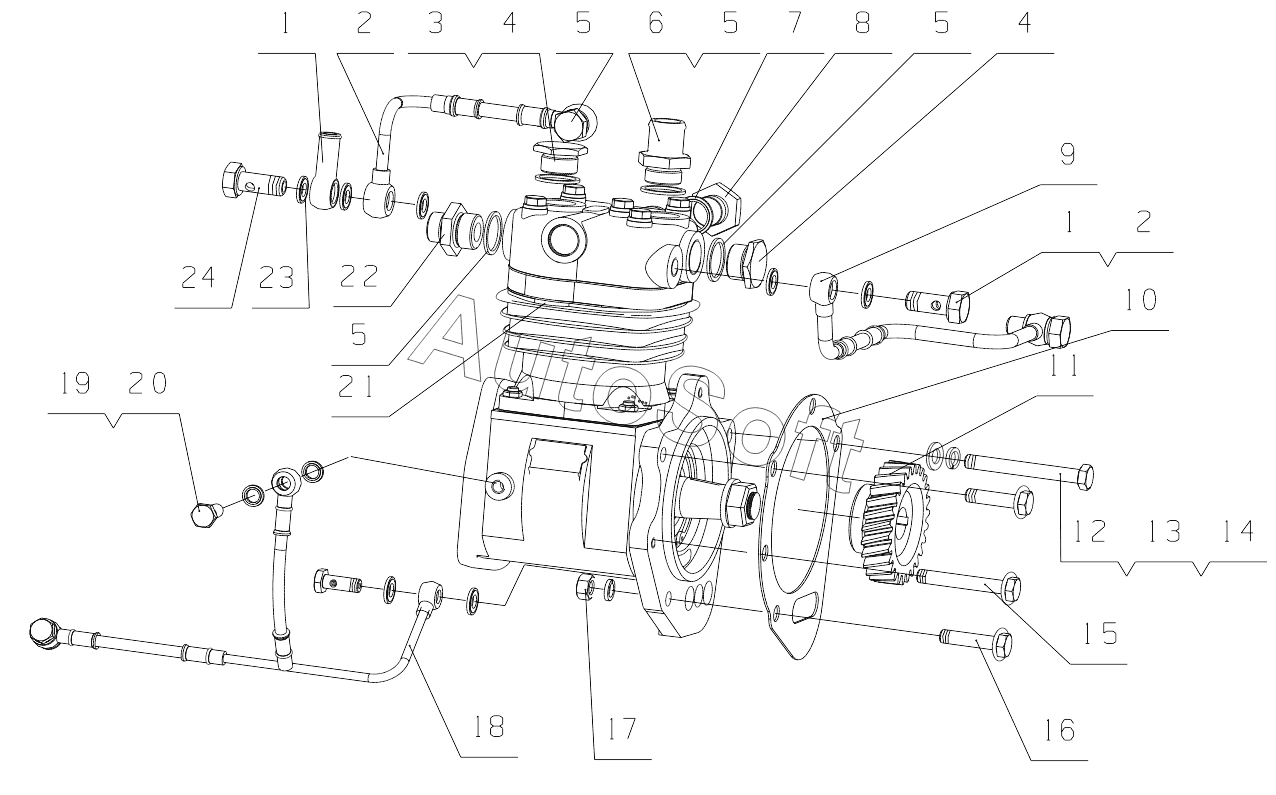

Каталог запасных частей к технике: Yuchai YC6J245-50 (2017). J5J8A-3509000/02 Pneumatic Air Compressor Assembly
13
24
23
22
21
20
19
18
17
16
15
14
1
1
12
11
10
9
8
7
6
5
5
5
5
4
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***A | Соеденитель антифриза | |
| 2 | J***0 | Air compressor water return parts | |
| 3 | E***5 | Пробка воздушного компрессора | |
| 4 | G***4 | Уплотнительная шайба | |
| 5 | 6***7 | Болт с водяной канавкой | |
| 6 | K***0 | Прокладка | |
| 7 | Q***2 | Комбинированная уплотнительная шайба 22 | |
| 8 | Q***2 | Винтовая пробка M22x1.5 | |
| 9 | A***0 | Air compressor water inlet pipe | |
| 10 | L***A | Air compressor gasket | |
| 11 | L***1 | Air compressor gear | |
| 12 | Q***0 | Болт | |
| 13 | Q***0 | Шайба 10 | |
| 14 | Q***0 | Шайба 10 | |
| 15 | Q***0 | Болт M8x70 | |
| 16 | Q***5 | Болт M 10x35 | |
| 17 | Q***0 | Гайка М10 | |
| 18 | A***0 | Air compressor oil inlet pipe parts | |
| 19 | M***A | Масляный полый болт | |
| 20 | Y***E | Compound Seal washer | |
| 21 | L***0 | Air compressor | |
| 22 | E***r | Exhaust connector | |
| 23 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 24 | L***7 | Полый болт для воды |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
