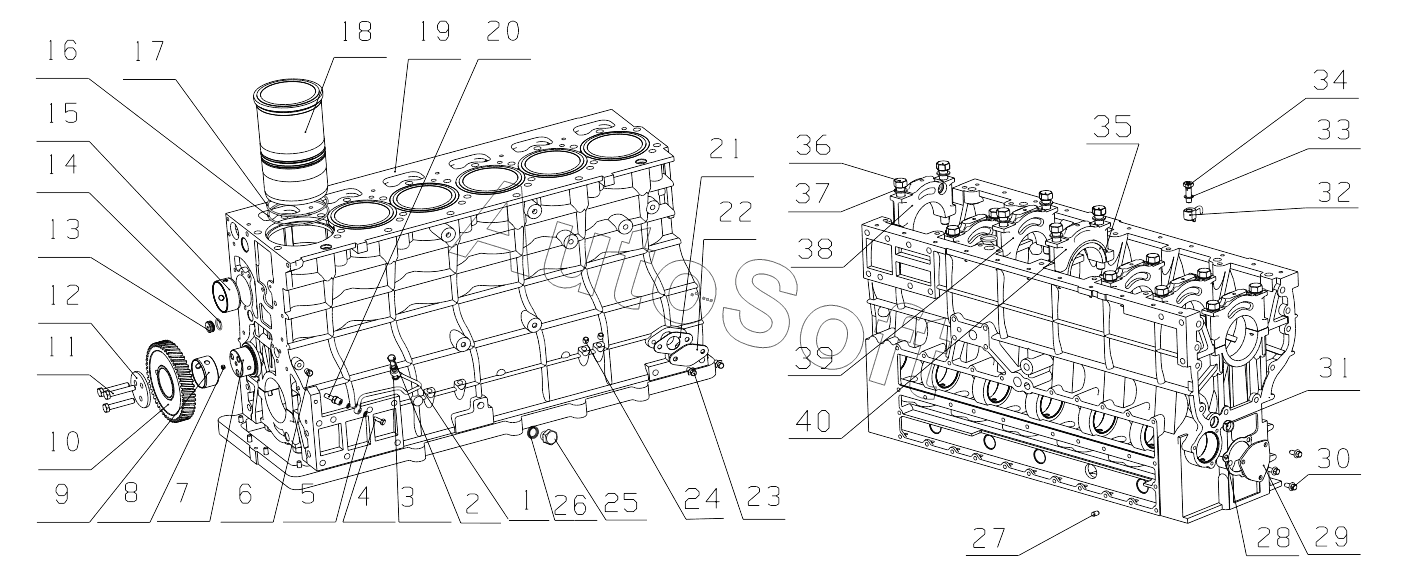

Каталог запасных частей к технике: Yuchai YC6J245-50 (2017). J01MC-1002000/04 Cylinder Block Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | J***F | Маслопровод смазки холостой шестерни | |
| 2 | Q***0 | Болт M8x1 | |
| 3 | Q***8 | Комбинированная уплотнительная шайба 8 | |
| 4 | 1***A | Болт | |
| 5 | Q***6 | Соеденительная изоляционная прокладка 6 | |
| 6 | Q***1 | Пробка NPT1/8 | |
| 7 | J***2 | Вал промежуточной шестерни | |
| 8 | Q***8 | Резьбовая заглушка M8x1 | |
| 9 | 6***1 | Втулка распредвала | |
| 10 | A***1 | Промежуточная шестерня | |
| 11 | Q***2 | Болт M10x55 | |
| 12 | A***A | Пластина промежуточной шестерни | |
| 13 | 6***7 | Уплотнительная пробка главного маслоканала | |
| 14 | Y***F | О-образное кольцо 2,65х16 | |
| 15 | L***1 | Втулка распределительного вала | |
| 16 | A***B | Водоуплотнительное кольцо гильзы | |
| 17 | A***3 | Уплотнительное кольцо гильзы цилиндра | |
| 18 | J***6 | Гильза цилиндра | |
| 19 | J***A | Блок цилиндров | |
| 19 | J***A | Блок цилиндров | |
| 20 | J***4 | Соединитель | |
| 21 | 6***A | Прокладка сапуна | |
| 22 | A***0 | Крышка | |
| 23 | Q***6 | Болт M8x16 | |
| 24 | 6***2 | Алюминиевая зашлушка Ф10х10 | |
| 25 | Q***4 | Пробка M14x1.5 | |
| 26 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 27 | Y***0 | Прямой штифт | |
| 28 | A***3 | Прокладка крышки распредвала | |
| 29 | A***2 | Крышка распредвала | |
| 30 | Q***6 | Болт M8x16 | |
| 31 | 6***9 | Задняя заглушка главного маслоканала | |
| 32 | J***0 | Кронштейн | |
| 33 | 4***3 | Шайба | |
| 34 | 4***B | Полый болт для масла | |
| 35 | Y***8 | Шпилька B4x8 | |
| 36 | A***1 | Болт крышки коренного вкладыша | |
| 37 | A***9 | Шайба болта крышки коренного вкладыша | |
| 38 | A***2 | Передняя крышка коренного вкладыша | |
| 39 | A***4 | Крышка коренного вкладыша | |
| 40 | A***3 | Средняя крышка коренного вкладыша |
