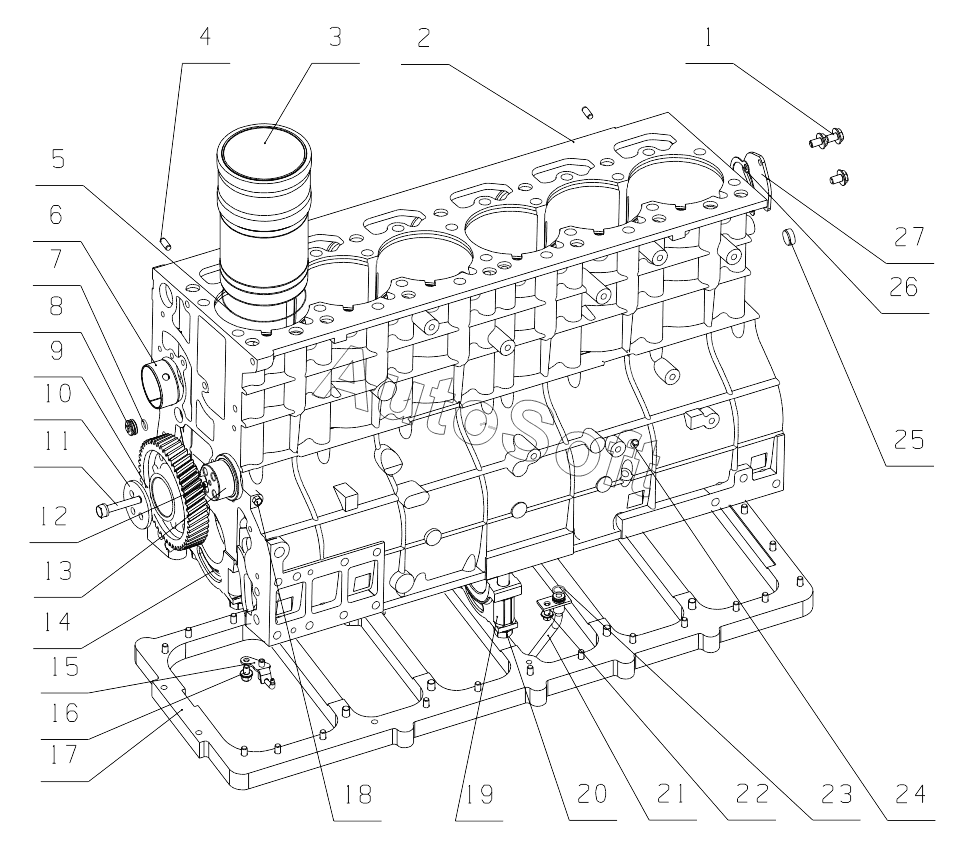

Каталог запасных частей к технике: Yuchai YC6L310-50 (2017). LA1KA-1002000/02 Cylinder Block Assembly
1
2
L4700-1002114
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| L4700-1002114 | L***4 | Cylinder block subassembly | |
| 1 | Q***6 | Болт M8x16 | |
| 2 | L***C | Cylinder block | |
| 3 | L***E | Cylinder liner | |
| 4 | Y***0 | Контакт 8x20 | |
| 5 | L***3 | Уплотнительное кольцо гильзы цилиндров | |
| 6 | L***1 | Втулка распределительного вала | |
| 7 | Y***F | О-образное кольцо 2,65х16 | |
| 8 | 6***7 | Уплотнительная пробка главного маслоканала | |
| 9 | L***1 | Регулировка промежуточной шестерни | |
| 10 | L***7 | Сдерживающая крышка распределительной средней шестерни | |
| 11 | L***4 | Болт вала промежуточной шестерни | |
| 12 | Q***8 | Резьбовая заглушка M8x1 | |
| 13 | L***6 | Вал промежуточной шестерни | |
| 14 | L***4 | Основная крышка подшипника | |
| 15 | L***0 | Nozzle components | |
| 16 | Q***2 | Болт M8x12 | |
| 17 | L***0 | Усилитель пластины в сборе | |
| 18 | Q***1 | Винтовая пробка NPT1/8 (нормальная трубная резьба 1/8) | |
| 19 | L***A | Чашка среднего основного подшипника | |
| 20 | L***8 | Болт основной крышки подшипника | |
| 21 | L***0 | Oil return pipe weldment | |
| 22 | Q***6 | Болт M8x16 | |
| 23 | Y***F | Кольцевая прокладка 1.9X14 | |
| 24 | B***4 | Алюминиевая пробка | |
| 25 | 6***0 | Уплотнительная пробка главного масляного канала | |
| 26 | A***3 | Crankshaft end cover gasket | |
| 27 | A***2 | Крышка распредвала |
