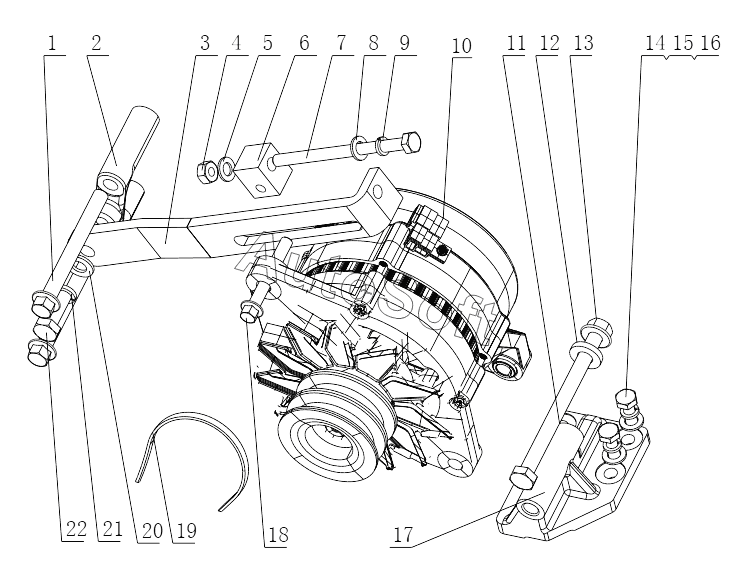

Каталог запасных частей к технике: Yuchai YC4F90-30 (2008). F50J1-3701000/01 Alternator Assembly
12
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***2 | Болт M10x95 | |
| 2 | F***A | Пластина усилителя | |
| 3 | F***1 | Кронштеин накладки генератора | |
| 4 | Q***8 | Гайка М8 | |
| 5 | Q***8 | Шайба 8 | |
| 6 | F***A | Регулировочный блок скольжения | |
| 7 | F***3 | Болт растяжения | |
| 8 | Q***8 | Шайба 8 | |
| 9 | Q***8 | Шайба 8 | |
| 10 | F***0 | Alternator | |
| 11 | Q***5 | Болт M10x125 | |
| 12 | Q***0 | Шайба 10 | |
| 13 | Q***0 | Гайка М10 | |
| 14 | Q***8 | Шайба 8 | |
| 15 | Q***8 | Шайба 8 | |
| 16 | Q***2 | Бoлт M8x25 | |
| 17 | F***B | Стойка генератора переменного тока | |
| 18 | Q***2 | Bolt | |
| 19 | F***1 | Ремень генератора | |
| 20 | Q***0 | Шайба 10 | |
| 21 | Q***0 | Шайба 10 | |
| 22 | Q***2 | Болт M10x30 |
