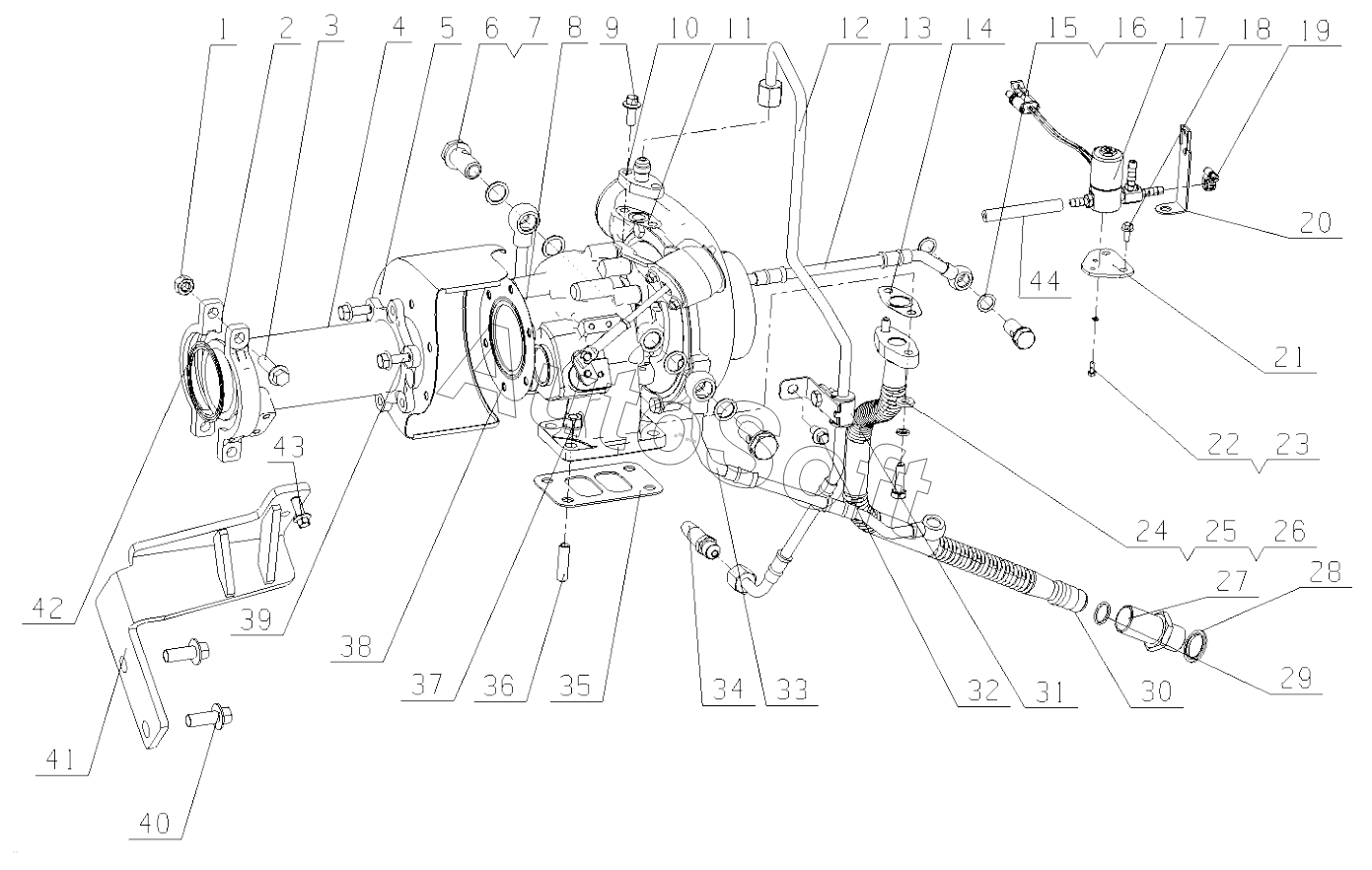

Каталог запасных частей к технике: Yuchai YC6L280N-52 (2014). LN1YA-1118000/05 Turbocharger Assembly
35
24
25
26
27
28
29
30
31
32
33
34
23
36
37
38
39
40
41
42
43
44
G5900-1008019
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| G5900-1008019 | G***9 | Вентиляционный шланг устойчивого к перенапряжениям клапана | |
| 1 | Q***0 | Гайка M10 | |
| 2 | G***4 | Turbine rear snap ring | |
| 3 | Q***2 | Болт М10х40 | |
| 4 | L***A | Pipe | |
| 5 | A***3 | Turbine thermal isolating sleeve | |
| 6 | Q***5 | Банджо-болт | |
| 7 | Q***8 | Шайба 18 | |
| 8 | L***5 | Turbocharger | |
| 9 | Q***2 | Болт M8x20 | |
| 10 | 4***A | Turbocharger oil inlet connector | |
| 11 | G***1 | Gasket | |
| 12 | L***0 | Oil inlet joint weldment | |
| 13 | L***0 | Turbocharger water return pipe | |
| 14 | M***A | Масляный шланг | |
| 15 | Q***4 | Шайба 14 | |
| 16 | Q***5 | Болт M14x1.5 | |
| 17 | L***A | Exhaust gas bypass control valve | |
| 18 | Q***2 | Болт M5x12 | |
| 19 | Q***2 | Петля обруча 12 | |
| 20 | E***2 | Зажим жгута проводов II | |
| 21 | L***1 | Exhaust gas bypass control valve bracket | |
| 22 | Q***4 | Шайба 4 | |
| 23 | Q***0 | Болт | |
| 24 | 6***3 | Шайба | |
| 25 | Q***8 | Шайба 8 | |
| 26 | Q***2 | Болт M8x28 | |
| 27 | Q***4 | Уплотнительная шайба 24 | |
| 28 | 4***B | Соеденитель возврата масла | |
| 29 | Y***F | Уплотнительное кольцо 2,65x17 | |
| 30 | L***C | Сборочный узел сварной трубки возврата масла | |
| 31 | L***0 | Pipe clamp sub assembly | |
| 32 | Q***5 | Болт M8x15 | |
| 33 | L***B | Turbocharger water return pipe | |
| 34 | 4***B | Масловпускное соединение турбоускорителя | |
| 35 | A***2 | Turbocharger gasket | |
| 36 | 1***1 | Шпилька | |
| 37 | K***6 | Гайка | |
| 38 | 4***A | Прокладка | |
| 39 | Q***2 | Болт M8x22 | |
| 40 | Q***2 | Болт М12х30 | |
| 41 | L***2 | Bracket | |
| 42 | G***A | Прокладка | |
| 43 | Q***2 | Болт M8x20 | |
| 44 | L***6 | Connecting pipe |
