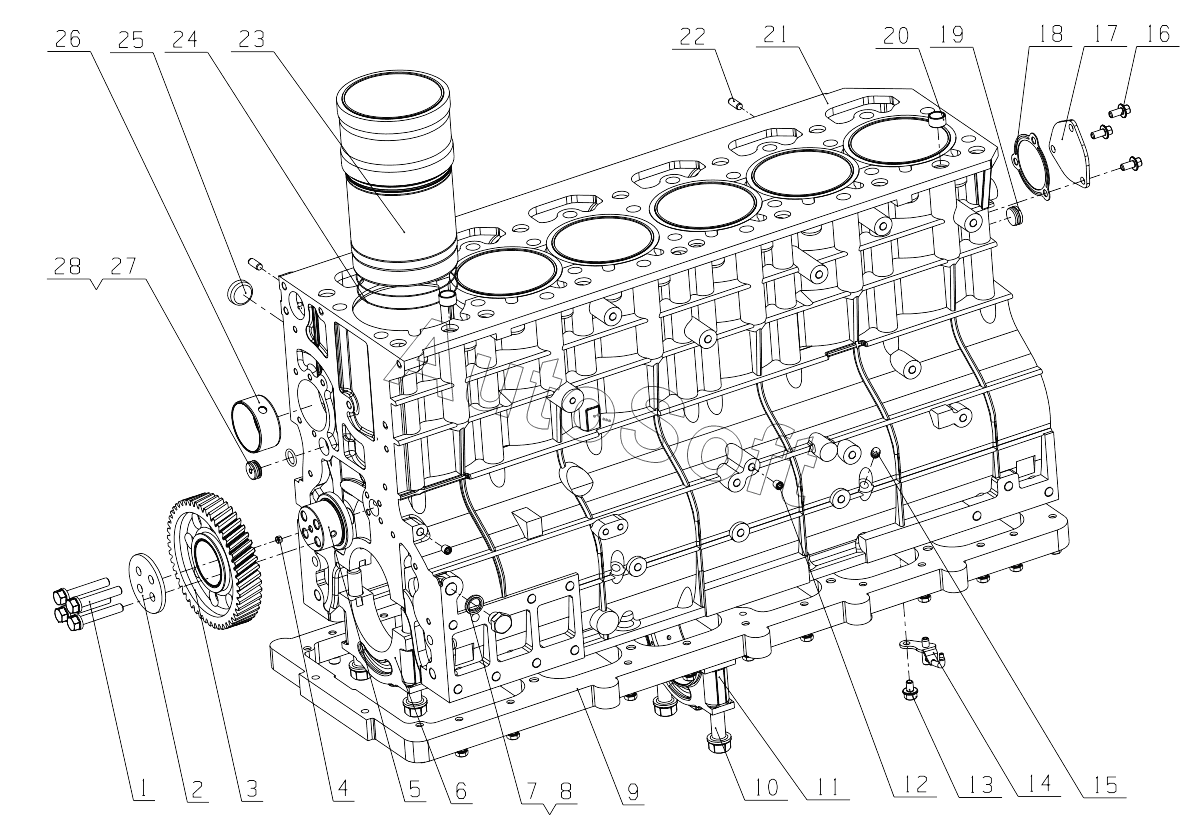

Каталог запасных частей к технике: Yuchai YC6L280N-52 (2014). LN100-1002100/10 Cylinder Block Assembly
15
28
27
26
25
24
23
22
21
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***4 | Болт вала промежуточной шестерни | |
| 2 | L***7 | Сдерживающая крышка распределительной средней шестерни | |
| 3 | L***0 | Idle gear subassembly | |
| 4 | Q***8 | Резьбовая заглушка M8x1 | |
| 5 | L***6 | Вал промежуточной шестерни | |
| 6 | L***4 | Основная крышка подшипника | |
| 7 | Q***6 | Винтовая пробка | |
| 8 | Q***6 | Уплотнительное кольцо d16 | |
| 9 | L***0 | Усилитель пластины в сборе | |
| 10 | L***8 | Болт основной крышки подшипника | |
| 11 | L***6 | Крышка среднего подшипника коленчатого вала | |
| 12 | Q***1 | Винтовая пробка NPT1/8 (нормальная трубная резьба 1/8) | |
| 13 | Q***2 | Болт M8x12 | |
| 14 | L***0 | Nozzle components | |
| 15 | B***4 | Алюминиевая пробка | |
| 16 | Q***6 | Болт M8x16 | |
| 17 | A***3 | Crankshaft end cover gasket | |
| 18 | A***2 | Крышка распредвала | |
| 19 | 6***0 | Уплотнительная пробка главного масляного канала | |
| 20 | L***8 | Установочная втулка | |
| 21 | L***C | Cylinder block | |
| 21 | L***A | Cylinder block subassembly | |
| 22 | Y***0 | Контакт 8x20 | |
| 23 | L***D | Cylinder liner | |
| 24 | L***3 | Уплотнительное кольцо гильзы цилиндров | |
| 25 | Y***0 | Прокладка 30 | |
| 26 | L***1 | Втулка распределительного вала | |
| 27 | Y***F | О-образное кольцо 2,65х16 | |
| 28 | 6***7 | Уплотнительная пробка главного маслоканала |
