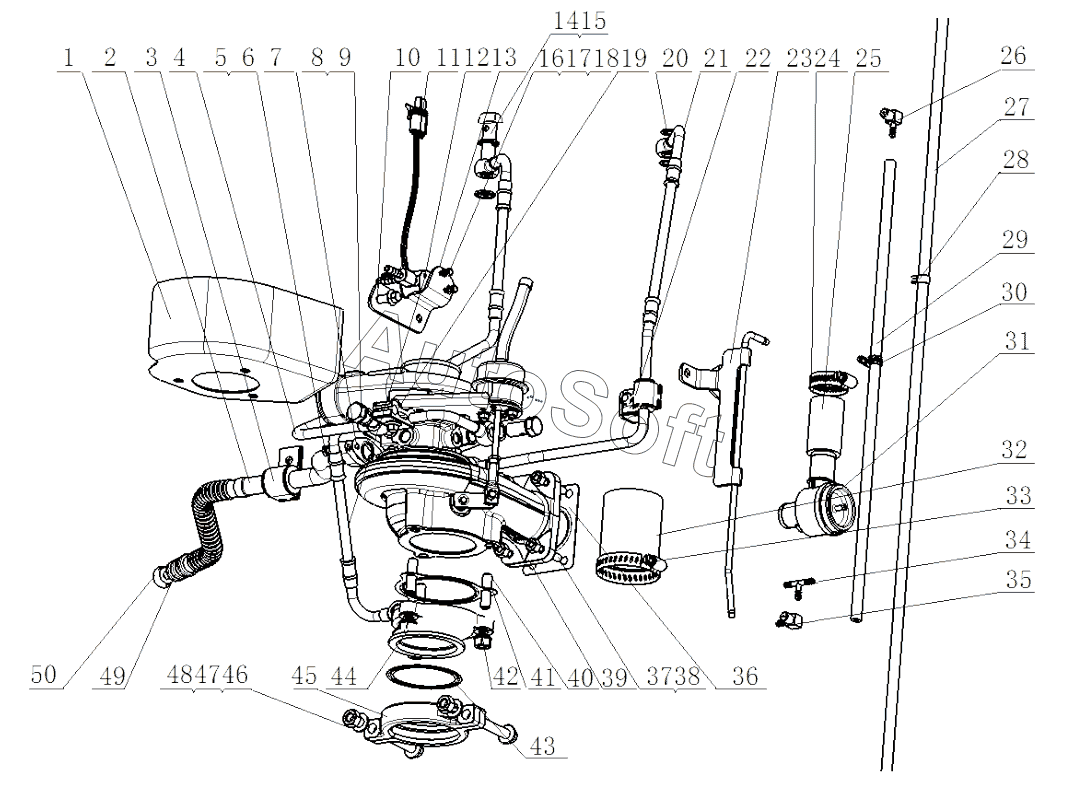

Каталог запасных частей к технике: Yuchai YC4G190N-50 (2014). G2S0B-1118000/03 Turbocharger Assembly
39
27
28
29
30
31
32
33
34
35
36
37
38
26
40
41
42
43
44
45
46
47
48
49
50
51
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***3 | Volute insulating sleeve | |
| 2 | G***0 | Oil return pipe of turbocharger | |
| 3 | E***0 | Зажим трубы в сборе | |
| 4 | G***A | Water inlet pipe weldment | |
| 5 | Q***2 | Болт M6x25 | |
| 6 | Q***6 | Шайба 6 | |
| 7 | G***1 | Прокладка | |
| 8 | Q***5 | Болт M14x1.5 | |
| 9 | Q***4 | Шайба 14 | |
| 10 | Q***2 | Болт M8x16 | |
| 11 | L***0 | Waste gas bypass control valve | |
| 12 | G***A | Oil inlet pipe weldment | |
| 13 | G***A | Gas bypass control valve braket | |
| 14 | L***7 | Полый болт для воды | |
| 15 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 16 | Q***0 | Болт | |
| 17 | Q***4 | Шайба 4 | |
| 18 | Q***4 | Шайба 4 | |
| 19 | E***0 | Pipe clamp assembly | |
| 20 | Q***2 | Шайба 12 | |
| 21 | G***A | Water return pipe weldment | |
| 22 | B***0 | Pipe clamp assembly | |
| 23 | G***B | Gas bypass control valve connecting pipe | |
| 24 | Q***8 | Кольцевой хомут | |
| 25 | T***1 | Hose | |
| 26 | G***1 | Компенсационный сустав регулятора давления | |
| 27 | G***9 | Вентиляционный шланг устойчивого к перенапряжениям клапана | |
| 28 | Q***1 | Петля обруча | |
| 29 | G***A | Вентиляционный шланг устойчивого к перенапряжениям клапана | |
| 30 | Q***2 | Петля обруча 12 | |
| 31 | G***0 | Устойчивый к перенапряжениям клапан | |
| 32 | 2***B | Выпускная мягкая трубка воздушного компрессора | |
| 33 | Q***4 | Петля обруча | |
| 34 | G***4 | Тройник | |
| 35 | G***1 | Компенсационный сустав регулятора давления | |
| 36 | G***2 | Turbocharger gasket | |
| 37 | E***3 | Гайка M8 | |
| 38 | E***1 | Резьбовая шпилька | |
| 39 | G***5 | Turbocharger | |
| 40 | 1***1 | Шпилька | |
| 41 | E***3 | Шайба выходной турбины | |
| 42 | K***6 | Гайка | |
| 43 | G***A | Прокладка | |
| 44 | G***A | Сустав выпуска турбины | |
| 45 | G***4 | Turbine rear snap ring | |
| 46 | Q***2 | Болт M10x45 | |
| 47 | Q***0 | Гайка М10 | |
| 48 | Q***0 | Шайба 10 | |
| 49 | Y***F | Уплотнительное кольцо 2,65x17 | |
| 50 | 3***3 | Промежуточное кольцо | |
| 51 | Y***1 | Hot Panting |
