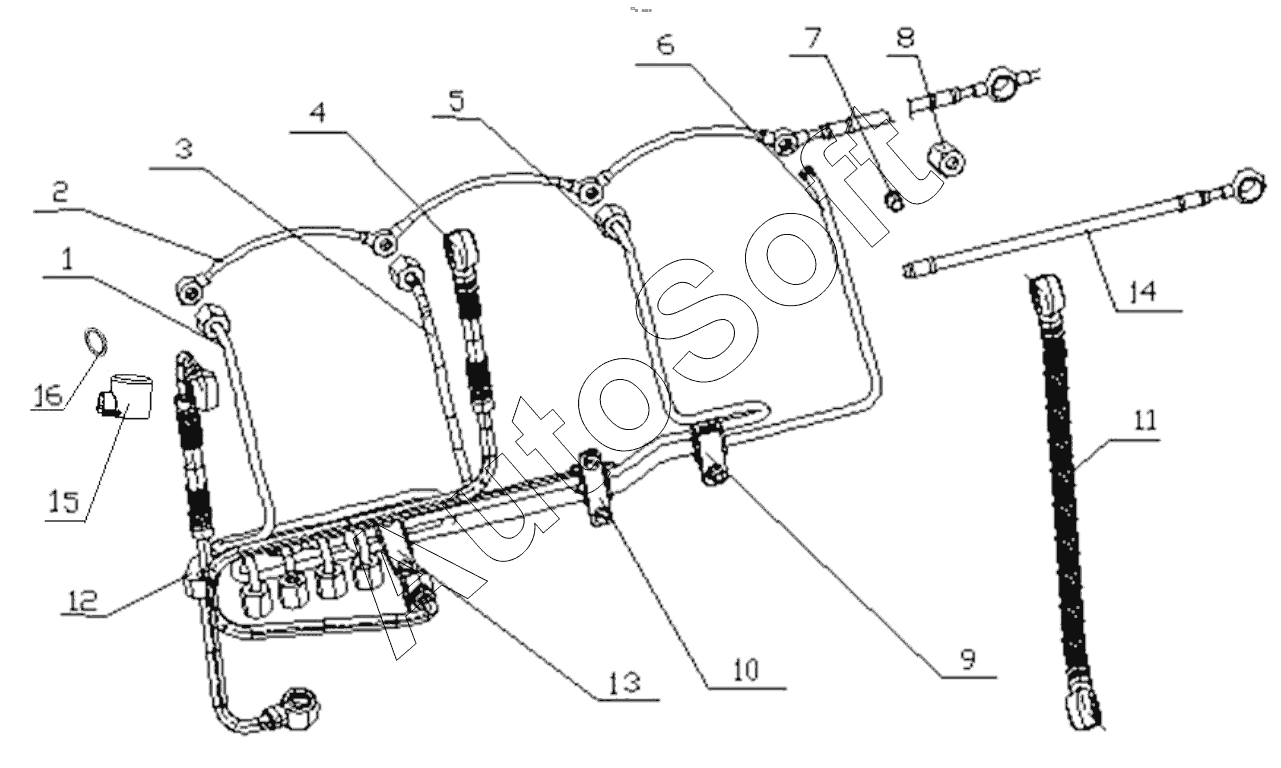

Каталог запасных частей к технике: Yuchai YC4D80-T20 (2013). D7019-1104000/14 Fuel Supply System Pipeline Assembly
7
16
15
14
13
12
11
10
9
8
1
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6105Q-1104100B | 6***B | Впускная трубка ТНВД в сборе | |
| 630-1104305 | 6***5 | Дизельный фильтр впускной трубки | |
| 630-1104403 | 6***3 | Топливная трубка | |
| 1 | D***0 | Трубка высокого давления первого цилиндра | |
| 2 | D***0 | Oil return pipe subassembly | |
| 3 | D***0 | No.2 cylinder high-pressure pipe | |
| 4 | 6***B | Трубка впуска в топливный фильтр в сборе | |
| 5 | D***0 | Трубка высокого давления третьего цилиндра | |
| 6 | D***0 | Трубка высокого давления четвертого цилиндра | |
| 7 | 6***3 | Защитная втулка топливопровода | |
| 8 | 6***2 | Гайка патрубка | |
| 9 | 3***0 | Укрепление двух трубных хомутов в сборе | |
| 10 | D***0 | One-pipe clamps fixed assembly | |
| 11 | 6***A | Впускной топливопровод фильтра в сборе | |
| 12 | E***0 | Four pipes clamp assembly | |
| 13 | 3***0 | Укрепление трёх трубных хомутов в сборе | |
| 14 | D***0 | Fuel return connecting pipe parts | |
| 15 | D***1 | Щит шарнирного соединения | |
| 16 | Q***4 | Комбинированная уплотнительная шайба 14 |
