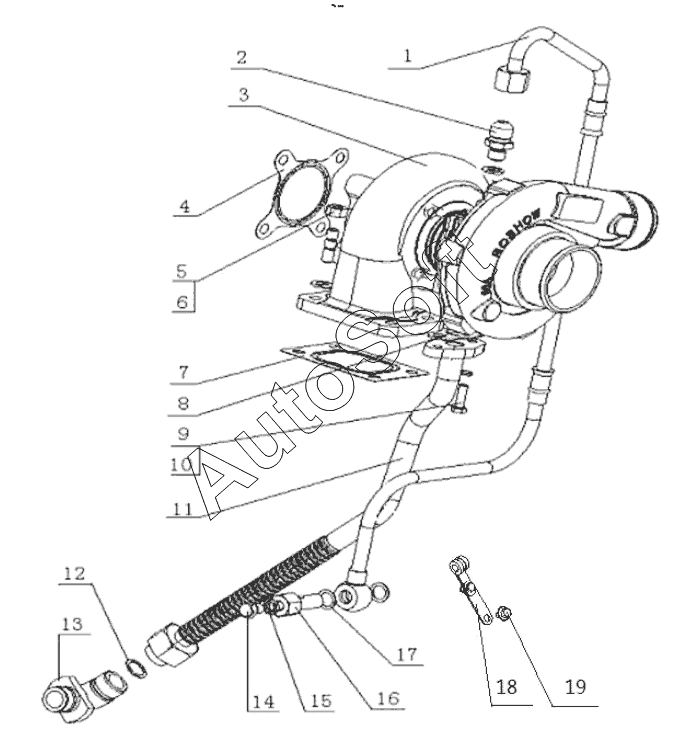

Каталог запасных частей к технике: Yuchai YC4B105Z-T20 (2016). 21B9210-1118000/05 Turbocharger Assembly
10
19
18
17
16
15
14
13
12
11
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***0 | Oil inlet pipe subassembly | |
| 2 | E***A | Входной маслопровод турбонагнетателя | |
| 3 | B***3 | Turbocharger | |
| 4 | B***3 | Turbine outlet gasket | |
| 5 | E***1 | Шпилька | |
| 6 | W***A | Nut | |
| 7 | 1***2 | Прокладка турбонагнетателя | |
| 8 | 1***C | Прокладка | |
| 9 | Q***0 | Болт М6х20 | |
| 10 | Q***6 | Шайба 6 | |
| 11 | B***A | Turbocharger oil return pipe | |
| 12 | Q***4 | Шайба 14 | |
| 13 | B***B | Oil return joint | |
| 14 | Q***8 | Screw plug | |
| 15 | Q***8 | Комбинированная уплотнительная шайба 8 | |
| 16 | D***1 | Полый болт для масла | |
| 17 | Q***2 | Шайба 12 | |
| 18 | J***0 | Pipe clamp bracket subassembly | |
| 19 | Q***0 | Болт M8x10 |
