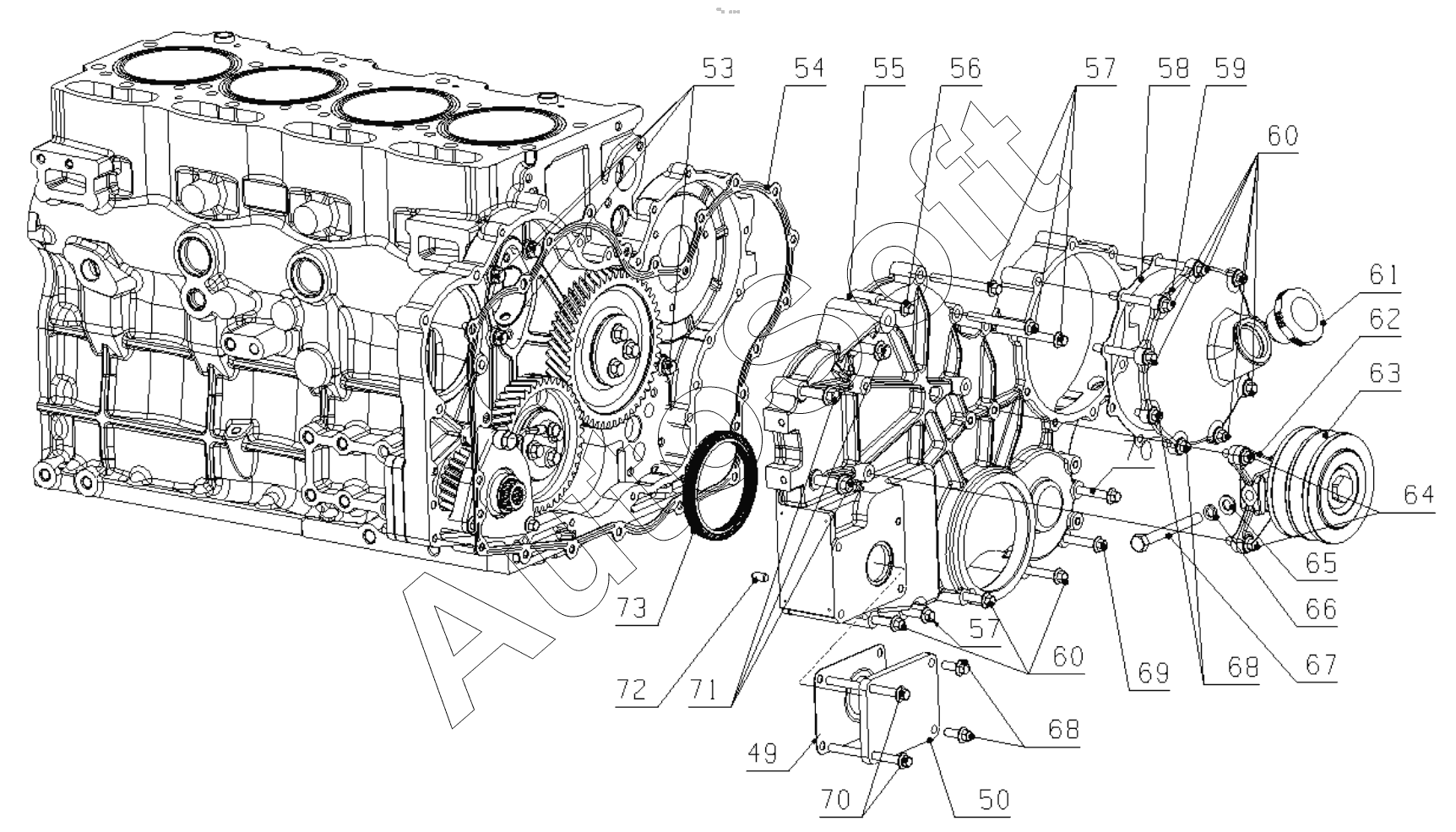

Каталог запасных частей к технике: Yuchai YC4A100-T301 (A515TB) (2021). Блок цилиндров в сборе A50KTA-1002000/01
49
50
53
54
55
56
57
57
58
59
60
60
61
62
63
64
65
66
67
68
68
69
70
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***2 | Штуцер шарнирной трубы | |
| 2 | Q***0 | Шайба 10 | |
| 3 | B***A | Шарнирный болт | |
| 4 | B***1 | НКТ | |
| 5 | 6***2 | Штуцер масляной трубы | |
| 6 | Q***8 | Шайба 8 | |
| 7 | B***A | Шарнирный болт | |
| 8 | D***3 | Фланцевый болт M8X53,5 | |
| 9 | B***3 | Нажимная пластина паразитной шестерни гидравлического насоса | |
| 10 | B***A | Узел паразитной шестерни гидравлического насоса | |
| 11 | B***A | Вал паразитной шестерни гидравлического насоса | |
| 12 | Q***1 | Винтовая пробка NPT1/8 (нормальная трубная резьба 1/8) | |
| 13 | Y***0 | Прокладка 30 | |
| 14 | A***E | Блок цилиндров | |
| 15 | Y***0 | Пробка шарового типа | |
| 16 | 6***8 | Прокладка капота головки цилиндров | |
| 17 | A***B | Водоуплотнительное кольцо гильзы | |
| 18 | A***3 | Уплотнительное кольцо гильзы цилиндра | |
| 19 | A***C | Гильза цилиндра | |
| 20 | D***0 | Гильза выпуклого вала | |
| 21 | 6***0 | Уплотнительная пробка главного масляного канала | |
| 22 | Y***5 | Заглушка | |
| 23 | B***0 | Узел сопла | |
| 24 | 4***3 | Шайба | |
| 25 | 3***B | Болт крышки главного подшипника | |
| 26 | B***1 | Перепускной болт | |
| 27 | A***3 | Крышка промежуточного коренного подшипника | |
| 28 | 3***4 | Крышка подшипника коленчатого вала | |
| 29 | D***A | Передняя крышка главного подшипника коробки передач | |
| 30 | D***A | Уплотнительная пробка главного масляного канала | |
| 31 | B***1 | Контрольная втулка | |
| 32 | A***5 | Чашечная люфтоубирающая шайба | |
| 33 | B***4 | Алюминиевая пробка | |
| 34 | Y***2 | Палец 12х22 | |
| 35 | D***2 | Вал промежуточной шестерни | |
| 36 | A***A | Узел паразитной шестерни | |
| 37 | D***4 | Пластина регулировки промежуточной шестерни | |
| 38 | D***3 | Фланцевый болт M8X53,5 | |
| 39 | B***2 | Шлицы привода гидравлического насоса | |
| 40 | Q***0 | Упорное кольцо 30 | |
| 41 | Q***2 | Болт M8x50 | |
| 42 | B***3 | Нажимная пластина шестерни гидравлического насоса | |
| 43 | B***4 | Подставка | |
| 44 | Y***F | О-образное кольцо 3,55X67 | |
| 45 | B***0 | Узел шестерни гидравлического насоса | |
| 46 | A***3 | Вал шестерни гидравлического насоса | |
| 47 | Q***2 | Винт M6X12 | |
| 48 | A***3 | Коробка зубчатого колеса | |
| 49 | A***A | Прокладка гидравлического насоса | |
| 50 | A***3 | Крышка насоса рулевого управления | |
| 51 | Q***5 | Болт M8x35 | |
| 52 | Y***2 | Заглушка | |
| 53 | Q***2 | Bolt | |
| 54 | A***A | Прокладка крышки картера | |
| 55 | A***A | Крышка шестерённой камеры | |
| 56 | Q***5 | Болт M8x45 | |
| 57 | Q***5 | Болт M8x75 | |
| 58 | A***6 | Прокладка крышки шестерни топливного насоса | |
| 59 | A***A | Крышка шестерни топливного насоса | |
| 60 | Q***5 | Болт M8x65 | |
| 61 | 1***F | Чашка маслофильтра в сборе | |
| 62 | A***4 | Опора паразитной шестерни | |
| 63 | A***B | Узел натяжного шкива | |
| 64 | Q***5 | Болт M8x25 | |
| 65 | Q***0 | Шайба 10 | |
| 66 | Q***0 | Шайба 10 | |
| 67 | 1***A | Установочный болт | |
| 68 | Q***0 | Болт M8x20 | |
| 69 | Q***5 | Болт M8x85 | |
| 70 | Q***0 | Болт M8x90 | |
| 71 | Q***5 | Болт M10x45 | |
| 72 | Y***6 | Штифт | |
| 73 | Y***R | Масляное уплотнение 90X110 |
