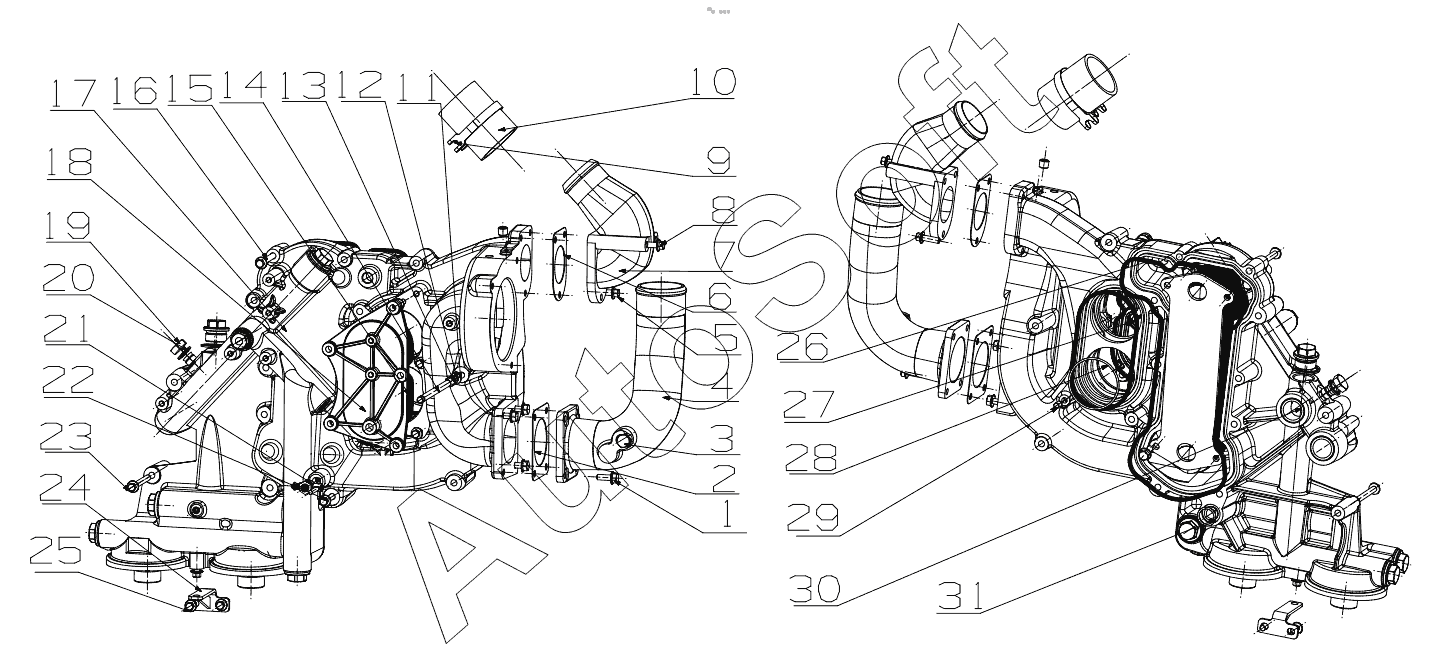

Каталог запасных частей к технике: Yuchai YC6K (2019). K7250-1013000 Oil Cooler Assembly
16
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***2 | Болт M8x22 | |
| 2 | K***8 | Water suction pipe gasket | |
| 3 | Q***3 | Пробка NPT3/8 | |
| 4 | K***1 | Water suction pipe | |
| 5 | Q***2 | Болт M8x25 | |
| 6 | K***1 | Water output pipe gasket | |
| 7 | K***6 | Water output connecter | |
| 8 | Q***6 | Bolt M8X100 | |
| 9 | Q***1 | Петля обруча 61 | |
| 10 | K***2 | The hose | |
| 11 | Q***8 | Шайба 8 | |
| 12 | Q***8 | Шайба 8 | |
| 13 | Q***8 | Гайка М8 | |
| 14 | Q***2 | Болт | |
| 15 | K***4 | Прокладка крышки охладителя | |
| 16 | Q***2 | Болт M8x70 | |
| 17 | K***B | Oil cooling unit | |
| 18 | K***3 | Крышка охладителя | |
| 19 | Q***6 | Винтовая пробка | |
| 20 | Q***6 | Уплотнительное кольцо d16 | |
| 21 | 2***0 | Кран водоспуска | |
| 22 | Q***2 | Болт M8x90 | |
| 23 | Q***2 | Болт M8x80 | |
| 24 | K***A | Кронштейн крепления масляного охладителя | |
| 25 | Q***2 | Болт M8x16 | |
| 26 | K***4 | Прокладка крышки охладителя | |
| 27 | K***3 | Уплотнительное кольцо | |
| 28 | Y***1 | O-ring 2.65X71 | |
| 29 | Y***6 | Штифт | |
| 30 | Y***1 | O-ring 2.65X235.5 | |
| 31 | Y***F | «О» кольцо |
