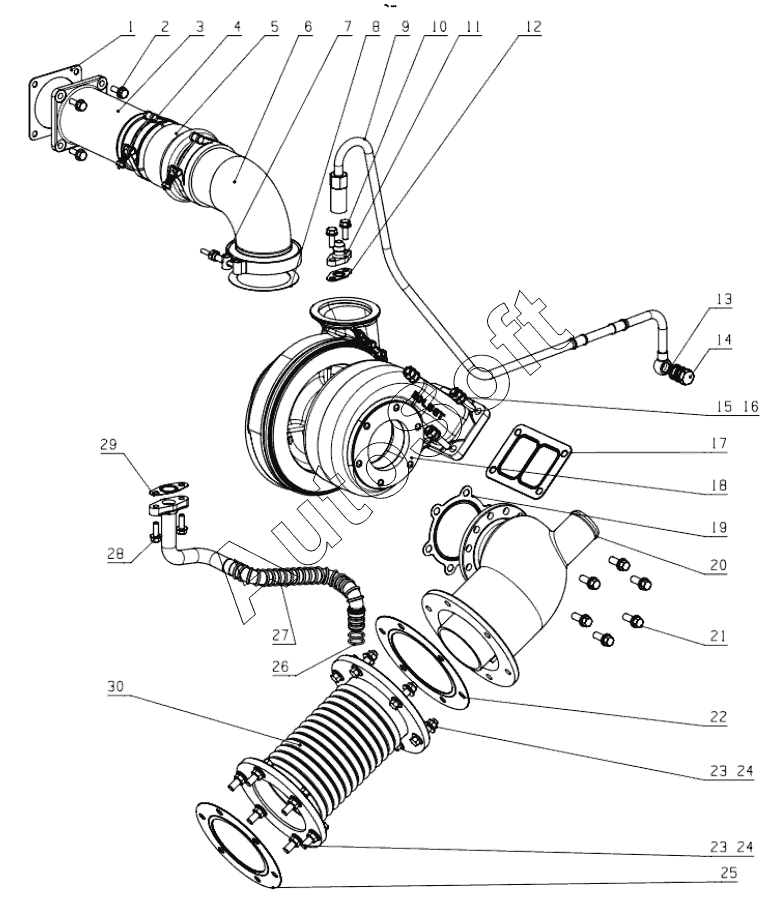

Каталог запасных частей к технике: Yuchai YC6K (2019). K7501-1118000 Turbocharger Assembly
16
30
29
28
27
26
25
24
24
23
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | K***9 | Compressor outlet connecting 77 pipe gasket | |
| 2 | Q***6 | Bolt M8X22 | |
| 3 | K***F | Compressor outlet connecting pipe | |
| 4 | Q***1 | Hoop 101 | |
| 5 | K***3 | Compressor outlet connecting pipe | |
| 6 | K***F | Compressor outlet connecting pipe | |
| 7 | K***9 | Clutch | |
| 8 | K***8 | Seal copper gasket | |
| 9 | K***A | Oil inlet pipe | |
| 10 | Q***6 | Bolt M8X22 | |
| 11 | K***1 | Oil inlet connector | |
| 12 | 1***B | Шайба | |
| 13 | Q***6 | Уплотнительное кольцо d16 | |
| 14 | K***2 | Oil connection | |
| 15 | K***1 | Stud | |
| 16 | K***6 | Гайка | |
| 17 | K***A | Прокладка турбокомпрессора | |
| 18 | K***1 | Turbocharger | |
| 19 | K***3 | Gasket of turbo outlet | |
| 20 | K***1 | Connecting pipe after turbo | |
| 21 | K***1 | Bolt | |
| 22 | K***1 | Exhaust connecting pipe gasket | |
| 23 | Q***0 | Гайка M10 | |
| 24 | Q***0 | Болт M10x40 | |
| 25 | K***8 | Exhaust Gasket | |
| 26 | Y***F | Уплотнительное кольцо 2,65x20 | |
| 27 | K***0 | Oil return pipe | |
| 28 | Q***6 | Bolt M8X22 | |
| 29 | M***A | Масляный шланг | |
| 30 | K***8 | Exhaust pipe |
