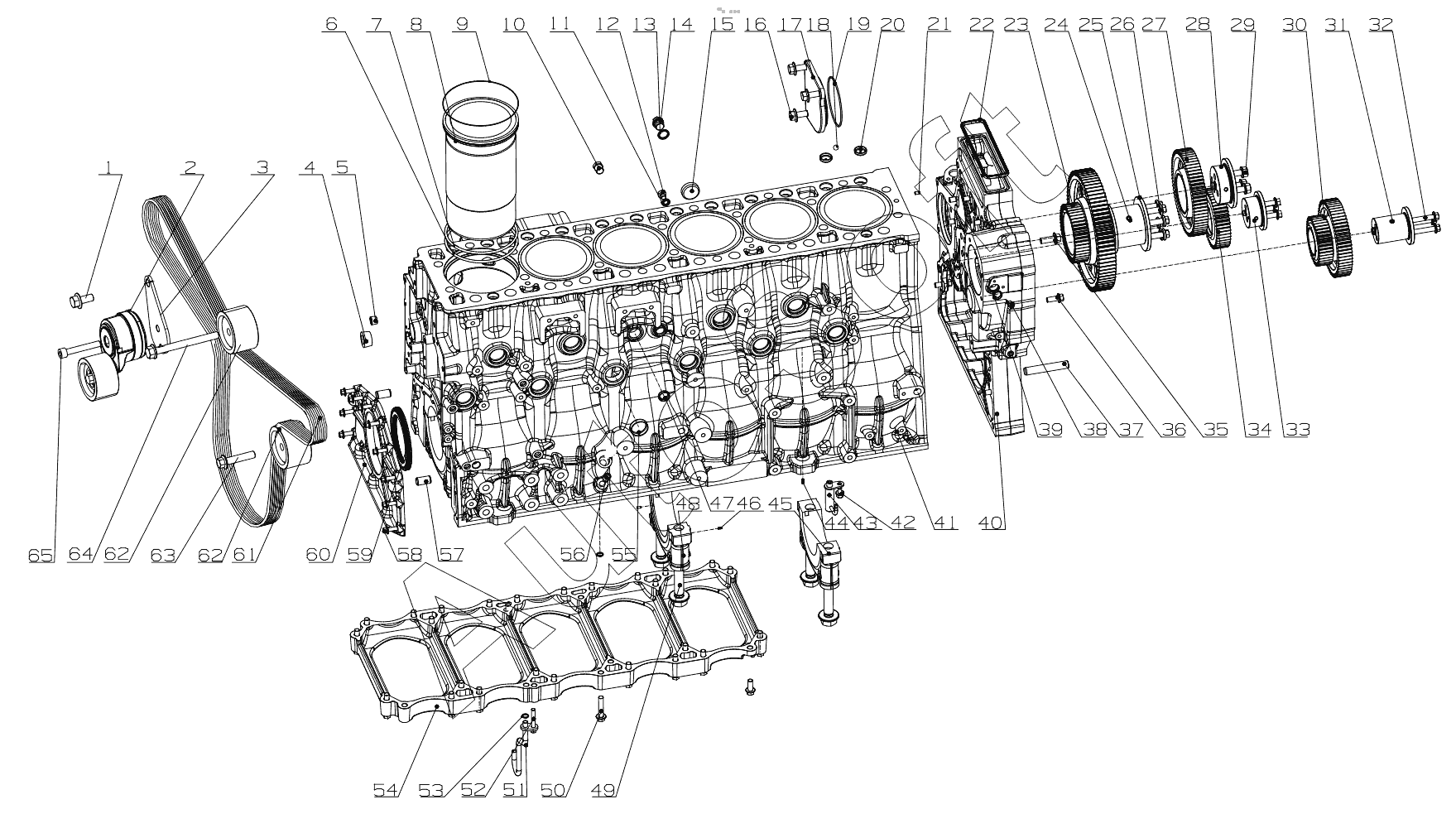

Каталог запасных частей к технике: Yuchai YC6K (2019). KC000-1002000 Cylinder Block Assembly
41
49
48
47
46
45
44
43
42
50
40
39
38
37
36
35
34
33
51
52
53
54
55
56
57
58
59
60
61
62
62
63
64
65
17
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***2 | Screw | |
| 2 | K***C | Water pump belt tensioner | |
| 3 | K***2 | Tensioner adjustment plate | |
| 4 | Q***0 | Внутренняя шестигранная перамидальная винтовая пробка NPT 1 | |
| 5 | Q***3 | Screw plug | |
| 6 | K***8 | Уплотнительное кольцо гильзы | |
| 7 | K***7 | Уплотнительное кольцо гильзы | |
| 8 | K***2 | Liner | |
| 9 | K***2 | Уплотнительное кольцо гильзы | |
| 10 | Q***3 | Пробка NPT3/8 | |
| 11 | Q***0 | Уплотнительная шайба d10 | |
| 12 | Q***0 | Винтовая пробка M10x1 | |
| 13 | Q***8 | Кольцевой уплотнитель 18 | |
| 14 | K***8 | Screw plug | |
| 15 | Y***8 | Шарообразная пластинчатая пробка | |
| 16 | Q***5 | Болт | |
| 17 | K***3 | Air compressor back cover | |
| 18 | G***b | Стальной шарик | |
| 19 | Y***F | O-ring | |
| 20 | K***4 | Push in cap | |
| 21 | K***3 | Aluminum plug | |
| 22 | K***B | Прокладка картера агрегатов | |
| 23 | K***C | Big idler gear part | |
| 24 | K***B | Big idler gear shaft | |
| 25 | K***1 | Idler gear wear plate | |
| 26 | Q***2 | Болт | |
| 27 | K***0 | Middle idler gear part | |
| 28 | K***1 | Middleidlergear shaft | |
| 29 | Q***2 | Болт М12х50 | |
| 30 | K***A | Fuel pump idler gear part | |
| 31 | K***1 | Fuel pump idler gear shaft | |
| 32 | Q***2 | Болт | |
| 33 | K***4 | Ось шестерни привода компрессора | |
| 34 | K***0 | Шестерня привода компрессора | |
| 35 | Q***2 | Болт М12х30 | |
| 36 | Q***2 | Болт М10х25 | |
| 37 | Y***5 | Штифт | |
| 38 | Q***0 | Болт M6x10 | |
| 39 | Y***8 | Bowl-type plug | |
| 40 | K***A | Gear house | |
| 41 | K***B | Cylinder block | |
| 42 | Q***2 | Болт M8x12 | |
| 43 | K***0 | Piston cooling jet | |
| 44 | Y***0 | Прямой штифт | |
| 45 | K***B | Main bearing cap | |
| 46 | Y***8 | Шпилька B4x8 | |
| 47 | Y***4 | Заглушка | |
| 48 | K***C | Thrust bearing cap | |
| 49 | K***8 | Main bearing bolt | |
| 50 | Q***2 | Болт M10x50 | |
| 51 | K***0 | Breathing apparatus return pipe welding | |
| 52 | Q***2 | Болт | |
| 53 | Y***F | Кольцевая прокладка | |
| 54 | K***1 | Cylinder block | |
| 55 | Y***8 | Push in cap | |
| 56 | K***1 | Breather air tube | |
| 57 | Y***0 | Штифт | |
| 58 | Q***2 | Болт M8x25 | |
| 59 | K***8 | Crankshaft front seal | |
| 60 | K***5 | Crankshaft front seal bracket | |
| 61 | Y***B | Car ribbed belt | |
| 62 | K***A | Вспомогательный привод | |
| 63 | Q***2 | Болт M12x25 | |
| 64 | Q***2 | Болт | |
| 65 | Q***2 | Screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
