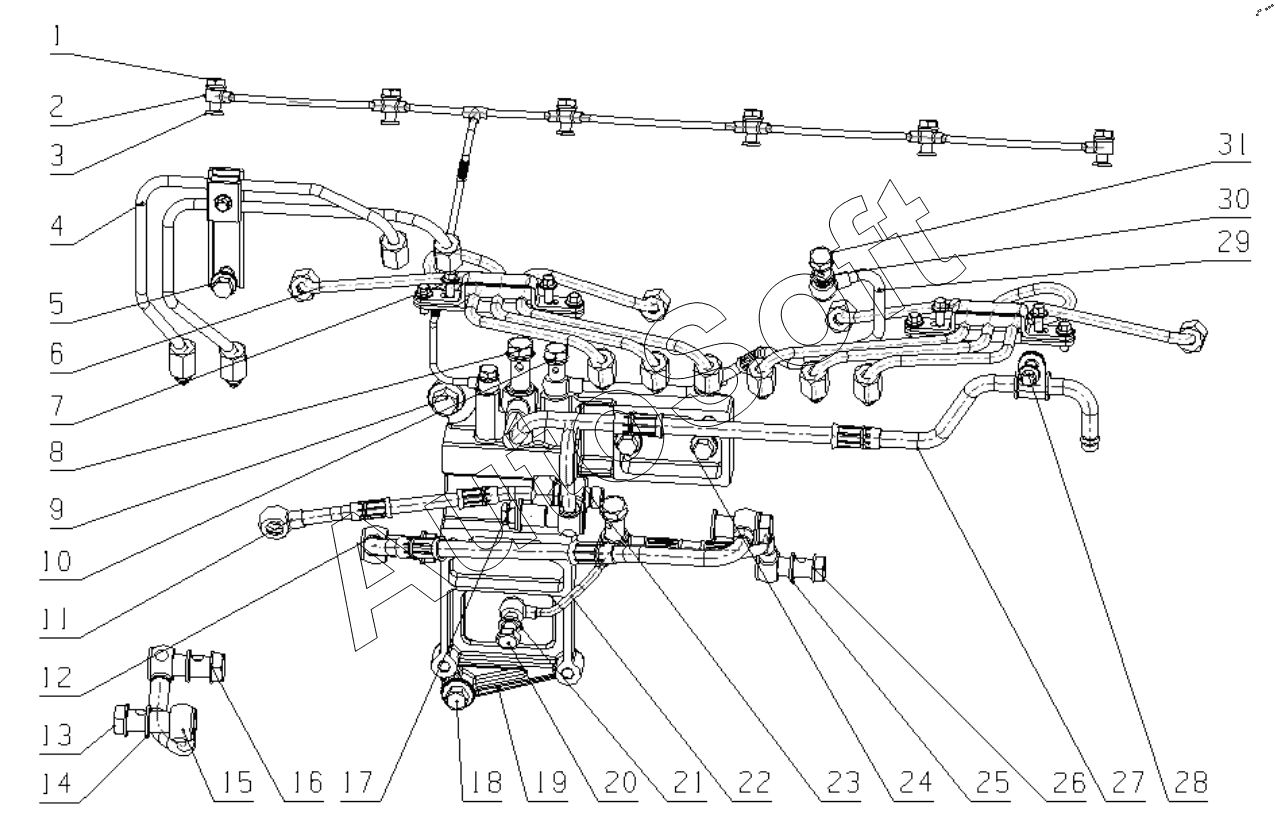

Каталог запасных частей к технике: Yuchai YC6J190-T301 (2021). Трубопровод системы подачи в сборе Y00T2-1 04000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***0 | Болт M8x1 | |
| 2 | J***A | Узел возвратного маслопровода | |
| 3 | Q***8 | Комбинированная уплотнительная шайба 8 | |
| 4 | J***0 | Узел маслопровода от масляного насоса до топливной рампы | |
| 5 | Q***6 | Болт M10x16 | |
| 6 | A***0 | Узел топливопровода высокого давления | |
| 7 | Q***4 | Болт M6x14 | |
| 8 | J***3 | Перепускной болт | |
| 9 | Q***0 | Гайка M12x20 | |
| 10 | Q***5 | Шарнирный болт | |
| 11 | J***0 | Деталь топливопровода от дизельного фильтра до топливного насоса | |
| 12 | J***0 | Узел маслопровода от топливного насоса до дизельного фильтра | |
| 13 | Q***5 | Болт M16x1,5 | |
| 14 | Q***6 | Уплотнительное кольцо d16 | |
| 15 | J***0 | Узел маслопровода от предварительного фильтра до топливоподкачивающего насоса | |
| 16 | G***3 | Перепускной болт | |
| 17 | A***0 | Узел переливного клапана | |
| 18 | Q***5 | Болт M12x35 | |
| 19 | J***A | Распределитель топлива | |
| 20 | J***3 | Hinged bolt M14x1.5 | |
| 21 | Q***0 | Уплотнительная шайба d10 | |
| 22 | J***A | Деталь топливопровода от топливного насоса до распределителя топлива | |
| 23 | Q***2 | Соединение | |
| 24 | Q***5 | Болт M10x55 | |
| 25 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 26 | Q***5 | Болт M14x1.5 | |
| 27 | J***C | Узел возвратного маслопровода | |
| 28 | Q***6 | Болт M8x16 | |
| 29 | J***0 | Узел возвратного маслопровода | |
| 30 | Q***2 | Комбинированная уплотнительная шайба 12 | |
| 31 | S***3 | Перепускной болт |
