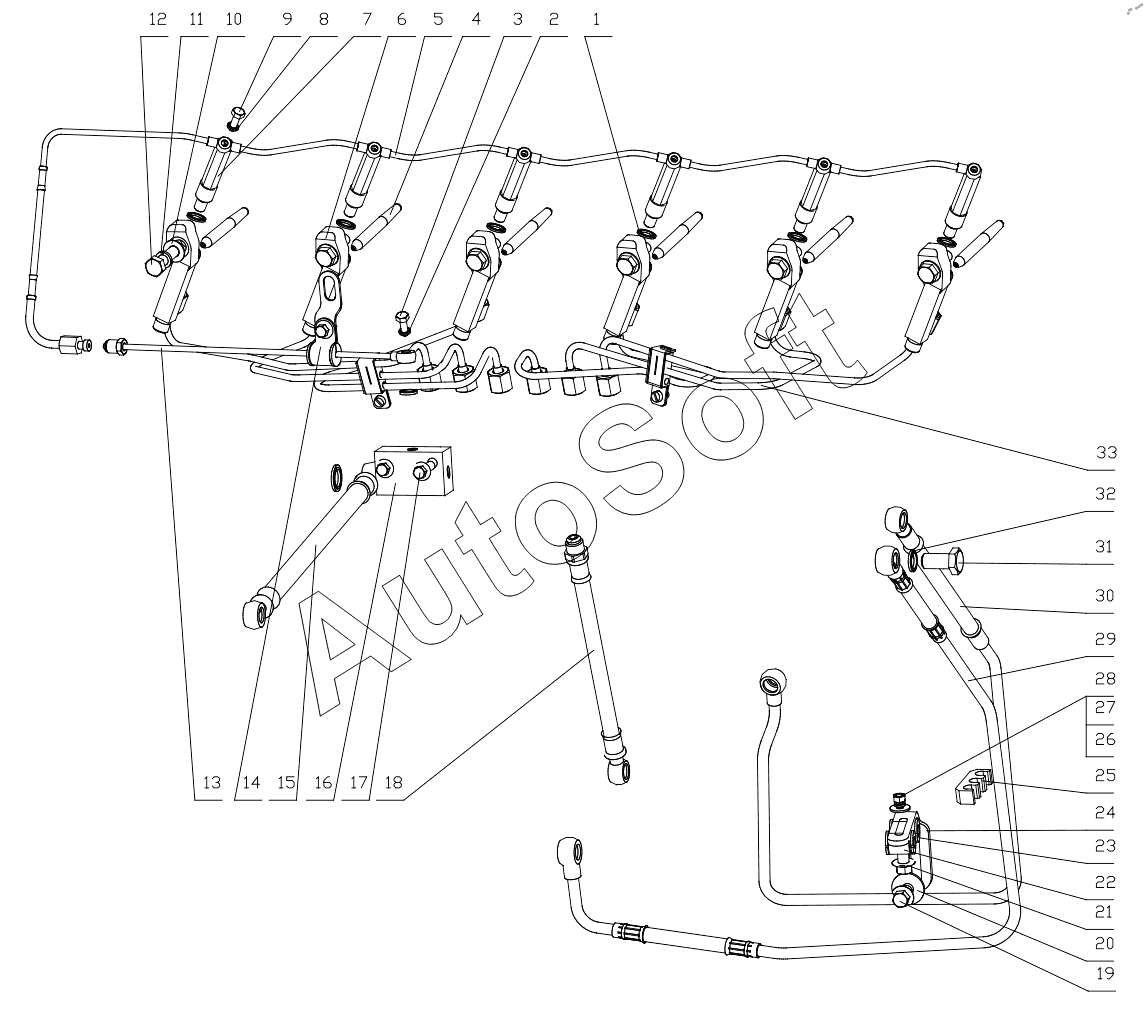

Каталог запасных частей к технике: Yuchai YC6M340-20 (2009). M3 5L1-1104000/15 Supply system pipeline assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***0 | Уплотнительная шайба d10 | |
| 2 | Q***8 | Комбинированная уплотнительная шайба 8 | |
| 3 | Q***0 | Болт M8x1 | |
| 4 | M***A | High pressure connecting pipe assembly | |
| 5 | M***0 | Oil return pipe assembly | |
| 6 | M***C | High pressure connection pipe joint assembly | |
| 7 | M***A | Oil return pipe joint | |
| 8 | Q***6 | Соеденительная изоляционная прокладка 6 | |
| 9 | 1***A | Болт | |
| 10 | G***0 | Зажимная шайба 10 | |
| 11 | Q***0 | Шайба 10 | |
| 12 | Q***2 | Болт M10x35 | |
| 13 | M***A | Соеденительная трубка возврата топлива | |
| 14 | M***0 | Часть зажима | |
| 15 | 6***3 | Топливная трубка | |
| 16 | M***1 | Топливный распределитель | |
| 17 | Q***5 | Болт M8x35 | |
| 18 | 6***0 | Топливная входная труба | |
| 19 | Q***6 | Болт M10x16 | |
| 20 | Q***0 | Шайба 10 | |
| 21 | Q***0 | Болт M6X30 | |
| 22 | M***2 | Pressure plate | |
| 23 | A***8 | Оболочка | |
| 24 | M***B | Support plate | |
| 25 | G***1 | Clam | |
| 26 | Q***6 | Шайба | |
| 27 | Q***6 | Шайба 6 | |
| 28 | Q***6 | Гайка М6 | |
| 29 | M***B | Parts of the oil pipe from the oil pump to the diesel filter | |
| 30 | M***B | Diesel filter to fuel injection pump tubing parts | |
| 31 | Q***5 | Болт M14x1.5 | |
| 32 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 33 | M***0 | High pressure tubing parts |
