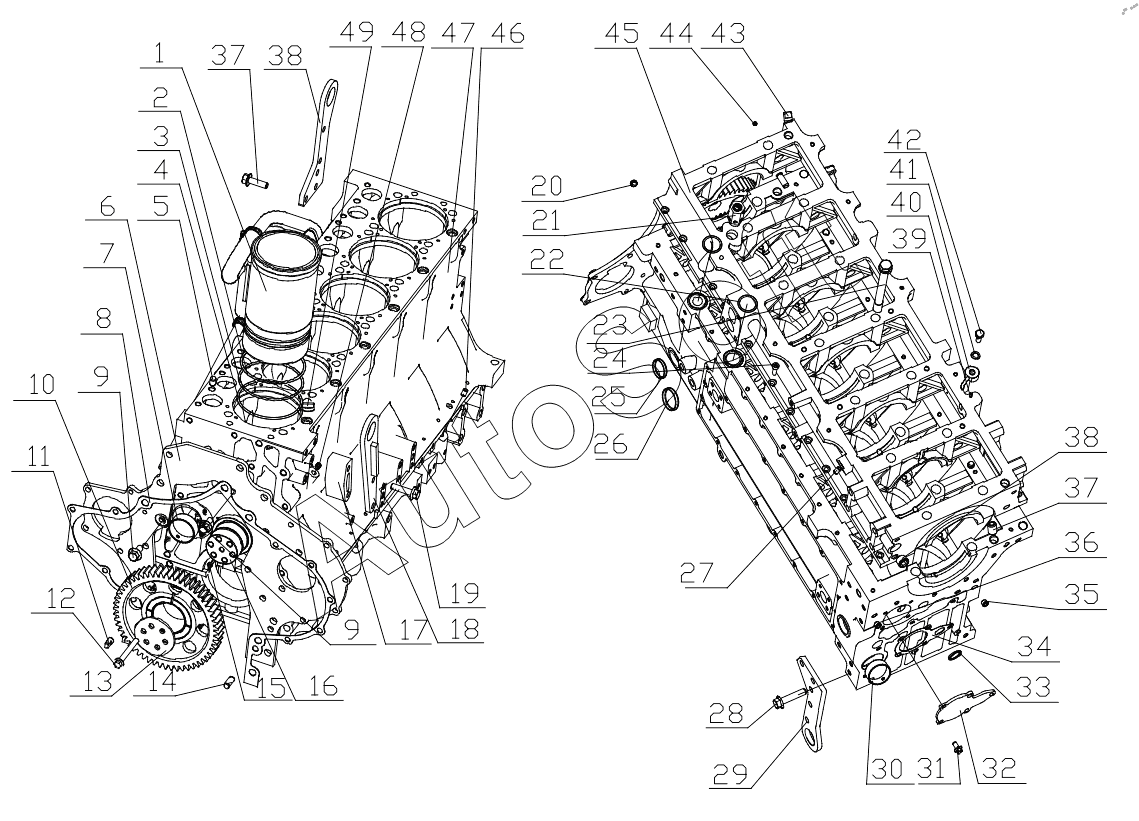

Каталог запасных частей к технике: Yuchai YC6M340-20 (2009). M35L1-1002000/09 Cylinder block assembly
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
39
40
41
42
43
44
45
46
47
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | M***6 | Гильза цилиндра | |
| 2 | M***7 | Уплотнительное кольцо гильзы цилиндров | |
| 3 | M***8 | Уплотнительное кольцо гильзы цилиндра | |
| 4 | M***2 | Кольцевой уплотнитель водяной гильзы цилиндра III | |
| 5 | Y***2 | Прямой штифт | |
| 6 | M***3 | Колпак кожуха передач | |
| 7 | M***8 | Втулка распредвала II | |
| 8 | M***A | Прокладка корпуса передач | |
| 9 | Q***5 | Болт | |
| 10 | M***E | Части большой холостой шестерни | |
| 11 | 6***A | Flat pin | |
| 12 | Q***0 | Болт | |
| 13 | M***A | Фрикционная пластина промежуточной шестерни | |
| 14 | Y***0 | Контакт 12x30 | |
| 15 | Q***0 | Винтовая пробка | |
| 16 | M***A | Вал промежуточной шестерни | |
| 17 | M***2 | Lug pads | |
| 18 | M***1 | Rear lug | |
| 19 | Q***2 | Болт M12x70 | |
| 20 | Q***8 | Прокладка шаравого типа 28 | |
| 21 | M***D | Часть клапана регулировки давления | |
| 22 | M***4 | Кольцевой уплотнитель | |
| 23 | M***A | Болты главного подшипника | |
| 24 | Q***2 | Винт M8x25 | |
| 25 | 1***9 | Пробка шарового типа | |
| 26 | 1***1 | Пробка шарового типа | |
| 27 | 6***7 | Алюминевая пробка II | |
| 28 | Q***2 | Болт M12x25 | |
| 29 | M***1 | Front lug | |
| 30 | M***0 | Подшипник распредвала | |
| 31 | Q***6 | Болт M8x16 | |
| 32 | M***5 | Крышка маслозаливного порта | |
| 33 | Q***2 | Комбинированная уплотнительная шайба 22 | |
| 34 | M***1 | Прокладка масляного фильтра | |
| 35 | M***8 | Расположение вкладыша | |
| 36 | M***6 | Винтовая пробка вспомогательного канала смазки | |
| 37 | M***A | Круглый установочный штырь | |
| 38 | Q***6 | Пробка NPT3/4 | |
| 39 | Y***0 | Контакт 5X10 | |
| 40 | M***0 | Наконечник в сборе | |
| 41 | 4***3 | Шайба | |
| 42 | M***A | Масляный полый болт | |
| 43 | M***A | Алмазный установочный штырь | |
| 44 | Q***6 | Пробка шарового типа | |
| 45 | M***D | Корпус коленчатого вала | |
| 46 | 6***2 | Алюминиевая зашлушка Ф10х10 | |
| 47 | M***D | Блок цилиндров | |
| 47 | M***D | Блок цилиндров | |
| 48 | Q***1 | Конусная квадратная винтовая пробка NPT1/8 (нормальная трубная резьба 1/8) | |
| 49 | M***1 | Установочный штифт |
