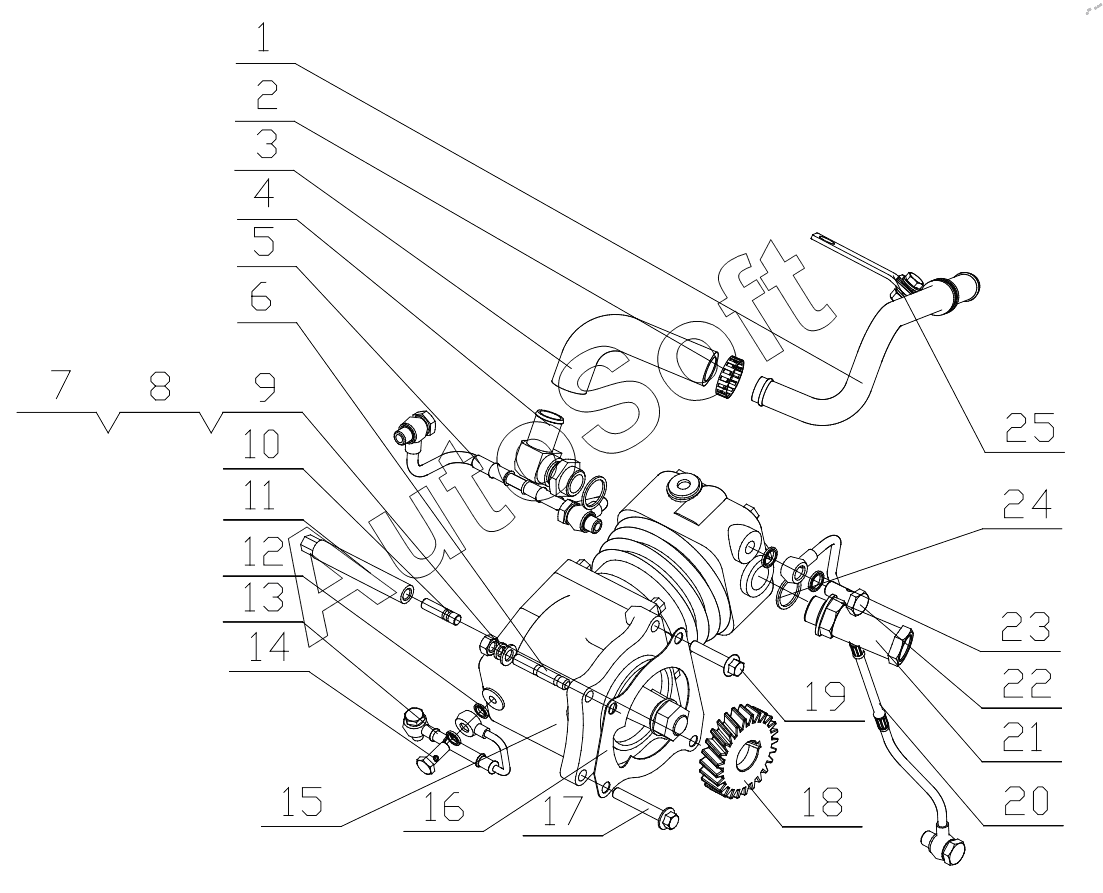

Каталог запасных частей к технике: Yuchai YC6M340-20 (2009). M41L1-3509000/01 Air brake air compressor assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | M***1 | Вентиляционная трубка | |
| 2 | Q***8 | Кольцевой хомут | |
| 3 | M***3 | Соеденительный шланг | |
| 4 | A***0 | Соединение впуска газа воздушного компрессора в сборе | |
| 5 | M***B | Соеденительная часть впуска воды воздушного компрессора | |
| 6 | Q***2 | Шпилька | |
| 7 | Q***0 | Гайка М10 | |
| 8 | Q***0 | Шайба 10 | |
| 9 | Q***0 | Шайба 10 | |
| 10 | M***1 | Шпилька | |
| 11 | M***2 | Длиный болт | |
| 12 | Q***0 | Уплотнительная шайба d10 | |
| 13 | M***C | Части впуска масла воздушного компрессора | |
| 14 | M***A | Масляный полый болт | |
| 15 | M***0 | Air compressor | |
| 16 | M***A | Прокладка воздушного компрессора | |
| 17 | Q***2 | Болт M10x60 | |
| 18 | M***A | Шестерня воздушного компрессора | |
| 19 | Q***2 | Болт M10x45 | |
| 20 | M***A | Air compressor return pipe | |
| 21 | M***8 | Сцепление выхлопа воздушного компрессора | |
| 22 | 6***7 | Болт с водяной канавкой | |
| 23 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 24 | G***4 | Уплотнительная шайба | |
| 25 | M***0 | Кронштеин воздуховода |
