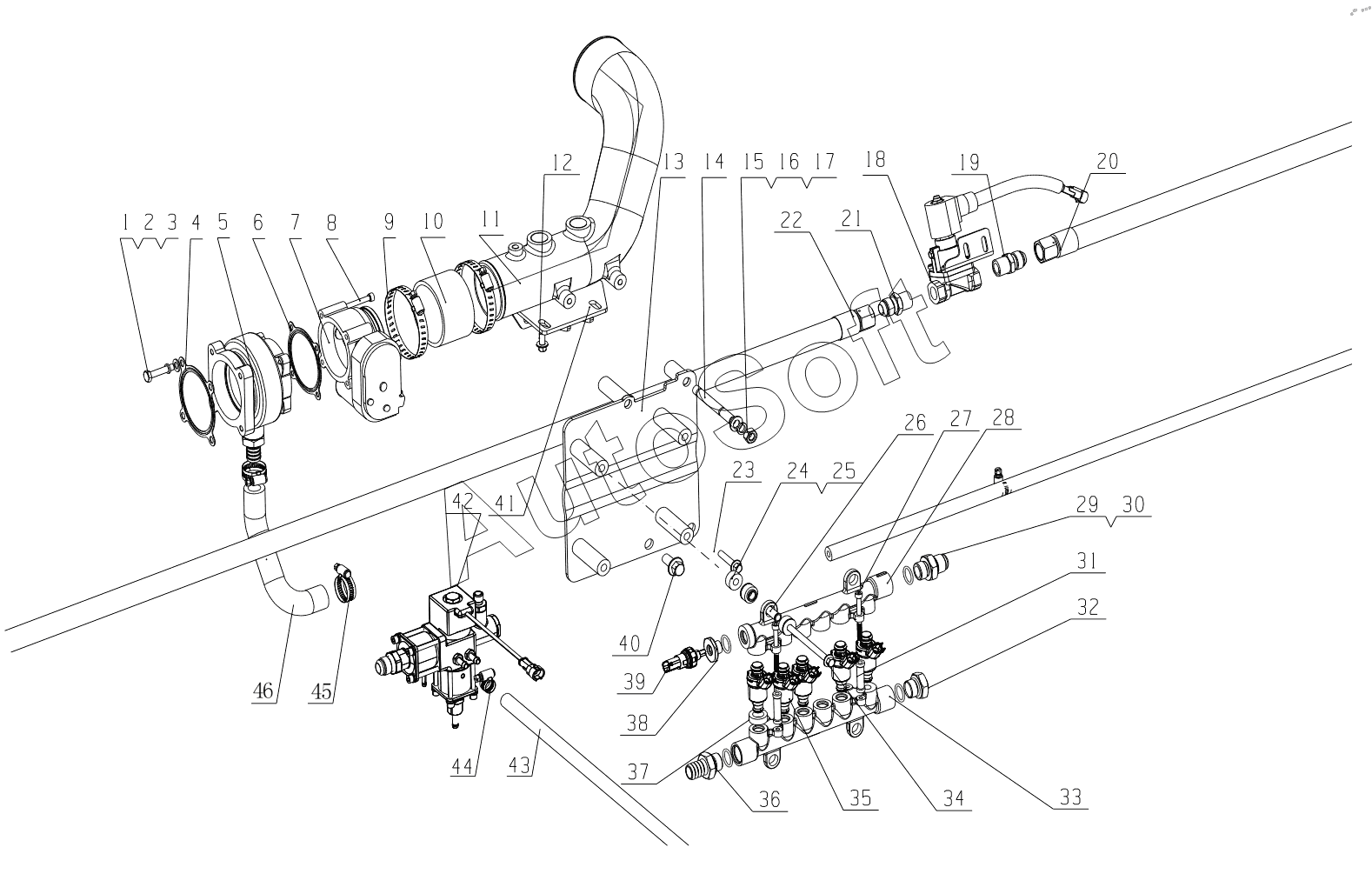

Каталог запасных частей к технике: Yuchai YC6MK300N-50 (MN70A-C) (2015). MN7A-1113000/01 Gas Supply Device Assembly
36
25
26
27
28
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***0 | Болт M8x40 | |
| 2 | Q***8 | Шайба 8 | |
| 3 | Q***8 | Шайба 8 | |
| 4 | М***5 | Mixer gasket II | |
| 5 | К***0 | Mixer | |
| 6 | М***4 | Mixer gasket I | |
| 7 | M***0 | Electronic throttle valve | |
| 8 | Q***2 | Винт | |
| 9 | Q***9 | Hoop loop | |
| 10 | К***2 | Throttle valve connecting pipe | |
| 11 | M***1 | Throttle valve intake connecting pipe | |
| 12 | Q***6 | Болт M8x16 | |
| 13 | M***0 | Bracket | |
| 14 | Q***5 | Stud | |
| 15 | Q***0 | Шайба 10 | |
| 16 | Q***0 | Гайка М10 | |
| 17 | Q***0 | Шайба 10 | |
| 18 | M***1 | Gas cut-off valve, low pressure | |
| 19 | K***A | Air outlet joint | |
| 20 | K***A | Hose | |
| 21 | K***A | Air outlet joint | |
| 22 | M***2 | Hose | |
| 23 | Q***0 | Болт M8x40 | |
| 24 | M***7 | Anti-vibration pad | |
| 25 | М***1 | Cushion block | |
| 26 | М***6 | Spacer sleeve | |
| 27 | Q***2 | Винт M6X60 | |
| 28 | M***A | Gas intake common rail pipe | |
| 29 | T***2 | Air intake joint | |
| 30 | Y***F | Уплотнительное кольцо 2,65x18 | |
| 31 | М***3 | Support sleeve | |
| 32 | L***5 | Plug | |
| 33 | M***A | Gas outlet common rail pipe | |
| 34 | Q***0 | Bolt | |
| 35 | К***0 | Metering valve | |
| 36 | T***3 | Mixer joint | |
| 37 | К***9 | Thrust gum cover | |
| 38 | M***5 | Plug | |
| 39 | M***0 | Nature gas temperature & pressure sensor | |
| 40 | Q***5 | Болт | |
| 41 | M***A | Bracket | |
| 42 | K***4 | high presser | |
| 43 | J***2 | Hot water filling rubber pipe | |
| 44 | Q***6 | Хомут обруча | |
| 45 | Q***2 | Петля обруча 32 | |
| 46 | M***C | Mixer connecting pipe |
