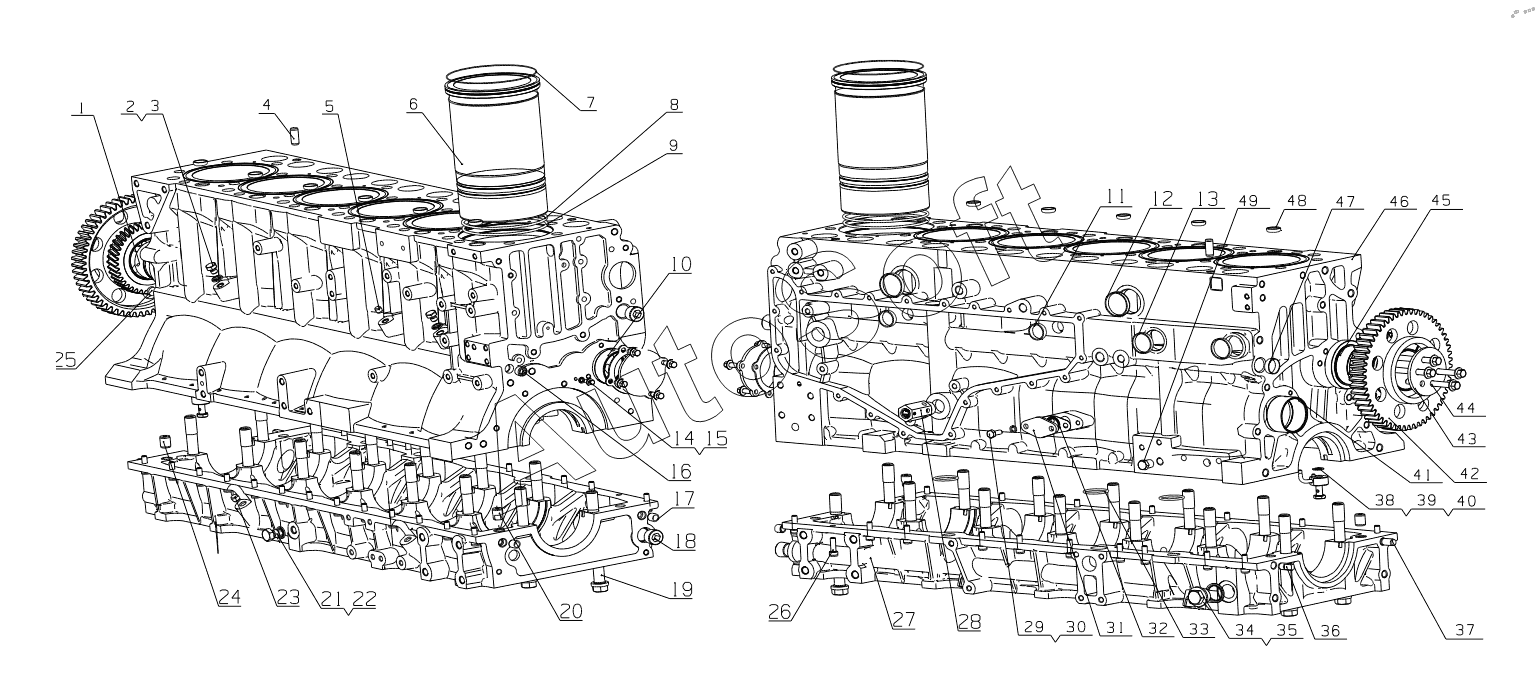

Каталог запасных частей к технике: Yuchai YC6MK300N-50 (MN70A-C) (2015). MN70A-1002000/01 Cylinder Block Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| KJ100-1002170 | K***0 | Cylinder block subassembly | |
| L3000-1002127 | L***7 | Cotter pin | |
| 1 | Q***0 | Винтовая пробка | |
| 2 | Q***0 | Винтовая пробка M10x1 | |
| 3 | Q***0 | Уплотнительная шайба d10 | |
| 4 | Y***0 | Контакт 12x30 | |
| 5 | 6***7 | Алюминевая пробка II | |
| 6 | М***А | Cylinder liner water seal ring | |
| 7 | M***6 | Cylinder liner | |
| 8 | M***7 | Уплотнительное кольцо гильзы цилиндров | |
| 9 | M***8 | Уплотнительное кольцо гильзы цилиндра | |
| 10 | Q***6 | Пробка NPT3/4 | |
| 11 | М***0 | Camshaft bushing | |
| 12 | 1***9 | Пробка шарового типа | |
| 13 | 1***1 | Пробка шарового типа | |
| 14 | Y***0 | Прокладка 30 | |
| 15 | Q***6 | Соеденительная изоляционная прокладка 6 | |
| 16 | Q***2 | Болт | |
| 17 | М***6 | Seal plug | |
| 18 | М***8 | Locating sleeve | |
| 19 | Q***6 | Пробка NPT3/4 | |
| 20 | М***А | Main bearing bolt | |
| 21 | М***А | Locating diamond pin | |
| 22 | Q***4 | Пробка M14x1.5 | |
| 23 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 24 | В***4 | Aluminous plug | |
| 25 | М***А | Locating round pin | |
| 26 | Y***6 | Пробка шарового типа | |
| 27 | К***8 | Socket head cap screw | |
| 28 | K***A | Crankshaft housing | |
| 29 | M***D | Часть клапана регулировки давления | |
| 30 | Q***0 | Болт М8х20 | |
| 31 | Q***8 | Шайба 8 | |
| 32 | М***2 | Cover plate | |
| 33 | M***A | Масляный шланг | |
| 34 | M***K | Seal ring | |
| 35 | M***0 | Винтовая пробка | |
| 36 | Q***7 | Комбинированная уплотнительная шайба 27 | |
| 37 | Y***2 | Палец 12х22 | |
| 38 | 4***3 | Шайба | |
| 39 | M***1 | Oil hollow bolt | |
| 40 | M***0 | Nozzle parts | |
| 41 | M***8 | Втулка распредвала II | |
| 42 | M***E | Части большой холостой шестерни | |
| 43 | M***A | Фрикционная пластина промежуточной шестерни | |
| 44 | Q***0 | Болт | |
| 45 | M***A | Вал промежуточной шестерни | |
| 46 | K***B | Cylinder block | |
| 47 | Y***8 | Пробка шарового типа | |
| 48 | K***2 | Bowl-type plug | |
| 49 | Q***2 | Пробка NPT1/4 |
