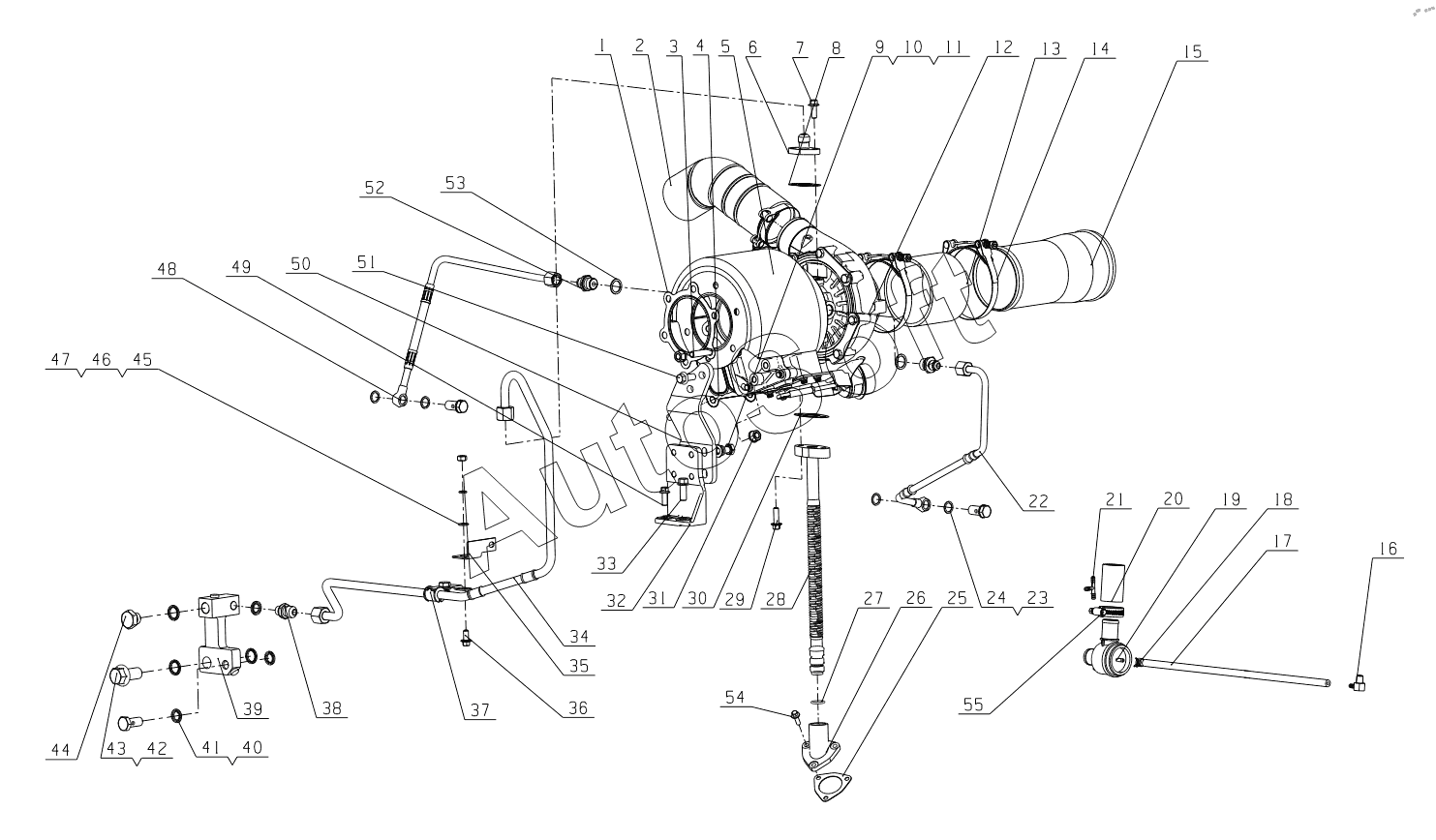

Каталог запасных частей к технике: Yuchai YC6MK340N-50 (MN301-C) (2014). MY301-1118000/01 Turbocharger Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | M***A | Цапфа | |
| 2 | M***0 | Compressor outlet connecting pipe | |
| 3 | K***2 | Turbocharger gasket | |
| 4 | M***3 | Vortex shell heat shield | |
| 5 | Q***6 | Обруч 76 | |
| 6 | M***1 | Масловпускное соединение турбоускорителя | |
| 7 | Q***2 | Болт M8x20 | |
| 8 | G***1 | Gasket | |
| 9 | Q***2 | Болт M10x22 | |
| 10 | Q***0 | Шайба 10 | |
| 11 | Q***0 | Шайба 10 | |
| 12 | M***5 | Turbocharger | |
| 13 | 1***3 | Шланг | |
| 14 | Q***5 | Loop hoop | |
| 15 | K***A | Turbocharger air intake connecting pipe | |
| 16 | G***1 | Компенсационный сустав регулятора давления | |
| 17 | G***9 | Вентиляционный шланг устойчивого к перенапряжениям клапана | |
| 18 | Q***1 | Петля обруча | |
| 19 | G***0 | Устойчивый к перенапряжениям клапан | |
| 20 | T***1 | Hose | |
| 21 | G***4 | Тройник | |
| 22 | M***7 | Turbocharger water return pipe | |
| 23 | Q***5 | Болт M14x1.5 | |
| 24 | Q***4 | Шайба 14 | |
| 25 | M***1 | Gasket | |
| 26 | M***B | Соединитель | |
| 27 | Y***F | Уплотнительное кольцо 2,65x17 | |
| 28 | A***B | Turbocharger oil return pipe | |
| 29 | Q***2 | Болт M8x25 | |
| 30 | M***A | Масляный шланг | |
| 31 | K***6 | Гайка | |
| 32 | M***4 | Bracket I | |
| 33 | Q***2 | Болт М10х25 | |
| 34 | M***0 | Oil inlet joint weldment | |
| 35 | K***1 | Clip | |
| 36 | Q***6 | Болт M8x16 | |
| 37 | K***0 | Pipe clip subassembly | |
| 38 | M***2 | Соединение шланга подачи масла | |
| 39 | M***6 | Соединитель | |
| 40 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 41 | 6***7 | Болт с водяной канавкой | |
| 42 | M***1 | Болт | |
| 43 | Q***8 | Кольцевой уплотнитель 18 | |
| 44 | Q***8 | Пробка М18х1,5 | |
| 45 | Q***8 | Гайка М8 | |
| 46 | Q***8 | Шайба 8 | |
| 47 | Q***8 | Шайба 8 | |
| 48 | M***6 | Turbocharger water inlet pipe | |
| 49 | Q***2 | Болт M8x20 | |
| 50 | M***5 | Bracket II | |
| 51 | Q***2 | Болт M10x22 | |
| 52 | G***B | Водовпускной и выпускной соеденитель турбоускорителя | |
| 53 | Q***8 | Шайба 18 | |
| 54 | K***3 | Gasket of turbo outlet | |
| 55 | Q***0 | Болт | |
| 56 | Q***8 | Кольцевой хомут |
