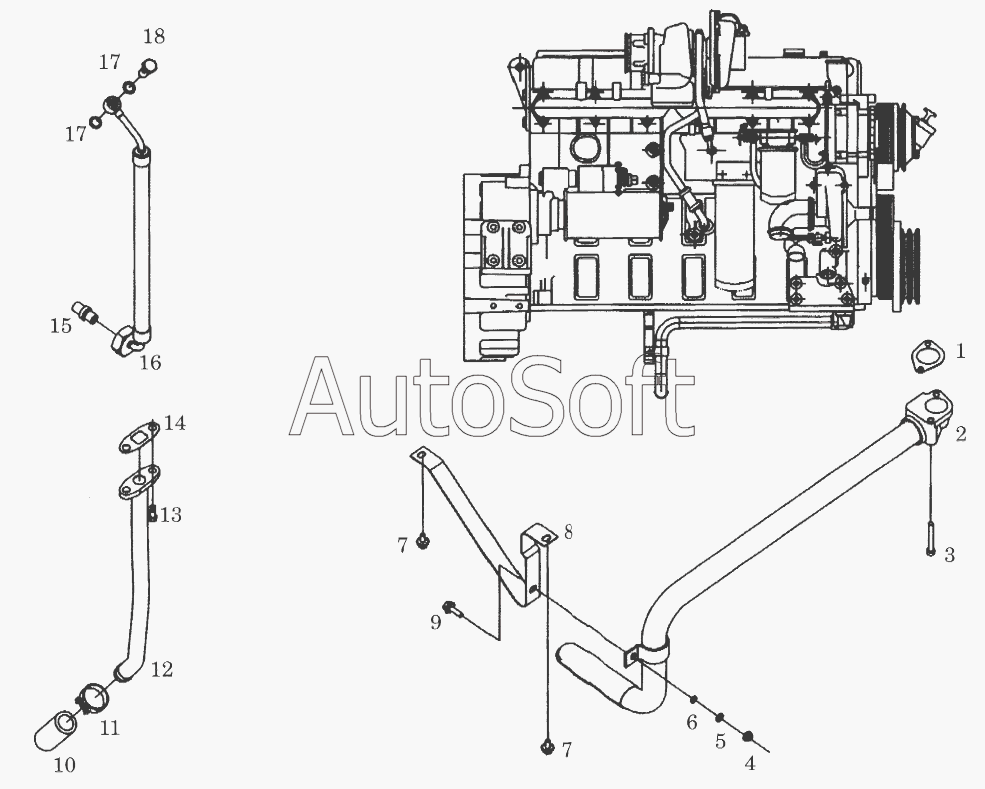

Каталог запасных частей к технике: SDEC серии 6114В (2010). Масляные трубопроводы
1
2
2
3
4
5
6
7
7
7
8
9
9
10
10
11
12
13
14
15
16
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| GB97.2-10-200HV-Y | G***Y | Шайба | |
| 1 | D***1 | Прокладка, трубка всасывания | |
| 2 | D***2 | Сварная трубка всасывания | |
| 2 | D***3 | Сварная трубка всасывания | |
| 3 | G***0 | Болт | |
| 4 | G***Y | Гайка | |
| 5 | G***6 | Шайба | |
| 6 | G***Y | Шайба | |
| 7 | G***2 | Болт | |
| 7 | G***2 | Болт | |
| 8 | D***1 | Кронштейн, трубка всасывания | |
| 9 | G***0 | Болт | |
| 9 | G***0 | Болт | |
| 10 | D***1 | Шланг | |
| 10 | D***a | Шланг | |
| 11 | Q***4 | Зажим | |
| 12 | D***a | Сварная трубка возврата масла, турбокомпрессор | |
| 13 | G***5 | Болт | |
| 14 | D***2 | Прокладка | |
| 15 | D***1 | Соединительный элемент | |
| 16 | D***c | Входная трубка, турбокомпрессор | |
| 16 | D***7 | Входная трубка, турбокомпрессор | |
| 17 | Q***2 | Шайба | |
| 18 | Q***5 | Соединительный болт |
