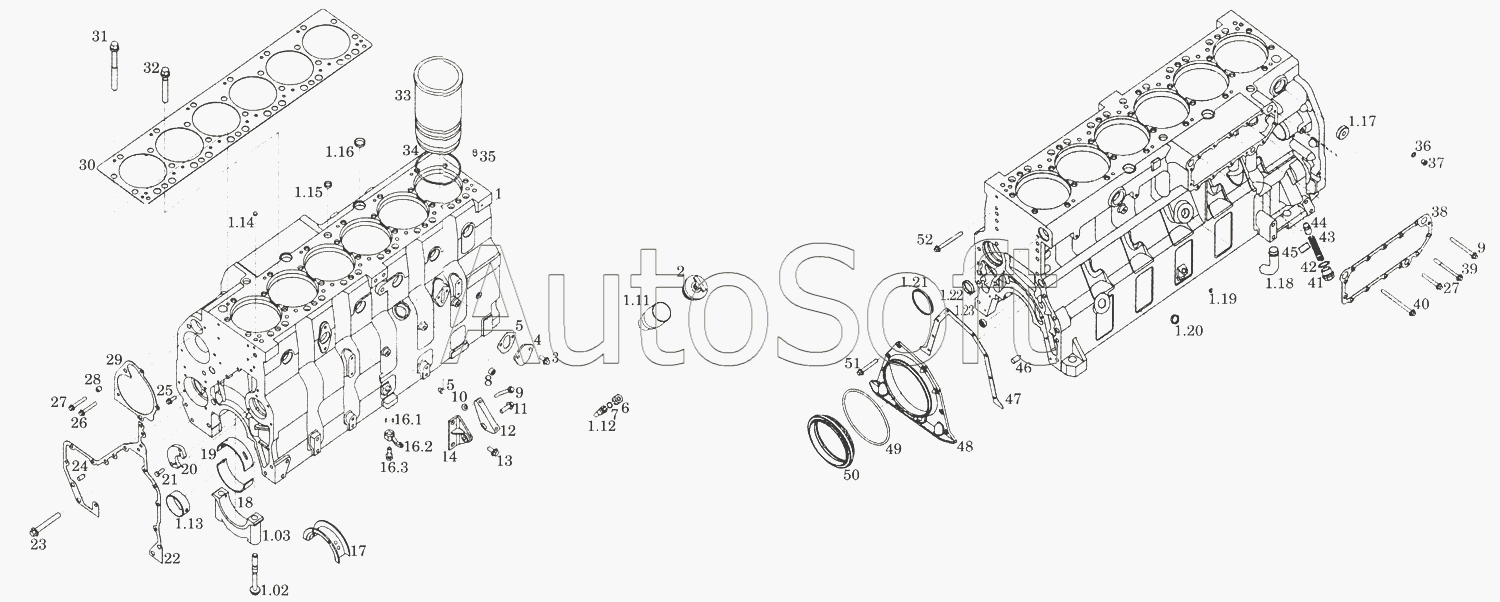

Каталог запасных частей к технике: SDEC серии 6114В (2010). Блок цилиндров
1
1.02
1.03
1.03
1.11
1.12
1.13
1.14
1.15
1.16
1.17
1.18
1.19
1.20
1.21
1.22
1.23
2
3
4
5
6
7
8
9
9
10
11
11
12
12
12
13
14
15
16.1
16.2
16.3
17
18
19
20
21
22
23
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***b | Блок цилиндров | |
| 1.0 | D***b | Сборка блока цилиндров | |
| 1.01 | D***c | Блок цилиндров | |
| 1.02 | D***0 | Болт, крышка коренного подшипника | |
| 1.03 | D***1 | Крышка коренного подшипника | |
| 1.03 | D***2 | Крышка коренного подшипника | |
| 1.04 | D***1 | Шпилька, крышка коренного подшипника | |
| 1.11 | D***1 | Сварная трубка, маслоналивной патрубок | |
| 1.12 | D***a | Трубка, щуп | |
| 1.13 | D***b | Втулка, распредвал | |
| 1.14 | D***1 | Заглушка | |
| 1.15 | D***1 | Заглушка, развальцовка | |
| 1.16 | D***a | Заглушка, развальцовка | |
| 1.17 | D***1 | Заглушка | |
| 1.18 | D***3 | Трубка, возврат масла | |
| 1.19 | D***1 | Заглушка, развальцовка | |
| 1.20 | D***1 | Заглушка, развальцовка | |
| 1.21 | D***1 | Заглушка, развальцовка | |
| 1.22 | D***1 | Заглушка, развальцовка | |
| 1.23 | D***a | Заглушка, развальцовка | |
| 10 | G***8 | СФерическая шайба | |
| 11 | G***5 | Болт | |
| 11 | G***0 | Болт | |
| 12 | D***1 | Кронштеин, топливный насос | |
| 12 | D***2 | Кронштеин, топливный насос | |
| 12 | D***2 | Кронштейн, топливный насос | |
| 13 | G***0 | Болт | |
| 14 | D***a | Сварной кронштеин, топливный насос | |
| 15 | D***1 | Заглушка, трубка | |
| 16 | D***1 | Патрубок, система охлаждения двигателя | |
| 16.1 | G***8 | ШтиФт, шпилька | |
| 16.2 | D***a | Патрубок, система охлаждения двигателя | |
| 16.3 | D***a | Корпус, запорный клапан | |
| 16.4 | G***b | Стальной шарик. | |
| 17 | D***a | Коренной подшипник, коленчатый вал | |
| 18 | D***1 | Коренной подшипник | |
| 19 | D***a | Коренной подшипник | |
| 2 | D***a | Колпачок, маслоналивной патрубок | |
| 20 | D***c | Упорная пластина, распредвал | |
| 21 | G***0 | Болт | |
| 22 | D***a | Прокладка, корпус шестеренной передачи | |
| 23 | G***5 | Болт | |
| 23 | G***0 | Болт | |
| 24 | G***0 | ШтиФт, шпилька | |
| 25 | G***5 | Болт | |
| 26 | G***0 | Болт | |
| 27 | G***5 | Болт | |
| 28 | G***2 | Упругая шпилька штиФта | |
| 29 | D***1 | Прокладка | |
| 3 | G***0 | Болт | |
| 30 | D***a | Прокладка, головка блока | |
| 31 | D***0 | Болт , головки блока | |
| 32 | D***0 | Болт, головки блока | |
| 33 | D***a | Гильза цилиндра | |
| 34 | D***0 | Прокладка, гильза цилиндра | |
| 35 | D***1 | ШтиФт, шпилька | |
| 36 | Q***4 | Медная шайба | |
| 37 | Q***1 | Заглушка, трубка | |
| 38 | D***0 | Прокладка, масляный охладитель | |
| 39 | D***1 | Болт | |
| 4 | D***1 | Защитная пластина, топливный насос | |
| 40 | D***a | Болт | |
| 41 | D***1 | Заглушка, трубка | |
| 42 | Q***4 | Прокладка, резиновая интегрированная шайба | |
| 43 | Q***5 | Пружина | |
| 44 | D***1 | Плунжер, вспомогательный клапан | |
| 45 | D***1 | Заглушка, трубка | |
| 46 | G***4 | Штифт, шпилька | |
| 47 | D***1 | Прокладка, задняя крышка | |
| 48 | D***b | Задняя крышка | |
| 49 | D***1 | Манжета задней крышки, 0-кольцо | |
| 5 | D***1 | Прокладка, топливный насос | |
| 50 | D***b | Задний сальник коленчатого вала | |
| 50 | D***3 | Задний сальник коленчатого вала | |
| 51 | G***6 | Болт | |
| 52 | G***0 | Болт | |
| 52 | G***9 | Болт | |
| 6 | D***1 | Гайка | |
| 7 | Q***6 | Медная шайба | |
| 8 | D***1 | Заглушка , трубка | |
| 9 | G***0 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
