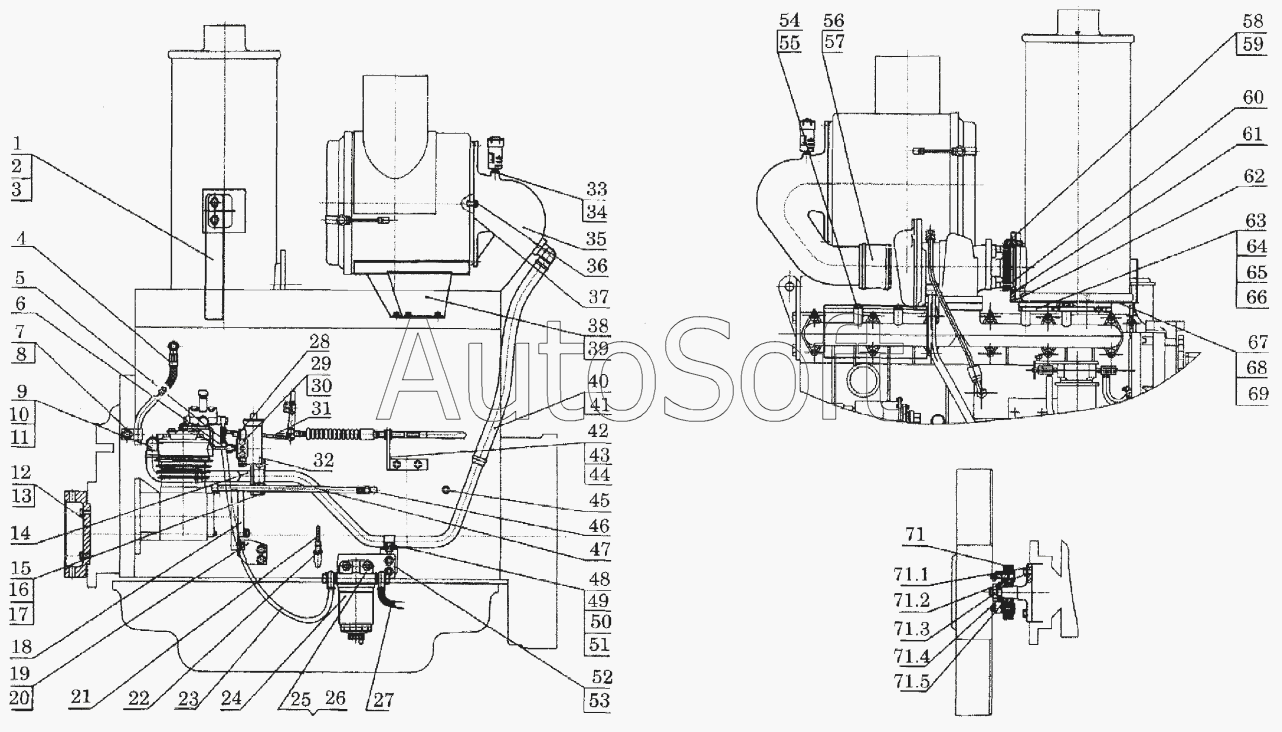

Каталог запасных частей к технике: SDEC серии 6114В (2010). Обвязка двигателя
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
35
35
35
35
36
36
37
37
38
38
38
38
38
38
39
40
41
42
42
43
44
45
45
46
47
48
49
50
51
52
53
54
54
55
56
56
56
57
57
57
58
58
58
58
59
59
59
60
61
61
61
62
62
63
63
63
64
64
64
65
66
67
68
68
69
71
71.1
71.1
71.2
71.3
71.4
71.5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00AL009 | 0***9 | Топливная входная труба | |
| 765Lb-26-001 | 7***1 | Топливная труба | |
| D00-008-02 | D***2 | Сварная трубка, щуп | |
| D00-009-03 | D***3 | Сварной кронштейн | |
| D00-012-02 | D***2 | Сварной кронштейн | |
| D00-014-08 | D***8 | Сварной кронштейн, глушитель | |
| D00-015-06 | D***6 | Сварной кронштейн, выпускной коллектор | |
| D00-108-03 | D***3 | Шкив, коленчатый вал | |
| D00-112-01 | D***1 | Крышка, соединительный элемент вентилятора | |
| D00-113-01 | D***1 | Втулка, соединительный элемент вентилятора | |
| D00-118-22a | D***a | Колено, система выхлопа | |
| D00-118-23a | D***a | Колено, система выхлопа | |
| D00-119-03 | D***3 | Колено, система выхлопа | |
| D00-119-04 | D***4 | Колено, система выхлопа | |
| D00-138-01 | D***1 | Зажим | |
| D00-139-01 | D***1 | Подушка, зажим | |
| D00-158-01 | D***1 | Эластичное соединение | |
| D00-199-19a | D***a | Входная труба, воздушный фильтр | |
| D00-220-03 | D***3 | Прокладка | |
| D00-222-01 | D***1 | Зажим | |
| D13-001-01 | D***1 | Зажим | |
| D13-113-01 | D***1 | Прокладка | |
| D13-114-01 | D***1 | Защитная пластина, турбонагнетатель | |
| D42-500-01 | D***1 | Выходная трубка, маслоотстойник | |
| GB41-M8 | G***8 | Гайка | |
| GB5783-M8x16 | G***6 | Болт | |
| GB5787-AM10x25 | G***5 | Болт | |
| GB5787-AM10x40 | G***0 | Болт | |
| GB5787-AM8x16 | G***6 | Болт | |
| GB5787-M10x20 | G***0 | Болт | |
| GB5787-M10x25 | G***5 | Болт | |
| GB5787-M8x16 | G***6 | Болт | |
| GB5787-M8x16 | G***6 | Болт | |
| GB5787-M8x20 | G***0 | Болт | |
| GB5787-M8x25 | G***5 | Болт | |
| GB5787-M8x30 | G***0 | Болт | |
| GB6170-M10-Y | G***Y | Гайка | |
| GB6170-M8-Y | G***Y | Гайка | |
| GB97.2-10-200HV-Y | G***Y | Шайба | |
| GB97.2-10-200HV-Y | G***Y | Шайба | |
| GB97.2-8-00HV-Y | G***Y | Плоская шайба | |
| GB97.2-8-200HV-Y | G***Y | Шайба | |
| Q/SC1302-105-127 | Q***7 | Зажим | |
| Q/SC1302-21-44 | Q***4 | Зажим | |
| Q/SC646-127x70 | Q***0 | Резиновая водная труба | |
| 1 | D***0 | Кронштейн, глушитель | |
| 10 | D***1 | Выходная трубка, маслоотстойник | |
| 10 | D***1 | Выходная трубка, маслоотстойник | |
| 11 | Q***4 | Зажим | |
| 12 | D***1 | Фланец, система запуска двигателя | |
| 13 | G***5 | Болт | |
| 14 | D***3 | Входная трубка, воздушный компрессор | |
| 15 | D***a | Кронштейн, перепускной клапан | |
| 16 | D***2 | Зажим | |
| 17 | G***0 | Болт | |
| 18 | D***1 | Крышка, воздушный компрессор | |
| 19 | D***2 | Кронштейн, воздушный компрессор | |
| 19 | D***4 | Кронштейн, воздушный компрессор | |
| 2 | G***5 | Болт | |
| 20 | G***0 | Болт | |
| 20 | G***0 | Болт | |
| 21 | D***1 | Щуп | |
| 21 | D***3 | Щуп | |
| 21 | D***1 | Ручка, щуп | |
| 22 | D***1 | Трубка, щуп | |
| 23 | 7***2 | Топливная входная трубка, топливный насос | |
| 24 | D***1 | Водный/топливный фильтр | |
| 25 | G***0 | Болт | |
| 26 | G***Y | Гайка | |
| 27 | D***7 | Топливная входная труба, топливный насос | |
| 28 | C***4 | Вспомогательный клапан | |
| 29 | G***5 | Болт | |
| 3 | G***Y | Гайка | |
| 30 | G***Y | Гайка | |
| 31 | D***2 | Пружина | |
| 32 | C***5 | Регулятор давления | |
| 33 | D***1 | Переходник индикации, воздушный фильтр | |
| 34 | Q***8 | Уплотнение, резиновая интегрированная шайба | |
| 34 | Q***6 | Медная шайба | |
| 35 | D***6 | Входная труба, воздушный фильтр | |
| 35 | D***7 | Входная труба, воздушный фильтр | |
| 35 | D***a | Входная труба, воздушный фильтр | |
| 35 | D***9 | Входная труба, воздушный фильтр | |
| 35 | D***8 | Входная труба, воздушный фильтр | |
| 36 | G***Y | Гайка | |
| 36 | G***Y | Гайка | |
| 37 | D***1 | Прокладка, колено | |
| 37 | D***a | Прокладка, колено | |
| 38 | D***3 | Сварной держатель, воздушный фильтр | |
| 38 | D***4 | Сварной держатель, воздушный фильтр | |
| 38 | D***6 | Сварной держатель, воздушный фильтр | |
| 38 | D***5 | Сварной держатель, воздушный фильтр | |
| 38 | D***a | Сварной держатель, воздушный фильтр | |
| 38 | D***7 | Сварной держатель, воздушный фильтр | |
| 39 | D***3 | Кронштейн | |
| 4 | D***1 | Топливная входная труба, топливный насос | |
| 40 | D***1 | Входная труба, воздушный компрессор | |
| 41 | D***1 | Колено, труба | |
| 42 | D***2 | Управляющий вал | |
| 42 | D***4 | Управляющий вал | |
| 43 | D***a | Кронштейн управляющей штанги | |
| 44 | G***0 | Болт | |
| 45 | D***3 | Переходник, датчик давления масла | |
| 45 | D***5 | Переходник, датчик давления масла | |
| 46 | D***1 | Колено, трубка | |
| 47 | D***a | Входное масляное отверстие, воздушный компрессор | |
| 48 | D***3 | Зажим | |
| 49 | G***0 | Болт | |
| 5 | D***1 | Переходник | |
| 50 | G***Y | Гайка | |
| 51 | D***a | Кронштейн, зажим | |
| 52 | D***a | Стопорная пластина | |
| 53 | G***5 | Болт | |
| 54 | D***7 | Панель, теплоизоляция | |
| 54 | D***9 | Панель, теплоизоляция | |
| 55 | G***0 | Болт | |
| 56 | Q***7 | Зажим | |
| 56 | Q***2 | Зажим | |
| 56 | Q***4 | Зажим | |
| 57 | D***1 | Резиновая труба | |
| 57 | Q***0 | Резиновая труба | |
| 57 | Q***5 | Резиновая труба | |
| 58 | D***1 | Палец | |
| 58 | G***0 | Палец | |
| 58 | G***5 | Болт | |
| 58 | G***Y | Палец | |
| 59 | G***Y | Гайка | |
| 59 | G***Y | Гайка | |
| 59 | G***Y | Гайка | |
| 6 | D***1 | Механический узел | |
| 60 | D***1 | Уплотнение, кольцо | |
| 61 | D***2 | Колено, система выхлопа | |
| 61 | D***a | Колено, система выхлопа | |
| 61 | D***a | Колено, система выхлопа | |
| 62 | D***1 | Прокладка, соединительная труба выходного коллектора | |
| 62 | D***2 | Прокладка, соединительная труба выходного коллектора | |
| 63 | D***a | Сварной кронштейн, глушитель | |
| 63 | D***a | Сварной кронштейн, глушитель | |
| 63 | D***a | Кронштейн, глушитель | |
| 64 | G***0 | Болт | |
| 64 | G***0 | Болт | |
| 64 | G***5 | Болт | |
| 65 | G***Y | Шайба | |
| 66 | G***5 | Болт | |
| 67 | D***2 | Сварная пластина, теплоизоляция | |
| 68 | G***5 | Соединительный болт | |
| 68 | G***5 | Соединительный болт | |
| 69 | G***Y | Шайба | |
| 7 | D***1 | Зажим | |
| 70 | D***2 | Соединительный элемент, вентиль | |
| 71 | D***a | Узел соединительного элемента, вентилятор | |
| 71.1 | D***b | Передающий вал вентилятора | |
| 71.1 | D***3 | Передающий вал вентилятора | |
| 71.2 | G***0 | Болт | |
| 71.3 | D***1 | Колпачок винта, вентилятор | |
| 71.4 | D***1 | Зажим | |
| 71.5 | D***a | Фланец | |
| 8 | G***0 | Болт | |
| 9 | D***5 | Колено, труба | |
| 9 | D***7 | Колено, труба | |
| 9 | D***1 | Колено, труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
