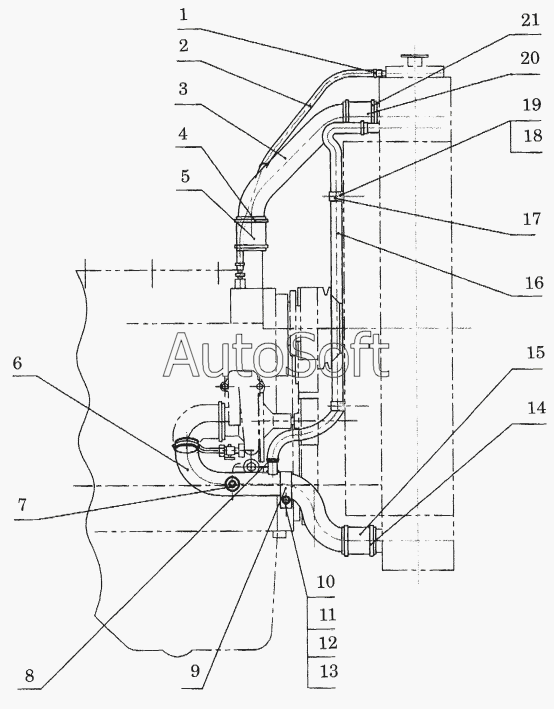

Каталог запасных частей к технике: SDEC серии 6114В (2010). Система охлаждения двигателя
9
10
11
12
13
14
15
8
16
16
16
17
18
19
20
21
5
1
2
2
2
3
3
3
4
1
5
6
6
6
6
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| D24A-122-01 | D***1 | Заглушка, трубка | |
| D24B-112-01 | D***1 | Выходной патрубок радиатора | |
| GB5787-AM10x25 | G***5 | Болт | |
| GB6177-M10-Y | G***Y | Гайка | |
| 1 | Q***9 | Зажим | |
| 1 | Q***2 | Зажим | |
| 2 | G***0 | Шланг | |
| 2 | G***0 | Шланг | |
| 2 | G***0 | Шланг | |
| 3 | D***4 | Верхний входной патрубок радиатора | |
| 3 | D***2 | Верхний входной патрубок радиатора | |
| 3 | D***3 | Верхний входной патрубок радиатора | |
| 4 | Q***6 | Зажим | |
| 5 | Q***0 | Шланг | |
| 5 | Q***0 | Шланг | |
| 6 | D***6 | Патрубок, водный насос | |
| 6 | D***6 | Патрубок, водный насос | |
| 6 | D***9 | Патрубок, водный насос | |
| 6 | D***c | Входной патрубок водяного насоса | |
| 6 | D***5 | Входной патрубок водяного насоса | |
| 7 | D***1 | Заглушка, трубка | |
| 8 | Q***4 | Зажим | |
| 9 | D***1 | Зажим | |
| 10 | G***0 | Болт | |
| 11 | G***Y | Шайба | |
| 12 | D***a | Кронштейн, водный насос | |
| 13 | G***6 | Болт | |
| 14 | Q***6 | Зажим | |
| 15 | Q***0 | Шланг | |
| 16 | Q***0 | Шланг | |
| 16 | Q***0 | Шланг | |
| 16 | Q***0 | Шланг | |
| 17 | D***1 | Зажим | |
| 18 | G***0 | Болт | |
| 19 | G***Y | Шайба | |
| 20 | Q***0 | Шланг | |
| 21 | Q***6 | Зажим |
