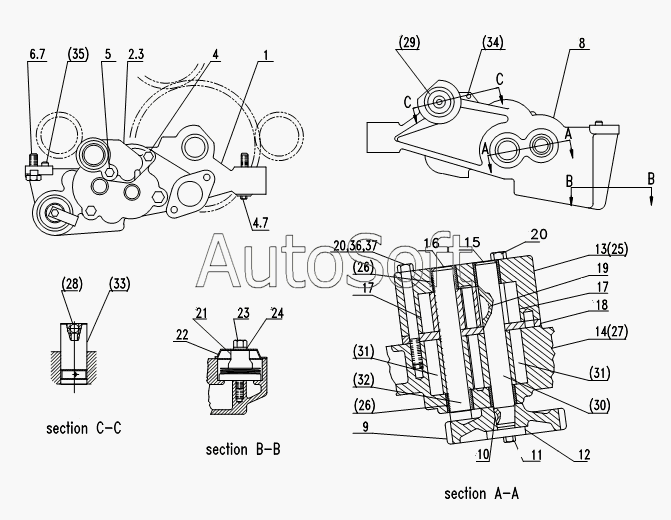

Каталог запасных частей к технике: SDEC C6121ZG57a (2010). ENGINE OIL PUMP GP (TWO SECTION GEAR)
1
2
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
20
21
22
23
24
25
26
26
27
28
29
30
31
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***2 | PUMP GP-ENGINE OIL | |
| 2 | 4***3 | ELBOW-SCAVENGE LINE | |
| 3 | 2***6 | GASKET | |
| 4 | 0***0 | BOLT | |
| 5 | 0***9 | BOLT | |
| 6 | 3***5 | BOLT | |
| 7 | 5***4 | WASHER | |
| 8 | 4***8 | ENGINE OIL PUMP AS. | |
| 9 | 7***7 | GEAR-OIL PUMP DRIVE | |
| 10 | 8***9 | KEY-WOODRUFF-10 | |
| 11 | 0***0 | BOLT | |
| 12 | 1***6 | WASHER-HARD | |
| 13 | 4***1 | BODY ASSEMBLY-SCAVENGE PUMP | |
| 14 | 4***2 | BODY AS.-OIL PUMP | |
| 15 | 2***5 | DRIVE SHAFT AS. | |
| 16 | 8***3 | SHAFT ASSEMBLY-OIL PUMP | |
| 17 | 6***6 | GEAR-OIL PUMP | |
| 18 | 2***1 | SPACER-OIL PUM | |
| 19 | 1***9 | KEY-WOODRUFF-10 | |
| 20 | G***0 | BOLT | |
| 21 | 4***5 | PRESSURE RELIEF VALVE AS. | |
| 22 | 4***2 | COVER-OIL PUMP BYPASS VALVE | |
| 23 | G***0 | BOLT | |
| 24 | G***V | WASHER-HARD | |
| 25 | 4***4 | BODY-SCAVENGE PUMP | |
| 26 | 8***1 | BEARING-SLEEVE | |
| 27 | 8***5 | BODY-OIL PUMP | |
| 28 | G***0 | STEEL BALL | |
| 29 | 2***0 | SHAFT ASSEMBLY-OIL PUMP IDLER GEAR | |
| 30 | 2***1 | DRIVE SHAFT | |
| 31 | 2***5 | GEAR-OIL PUMP | |
| 32 | 8***0 | SHAFT-OIL PUMP | |
| 33 | 2***9 | SHAFT-OIL PUMP IDLER GEAR | |
| 34 | G***8 | STEEL BALL | |
| 35 | 1***6 | DOWEL | |
| 36 | G***V | WASHER | |
| 37 | G***0 | WASHER | |
| 38 | 4***4 | SPRING-CONED DISC | |
| 39 | 8***8 | PEDESTAL | |
| 40 | 2***7 | RETAINER | |
| 41 | 1***1 | SHEATH |
