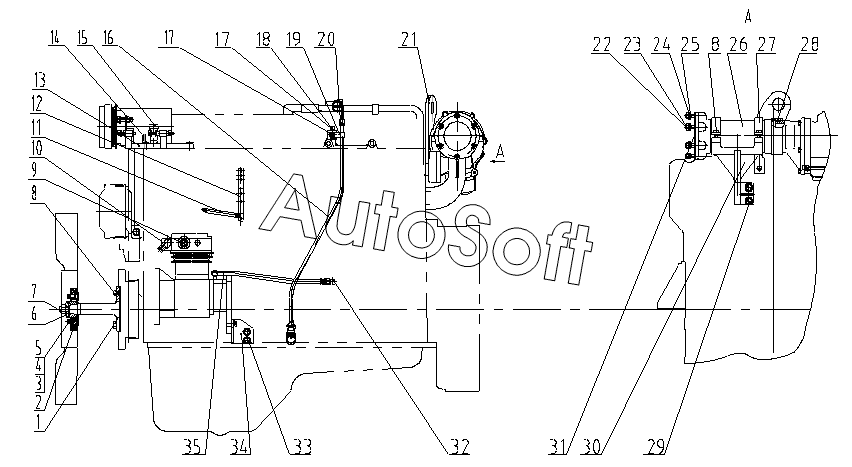

Каталог запасных частей к технике: SDEC 6CL280-2 (2015). D00-000-316 PARTS GROUP, ENGINE APPLICATION
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***B | SHAFT, FAN DRIVE | |
| 2 | D***A | RUBBER VULCANIZED COUPLING PLATE, FAN | |
| 3 | B***9 | SPRING WASHER | |
| 4 | B***6 | HEXAGON HEAD BOLT | |
| 5 | B***8 | PLAIN WASHER | |
| 6 | D***1 | Зажим | |
| 7 | D***1 | Колпачок винта, вентилятор | |
| 8 | B***1 | BOLT, HEX FLANGE HEAD CAP | |
| 9 | D***8 | JOINT, AIR OUTLET PIPE-AIR COMPRESSOR | |
| 10 | D***8 | JOINT ELBOW | |
| 11 | D***1 | Пружина | |
| 12 | D***8 | POLE | |
| 13 | D***4 | BRACKET ASSY, COMPRESSOR-COOL AIR CONDITIONER | |
| 14 | D***1 | BLEEDING JOINT | |
| 15 | D***9 | JOINT, WARM WATER OUTLET FROM ENGINE | |
| 16 | D***8 | TUBE ASSY, OIL DIPSTICK | |
| 17 | B***2 | HEX HEAD BOLT | |
| 18 | D***4 | BRACKET ASSY, TUBE ADAPTER-OIL DIPSTICK | |
| 19 | D***1 | Зажим | |
| 20 | D***7 | OIL DIPSTICK ASSY | |
| 21 | D***5 | REARLIFTING EYE | |
| 22 | B***0 | STUD | |
| 23 | B***3 | NUT, HEX FLANGE HEAD CAP | |
| 24 | B***7 | SPRING WASHER | |
| 25 | B***5 | PLAIN WASHER | |
| 26 | D***6 | EXHAUST PIPE ELBOW | |
| 27 | D***1 | CLAMP | |
| 28 | D***1 | Уплотнение, кольцо | |
| 29 | B***0 | HEXAGON BOLTS WITH FLANGE-SMALL SERIES | |
| 30 | D***A | BRACKET | |
| 31 | D***3 | GASKET, EXHAUST PIPE ELBOW | |
| 32 | D***1 | Колено, трубка | |
| 33 | B***6 | HEXAGON BOLTS WITH FLANGE-SMALL SERIES | |
| 34 | D***A | BRACKET, AIR COMPRESSOR | |
| 35 | D***A | OIL INLET PIPE, AIR COMPRESSOR |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
