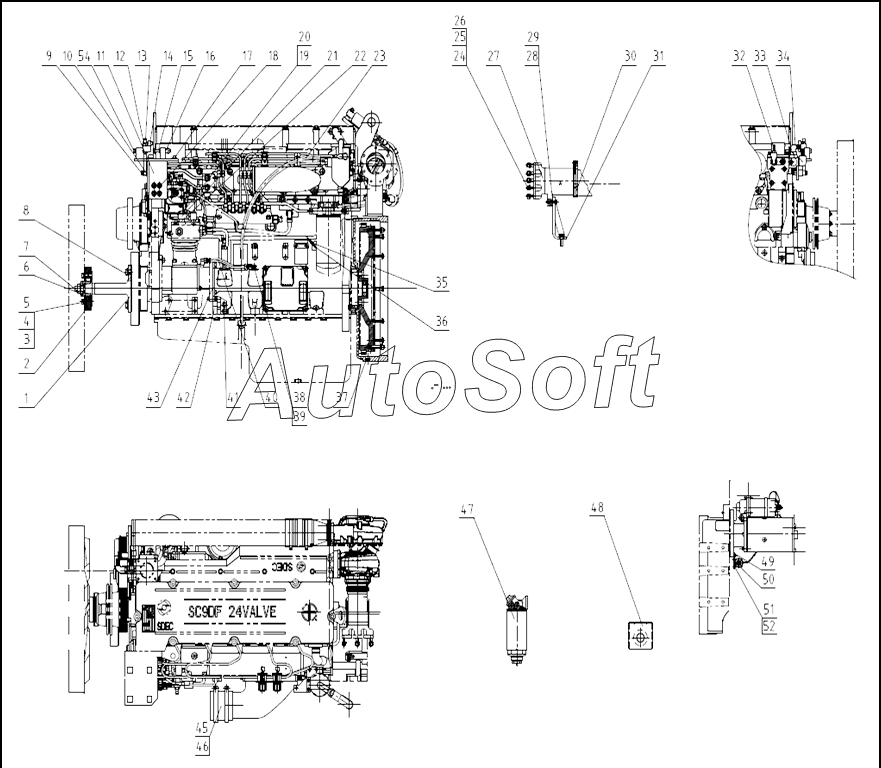

Каталог запасных частей к технике: SDEC SC9DF290Q4 (2015). PARTS GROUP, ENGINE APPLICATION
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
45
46
47
48
49
50
51
52
54
S00022039
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| S00022039 | S***9 | Heat shield, turbocharger | |
| 1 | D***5 | Shaft, fan drive | |
| 10 | B***6 | WASHER, PLAIN | |
| 11 | S***6 | Bracket, air conditioner compressor | |
| 12 | B***4 | NUT, HEX FLANGE HEAD CAP | |
| 13 | D***7 | Bolt | |
| 14 | D***1 | Rod sleeve | |
| 15 | B***6 | Hexagon bolts with flange | |
| 16 | D***1 | Распорная втулка | |
| 17 | B***6 | Hexagon bolts with flange | |
| 18 | B***0 | BOLT, HEX FLANGE HEAD CAP | |
| 19 | D***4 | Hinge bolt | |
| 2 | D***A | RUBBER VULCANIZED COUPLING PLATE, FAN | |
| 20 | B***6 | Washer | |
| 21 | D***4 | Joint, air outlet pipe-air compressor | |
| 22 | D***8 | Spacer | |
| 23 | D***1 | Oil dipstick and tube adapter assy | |
| 24 | B***8 | Single coil spring lock washers, Normal type | |
| 25 | D***1 | Палец | |
| 26 | D***1 | Гайка | |
| 27 | D***0 | Exhaust pipe, turbocharger | |
| 28 | B***9 | BOLT, HEX FLANGE HEAD CAP | |
| 29 | B***9 | Bigger black washers | |
| 3 | B***0 | Single coil spring lock washers, Normal type | |
| 30 | D***1 | Зажим | |
| 31 | D***0 | Exhaust pipe adapter bracket | |
| 32 | T***1 | Bleeding joint | |
| 33 | D***1 | Joint adapter, water temperature sensor | |
| 34 | D***8 | Joint, warm water outlet from engine | |
| 35 | D***0 | Joint adapter, oil pressure sensor | |
| 36 | D***0 | Sensor, oil pressure | |
| 37 | D***1 | Заглушка, трубка | |
| 38 | S***9 | Air compressor oil inlet elbow connector | |
| 39 | D***0 | Sensor, oil pressure | |
| 4 | B***6 | HEXAGON HEAD BOLT | |
| 40 | D***A | OIL INLET PIPE, AIR COMPRESSOR | |
| 41 | B***6 | HEXAGON BOLTS WITH FLANGE-SMALL SERIES | |
| 42 | D***A | BRACKET, AIR COMPRESSOR | |
| 43 | D***A | Gasket, steering pump | |
| 45 | B***2 | Rubber hose, water | |
| 46 | B***2 | Spring clamp | |
| 47 | D***1 | Water/fuel separator assy | |
| 47.1 | D***2 | Filter, water/fuel separator | |
| 47.2 | S***9 | Water drain cock and water level sensor connector assy | |
| 48 | D***0 | Ambient temperature sensor box | |
| 49 | D***2 | BRACKET STARTING RELAY | |
| 5 | B***9 | WASHER, PLAIN | |
| 50 | D***A | STARTING RELAY | |
| 51 | B***8 | HEX HEAD BOLT | |
| 52 | B***3 | NUT, HEX FLANGE HEAD CAP | |
| 54 | B***8 | Hexagon head bolts | |
| 6 | D***1 | Зажим | |
| 7 | D***1 | Колпачок винта, вентилятор | |
| 8 | B***1 | BOLT, HEX FLANGE HEAD CAP | |
| 9 | B***3 | BOLT, HEX FLANGE HEAD CAP |
