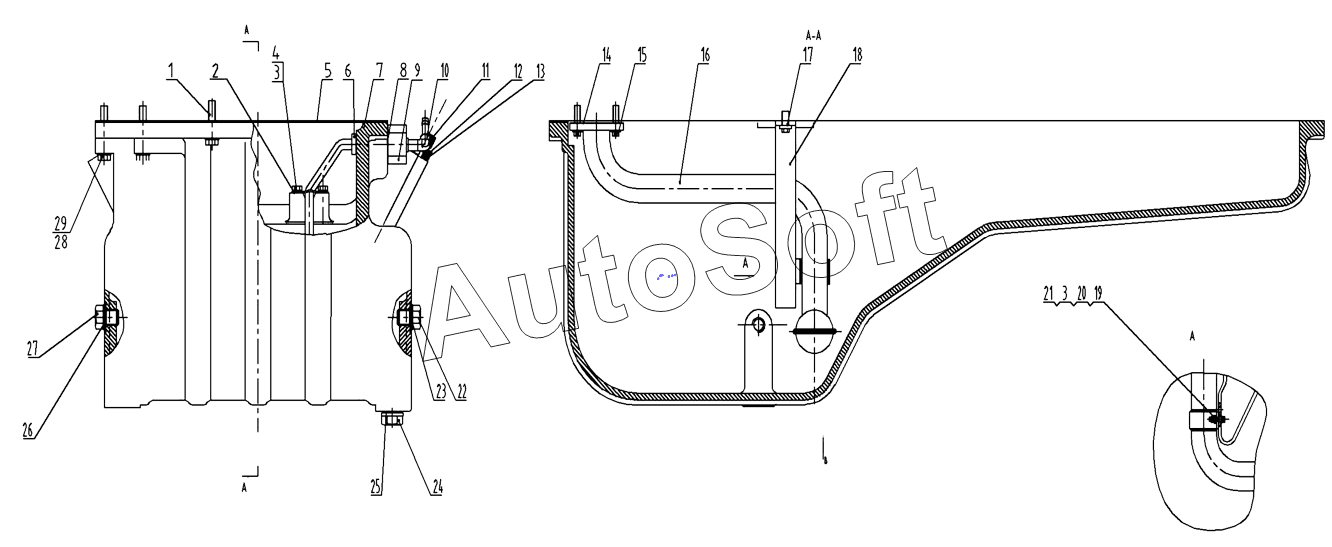

Каталог запасных частей к технике: SDEC SC9DF260Q5. OIL PAN GROUP
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***2 | HEX HEAD BOLT | |
| 2 | D***1 | Clamp | |
| 3 | B***2 | SPRING WASHER | |
| 4 | B***4 | HEX HEAD BOLT | |
| 5 | D***1 | Bracket, oil pan | |
| 6 | D***2 | Fuel return pipe assy | |
| 7 | D***2 | Oil pan assy | |
| 8 | B***2 | RUBBER COATED HARD WASHER | |
| 9 | B***2 | HEXAGON HEAD NUT, TYPE 1 | |
| 10 | D***2 | ELBOW JOINT | |
| 11 | B***5 | RUBBER COATED HARD WASHER | |
| 12 | D***A | Joint (threaded), oil dipstick | |
| 13 | B***7 | RUBBER COATED HARD WASHER | |
| 14 | D***0 | Gasket, pipe flange-oil suction pump | |
| 15 | B***9 | HEX HEAD BOLT | |
| 16 | D***2 | Oil suction pipe assy, oil suction pump | |
| 17 | B***1 | HEX HEAD BOLT | |
| 18 | D***0 | Brace, oil suction pipe-oil suction pump | |
| 19 | B***8 | HEX HEAD BOLT | |
| 20 | B***3 | NUT, HEX FLANGE HEAD CAP | |
| 21 | B***7 | PLAIN WASHER | |
| 22 | B***0 | Hexagonal head screw piug | |
| 23 | D***3 | Composite hard seal gasket | |
| 24 | B***8 | HEXAGON PIPE PLUG | |
| 25 | D***2 | RUBBER COATED HARD WASHER | |
| 26 | D***1 | RUBBER COATED HARD WASHER | |
| 27 | B***7 | HEXAGON HEAD SCREW PLUG | |
| 28 | B***7 | HEX HEAD BOLT | |
| 29 | B***3 | Single coil spring lock washers, normal type |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
