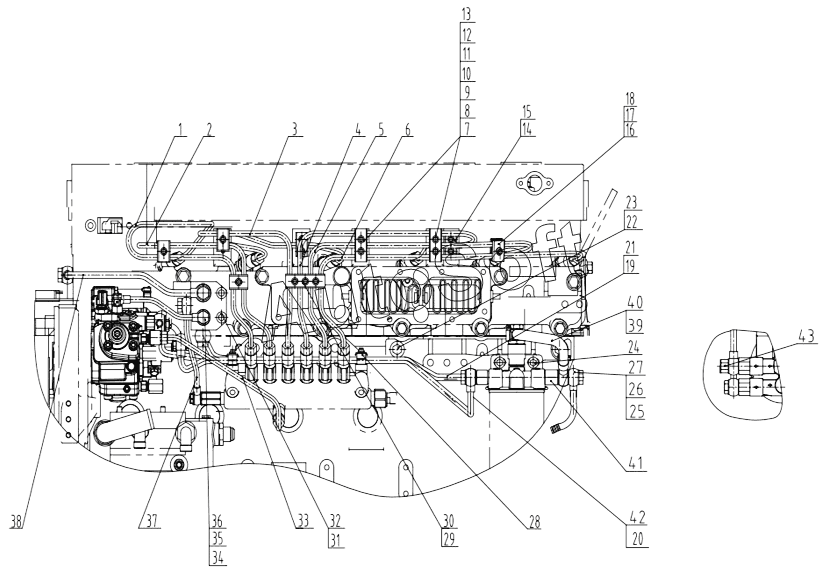

Каталог запасных частей к технике: SDEC SC9DF260Q5. FUEL LINE GROUP
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***3 | High pressure fuel pipe assy | |
| 2 | D***0 | High pressure fuel pipe assy | |
| 3 | D***0 | High pressure fuel pipe assy | |
| 4 | D***0 | High pressure fuel pipe assy | |
| 5 | D***0 | High pressure fuel pipe assy | |
| 6 | D***0 | High pressure fuel pipe assy | |
| 7 | B***3 | Hexagon bolts with flange | |
| 8 | B***7 | PLAIN WASHER | |
| 9 | B***2 | SPRING WASHER | |
| 10 | D***0 | Clamp | |
| 11 | D***4 | Cushion, clamp-low pessure fuel pipe | |
| 12 | D***1 | Fuel pipe bracket | |
| 13 | B***4 | HEX HEAD BOLT | |
| 14 | D***2 | Clamp | |
| 15 | D***2 | Cushion, clamp-low pessure fuel pipe | |
| 16 | D***0 | Clamp | |
| 17 | D***1 | Cushion, clamp-low pessure fuel pipe | |
| 18 | D***3 | Clamp | |
| 19 | B***7 | RUBBER COATED HARD WASHER | |
| 20 | B***9 | BANJO BOLT | |
| 21 | D***2 | Fuel inlet pipe assy, fuel injection pump | |
| 22 | B***0 | Hexagon bolts with flange | |
| 23 | D***0 | Bracket, fuel filter | |
| 24 | B***6 | BOLT, HEX FLANGE HEAD CAP | |
| 25 | D***1 | Hinge bolt | |
| 26 | D***2 | Fuel return pipe assy, low pressure | |
| 27 | D***7 | Oil return connector | |
| 28 | D***5 | Cushion, clamp-low pessure fuel pipe | |
| 29 | D***0 | Clamp | |
| 30 | D***0 | Cushion, clamp-low pessure fuel pipe | |
| 31 | B***9 | HEX HEAD BOLT | |
| 32 | D***1 | Joint adapter, fuel pipe | |
| 33 | D***0 | Fuel inlet pipe assy, rail | |
| 34 | B***8 | BANJO BOLT | |
| 35 | B***6 | RUBBER COATED HARD WASHER | |
| 36 | D***2 | Fuel return pipe assy, fuel injection pump | |
| 37 | D***2 | Fuel return pipe assy, rail | |
| 38 | D***0 | Fuel return pipe assy, injector | |
| 39 | B***3 | CLAMP | |
| 40 | D***0 | Oil return rubber tube – oil filter | |
| 41 | D***0 | Joint | |
| 42 | D***0 | Fuel return pipe assy, fuel injection pump | |
| 43 | D***2 | Hinge bolt |
