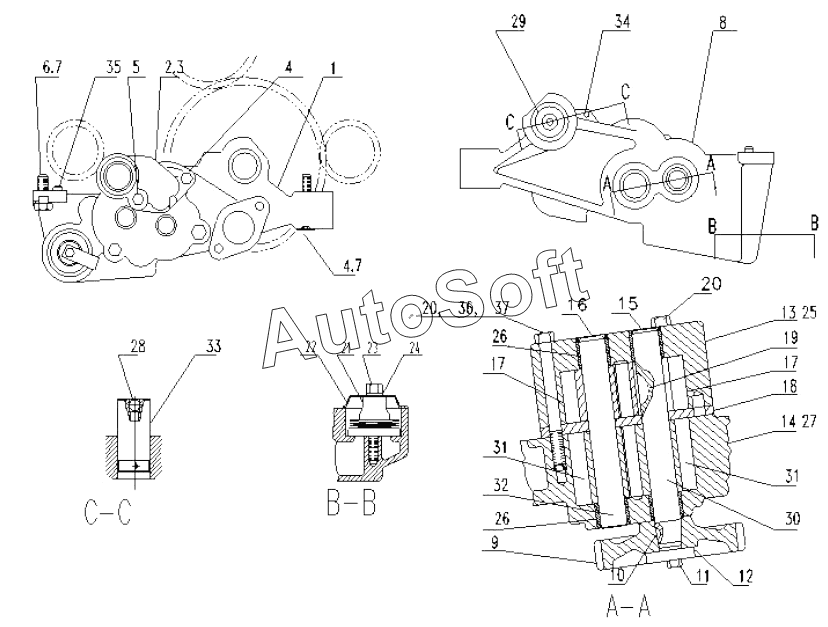

Каталог запасных частей к технике: SDEC SC11CB220G2B1 (2013). Oil pump assembly (double section)
30
21
22
23
24
25
26
26
27
28
29
20
20
31
31
32
33
34
35
36
37
38
11
2
3
4
4
5
6
7
7
8
9
10
1
12
13
14
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Rubber hose | |
| 2 | 4***5 | Pipe | |
| 3 | 4***5 | Spacer | |
| 4 | 4***9 | Screw | |
| 5 | 4***0 | Screw | |
| 6 | 4***6 | Screw | |
| 7 | 4***7 | Washer | |
| 8 | 4***4 | Oil pump | |
| 9 | 4***8 | Gear | |
| 10 | 4***8 | Woodruff key | |
| 11 | 4***9 | Screw | |
| 12 | 4***1 | Washer | |
| 13 | 4***5 | Fuel pump | |
| 14 | 4***6 | Pump body | |
| 15 | 4***4 | Input shaft | |
| 16 | 4***9 | Shaft | |
| 17 | 4***0 | Gear | |
| 18 | 4***1 | Spacer plate | |
| 19 | 4***2 | Key | |
| 20 | 4***3 | Bolt | |
| 21 | 4***3 | Pressure reducing valve | |
| 22 | 4***4 | Cover | |
| 23 | 4***9 | Bolt | |
| 24 | 4***5 | Washer | |
| 25 | 4***9 | Fuel pump | |
| 26 | 4***7 | Bearing bushing | |
| 27 | 4***0 | Fuel pump | |
| 28 | 4***9 | Ball | |
| 29 | 4***0 | Shaft | |
| 30 | 4***8 | Input shaft | |
| 31 | 4***2 | Gear | |
| 32 | 4***3 | Shaft | |
| 33 | 4***4 | Shaft | |
| 34 | 4***5 | Ball | |
| 35 | 4***6 | Pin | |
| 36 | 4***5 | Washer | |
| 37 | 4***9 | Spring washer | |
| 38 | 4***7 | Sleeve |
