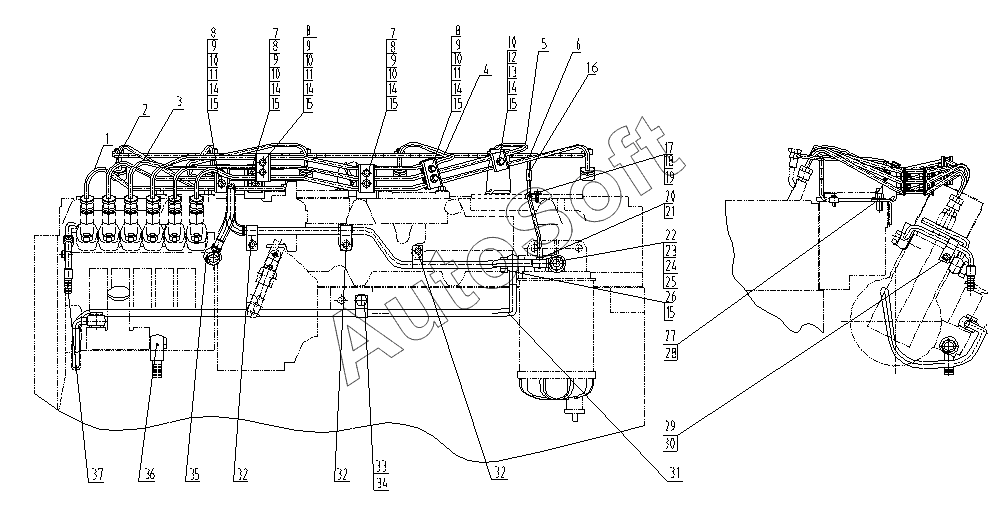

Каталог запасных частей к технике: SDEC 6CL320-2. FUEL LINES GROUP
29
20
21
22
23
24
25
26
27
28
19
30
31
32
32
32
33
34
35
36
37
10
10
10
10
10
10
2
3
4
5
6
7
7
8
8
8
8
8
9
9
9
9
9
1
11
11
11
12
13
14
14
14
14
14
14
15
15
15
15
15
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***5 | HIGH PRESSURE FUEL PIPE ASSY, NO.1 CYLINDER | |
| 2 | D***5 | HIGH PRESSURE FUEL PIPE ASSY, NO.2 CYLINDER | |
| 3 | D***5 | HIGH PRESSURE FUEL PIPE ASSY, NO.3 CYLINDER | |
| 4 | D***5 | HIGH PRESSURE FUEL PIPE ASSY, NO.4 CYLINDER | |
| 5 | D***5 | HIGH PRESSURE FUEL PIPE ASSY, NO.5 CYLINDER | |
| 6 | D***5 | HIGH PRESSURE FUEL PIPE ASSY, NO.6 CYLINDER | |
| 7 | D***1 | Кронштейн, топливная трубка | |
| 8 | D***1 | Изолятор | |
| 9 | D***1 | Кронштейн, топливная трубка | |
| 10 | B***8 | BOLT, HEX FLANGE HEAD CAP | |
| 11 | D***1 | Кронштейн, топливная трубка | |
| 12 | D***2 | CUSHION, CLAMP-LOW PESSURE FUEL PIPE | |
| 13 | D***2 | BRACE,FUEL TUBE | |
| 14 | B***6 | WASHER, PLAIN | |
| 15 | B***1 | STANDARD SPRING WASHER | |
| 16 | D***A | OIL RETURN PIPE | |
| 17 | D***1 | Зажим | |
| 18 | B***2 | HEXAGON HEAD BOLT | |
| 19 | B***3 | PLAIN WASHER | |
| 20 | B***5 | BANJO BOLT | |
| 21 | S***0 | RUBBER COATED HARD WASHER | |
| 22 | B***4 | HEXAGON PIPE PLUG | |
| 23 | B***5 | RUBBER COATED HARD WASHER | |
| 24 | D***1 | BANJO BOLT | |
| 25 | S***2 | RUBBER COATED HARD WASHER | |
| 26 | B***9 | BANJO BOLT | |
| 27 | B***5 | HEX HEAD BOLT | |
| 28 | B***6 | NUT, HEX FLANGE HEAD CAP | |
| 29 | B***0 | HEX HEAD BOLT | |
| 30 | D***1 | CLAMP | |
| 31 | D***1 | FUEL SUPPLY PUMP OUTLET TUBE | |
| 32 | D***4 | CLAMP | |
| 33 | D***9 | CLAMP | |
| 34 | B***5 | Hexagon bolts with flange | |
| 35 | D***A | FUEL INJECTION PUMP FUEL INLET TUBE | |
| 36 | D***3 | JOINT ASSY | |
| 37 | D***8 | FUEL INJECTION PUMP FUEL RETURN TUBE ASSY |
