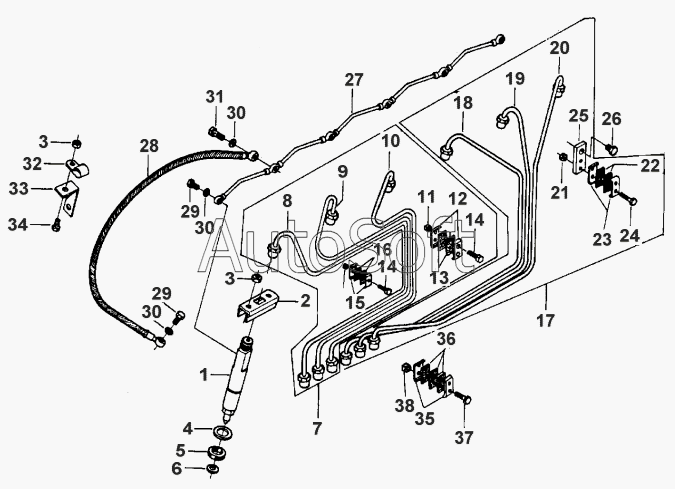

Каталог запасных частей к технике: Valmet 611 DSL (2008). FUEL PIPINGS
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | V***0 | Atomiser | |
| 2 | V***3 | Retainer | |
| 3 | V***0 | Nut | |
| 4 | V***5 | Washer | |
| 5 | V***6 | Seal | |
| 6 | V***5 | Washer | |
| 7 | V***2 | Tubing | |
| 8 | V***6 | Injection Pipe | |
| 9 | V***7 | Injection Pipe | |
| 10 | V***8 | Injection Pipe | |
| 11 | V***2 | Nut | |
| 12 | V***6 | Holding Fixture | |
| 13 | V***3 | Rubber Strap | |
| 14 | V***2 | Screw | |
| 15 | V***5 | Clamp | |
| 16 | V***2 | Spacer | |
| 17 | V***3 | Tubing | |
| 18 | V***9 | Injection Pipe | |
| 19 | V***0 | Injection Pipe | |
| 20 | V***1 | Injection Pipe | |
| 21 | V***2 | Nut | |
| 22 | V***3 | Rubber Strap | |
| 23 | V***6 | Holding Fixture | |
| 24 | V***2 | Screw | |
| 25 | V***1 | Support | |
| 26 | V***0 | Screw | |
| 27 | V***0 | Tube | |
| 28 | V***2 | Tube | |
| 29 | V***9 | Screw | |
| 30 | V***0 | Seal | |
| 31 | V***3 | Screw | |
| 32 | V***2 | Clamp | |
| 33 | V***1 | Support | |
| 34 | V***0 | Screw | |
| 35 | V***6 | Holding Fixture | |
| 36 | V***3 | Rubber Strap | |
| 37 | V***2 | Screw | |
| 38 | V***2 | Nut |
