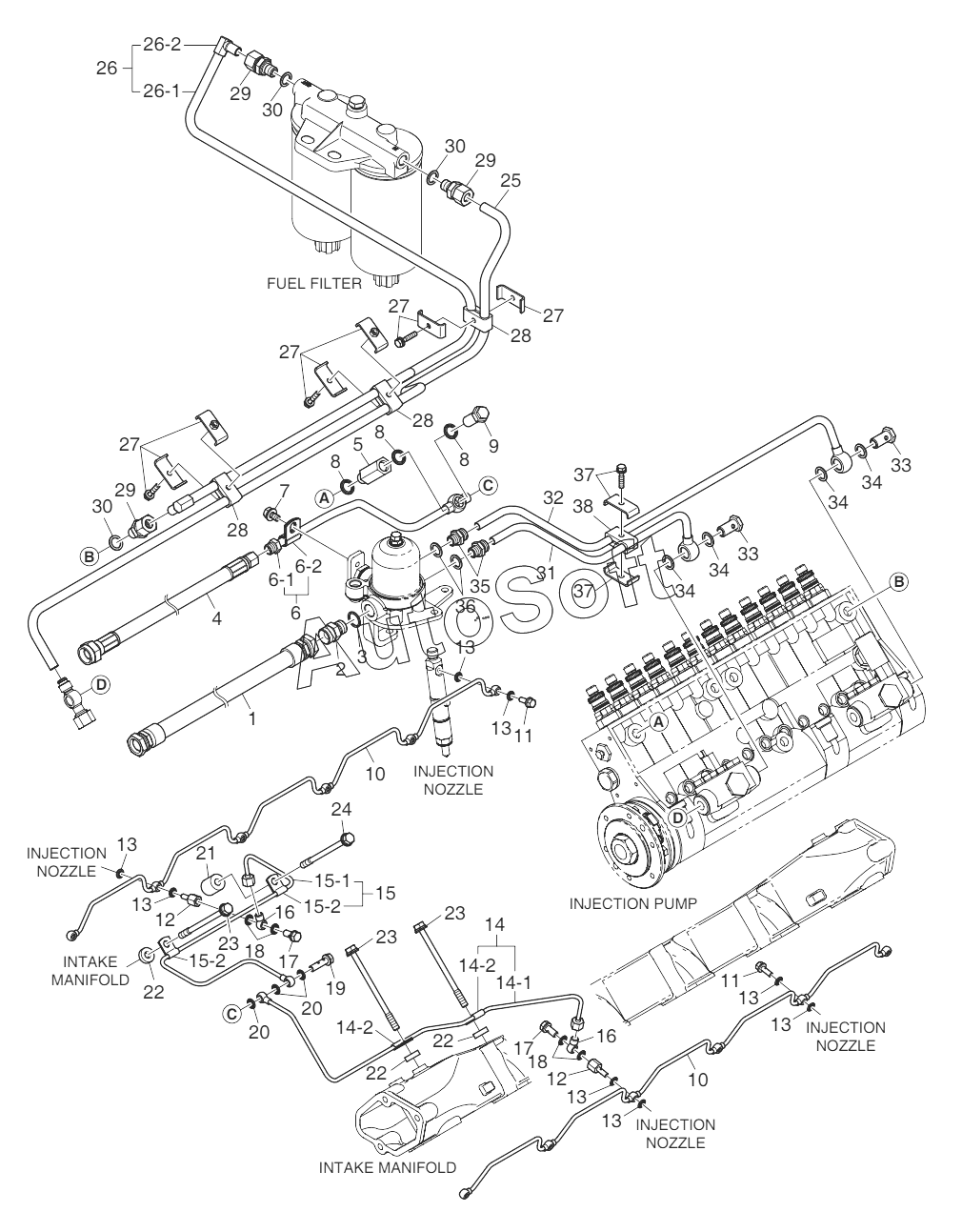

Каталог запасных частей к технике: Doosan DP222LCS (2013). Fuel Line
1
2
3
4
5
6
6-1
6-2
7
8
8
8
9
10
10
11
11
12
12
13
13
13
13
13
13
13
13
14
14-1
14-2
14-2
15
15-1
15-2
15-2
16
16
17
17
18
18
19
20
20
21
22
22
22
23
23
23
24
25
26
26-1
26-2
27
27
27
27
28
28
28
29
29
29
30
30
30
31
32
33
33
34
34
34
34
35
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Hose | |
| 10 | 6***4 | Pipe | |
| 11 | 1***0 | Screw | |
| 12 | 1***3 | Screw | |
| 13 | 4***4 | Sealring | |
| 14 | 4***5 | Fuel return pipe assy | |
| 14-1 | 4***7 | Pipe | |
| 14-2 | 6***8 | Clip | |
| 15 | 4***9 | Fuel return pipe assy | |
| 15-1 | 4***7 | Pipe | |
| 15-2 | 6***8 | Clip | |
| 16 | 6***7 | Union | |
| 17 | 1***6 | Screw | |
| 18 | 6***1 | Ring | |
| 19 | 1***4 | Screw | |
| 2 | 6***5 | Nipple | |
| 20 | 6***1 | Ring | |
| 21 | 6***4 | Spacer | |
| 22 | 6***1 | Spacer | |
| 23 | 0***3 | Bolt | |
| 24 | 0***1 | Bolt | |
| 25 | 4***9 | Pipe | |
| 26 | 4***1 | Pipe | |
| 26-1 | 4***0 | Pipe | |
| 26-2 | 4***9 | Connecter | |
| 27 | 1***4 | Pipe clip assy | |
| 28 | 3***7 | Insulator | |
| 29 | 1***7 | Nipple | |
| 3 | 0***2 | Ring | |
| 30 | 0***6 | Ring | |
| 31 | 4***7 | Pipe | |
| 32 | 4***8 | Pipe | |
| 33 | 0***4 | Screw | |
| 34 | 0***6 | Ring | |
| 35 | 0***3 | Fitting | |
| 36 | 0***6 | Ring | |
| 37 | 1***4 | Pipe clip assy | |
| 38 | 3***6 | Insulator | |
| 4 | 6***7 | Hose | |
| 5 | 4***1 | Adapter | |
| 6 | 4***9 | Fuel return pipe assy | |
| 6-1 | 4***0 | Pipe | |
| 6-2 | 6***A | Clip | |
| 7 | 0***1 | Bolt | |
| 8 | 6***3 | Ring | |
| 9 | 6***2 | Valve |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
