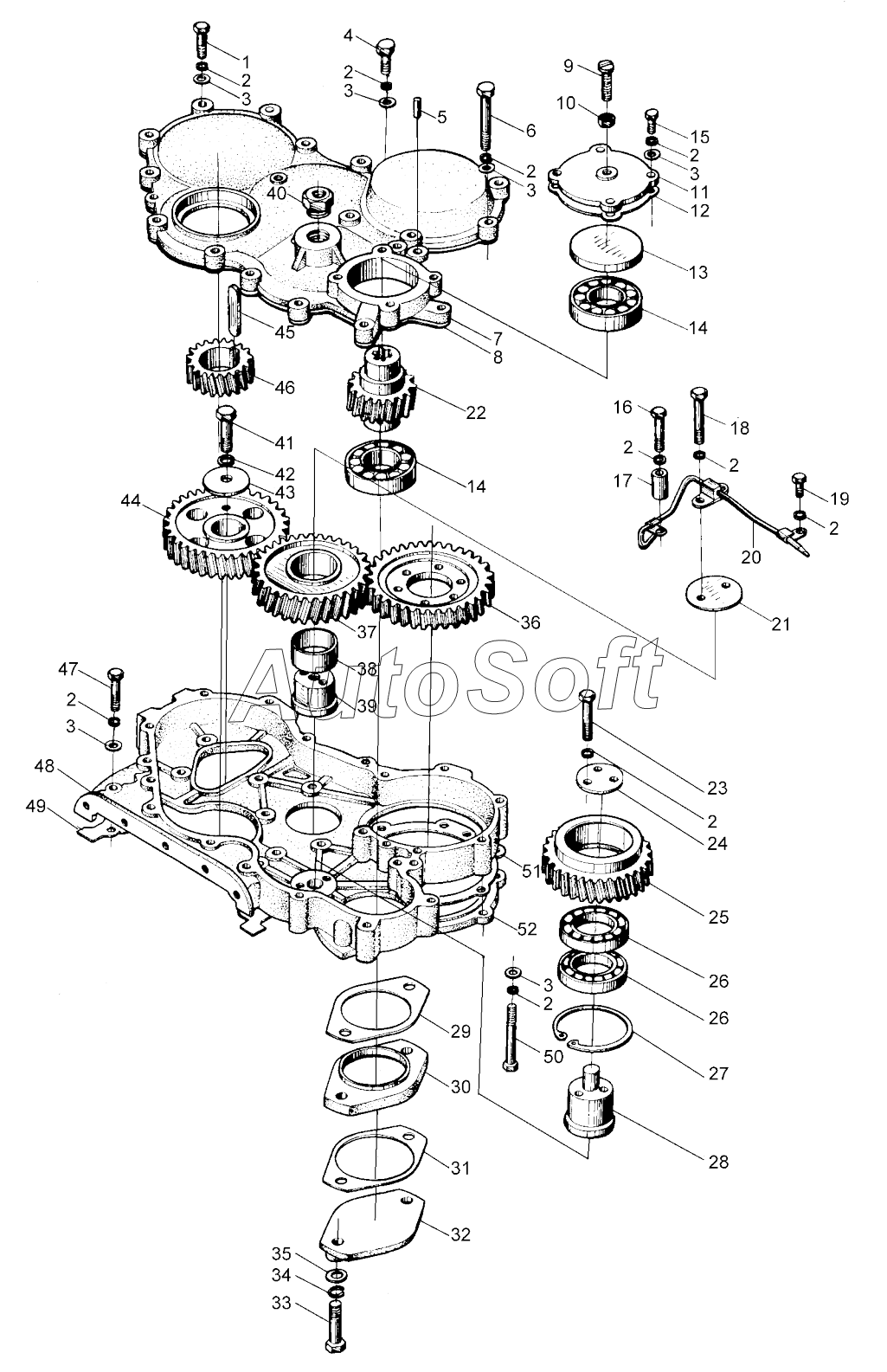

Каталог запасных частей к технике: XINCHAI 490BPG (2008). Timing gear train assembly
40
28
29
30
31
32
33
34
35
36
37
38
39
27
41
42
43
44
45
46
47
48
49
50
51
52
14
14
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***0 | Bolt | |
| 2 | G***7 | Washer | |
| 3 | G***7 | Washer | |
| 4 | G***0 | Bolt | |
| 5 | G***0 | Pin | |
| 6 | G***0 | Bolt | |
| 7 | 4***1 | Cover | |
| 8 | 4***2 | Gasket | |
| 9 | 4***4 | Adjusting screw | |
| 10 | G***0 | Nut | |
| 11 | 4***8 | Bearing cover | |
| 12 | 4***9 | Gasket | |
| 13 | 4***1 | End plate | |
| 14 | G***4 | Bearing | |
| 15 | G***0 | Bolt | |
| 16 | G***0 | Bolt | |
| 17 | 4***3 | Washer | |
| 18 | G***0 | Bolt | |
| 19 | G***0 | Bolt | |
| 20 | 4***0 | Oil pipe | |
| 21 | 4***1 | End plate | |
| 22 | 4***7 | Hydraulic pump gear | |
| 23 | G***0 | Bolt | |
| 24 | 4***6 | Snap plate | |
| 25 | 4***4 | Bridge gear | |
| 26 | G***4 | Bearing | |
| 27 | G***6 | Snap ring | |
| 28 | 4***5 | Gear shaft | |
| 29 | 4***0 | Gasket | |
| 30 | 4***1 | Connecting plate | |
| 31 | 4***2 | Gasket | |
| 32 | 4***3 | End cover | |
| 33 | G***6 | Bolt | |
| 34 | G***7 | Washer | |
| 35 | G***7 | Washer | |
| 36 | 4***3 | Pump timing gear | |
| 37 | 4***6 | Timing idle gear | |
| 38 | 4***5 | Bushing | |
| 39 | 4***4 | Idle gear shaft | |
| 40 | 4***2 | Screw | |
| 41 | G***0 | Bolt | |
| 42 | G***7 | Washer | |
| 43 | 4***1 | Stopping plate for camshaft timing gear | |
| 44 | 4***9 | Camshaft timing gear | |
| 45 | G***9 | Key | |
| 46 | 4***7 | Crankshaft timing gear | |
| 47 | G***0 | Bolt | |
| 48 | 4***3 | Timing gear housing | |
| 49 | 4***9 | Gasket | |
| 50 | G***0 | Bolt | |
| 51 | 4***8 | Gasket | |
| 52 | 4***4 | Connecting flange |
