Каталог запасных частей к технике: XINCHAI 485 (2008). Система смазки ДВС
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

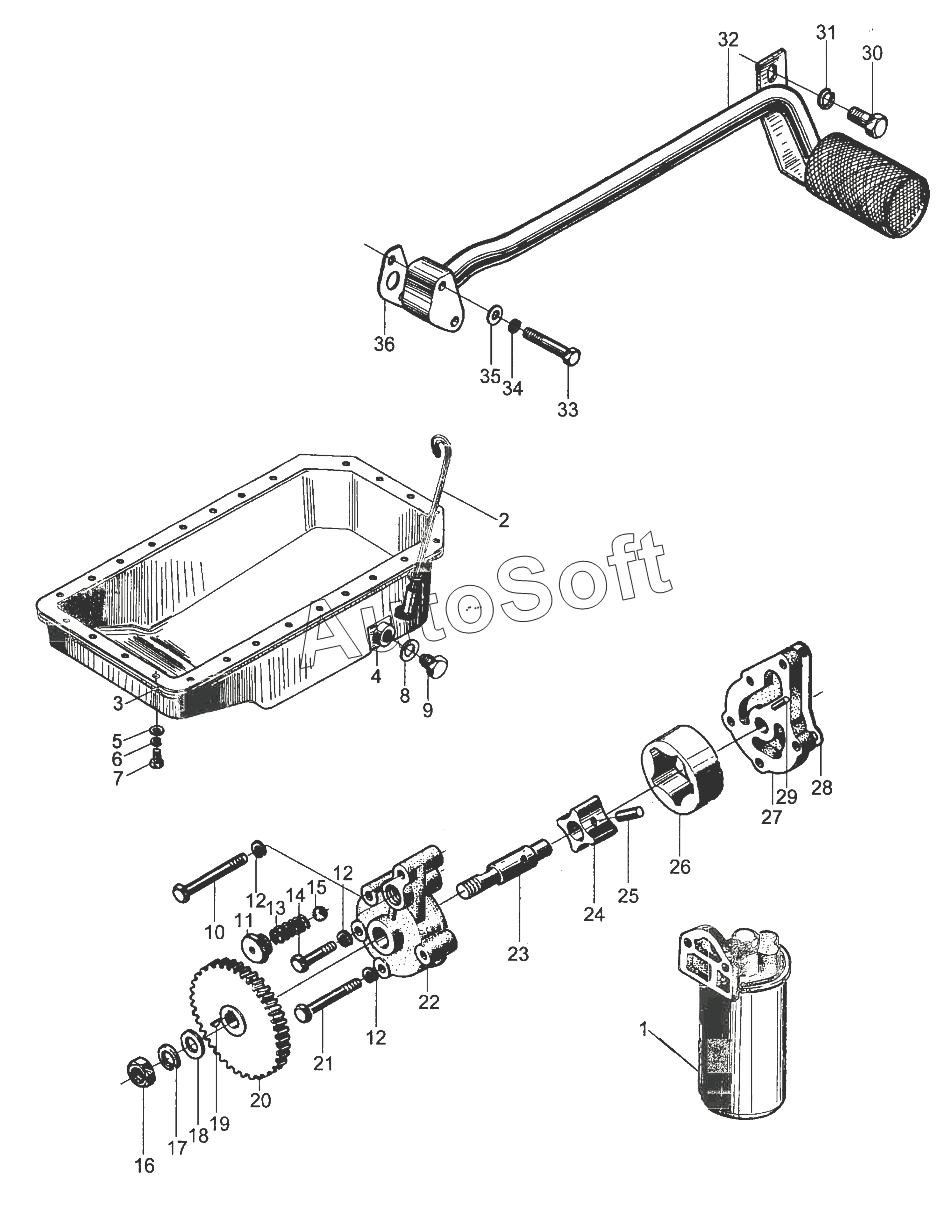

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Масляный фильтр | |
| 2 | N***0 | Щуп | |
| 3 | N***2 | Прокладка масляного поддона | |
| 4 | N***0 | Масляный поддон | |
| 5 | G***5 | Washer | |
| 6 | G***7 | Spring washer | |
| 7 | G***0 | Bolt | |
| 8 | J***7 | Seal ring | |
| 9 | J***9 | Magnetic plug | |
| 10 | G***0 | Bolt | |
| 11 | N***6 | Клапан регулировки давления | |
| 12 | G***7 | Spring washer | |
| 13 | N***5 | Пружина регулятора давления | |
| 14 | G***0 | Bolt | |
| 15 | G***9 | Steel ball | |
| 16 | G***0 | Низкая гайка | |
| 17 | G***7 | Washer | |
| 18 | G***5 | Washer | |
| 19 | G***9 | Key | |
| 20 | N***7 | Шестерня маслонасоса | |
| 21 | G***0 | Bolt | |
| 22 | N***1 | Корпус маслонасоса | |
| 23 | N***1 | Вал маслонасоса | |
| 24 | N***2 | Внутренний ротор | |
| 25 | 4***3 | Pin | |
| 26 | N***4 | Внешний ротор | |
| 27 | N***2 | Крышка маслонасоса | |
| 28 | N***3 | Прокладка маслонасоса | |
| 29 | G***0 | Штифт | |
| 30 | G***0 | Bolt | |
| 31 | G***7 | Spring washer | |
| 32 | N***1 | Впускная трубка маслопровода | |
| 33 | G***0 | Bolt | |
| 34 | G***7 | Spring washer | |
| 35 | G***5 | Washer | |
| 36 | N***1 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
