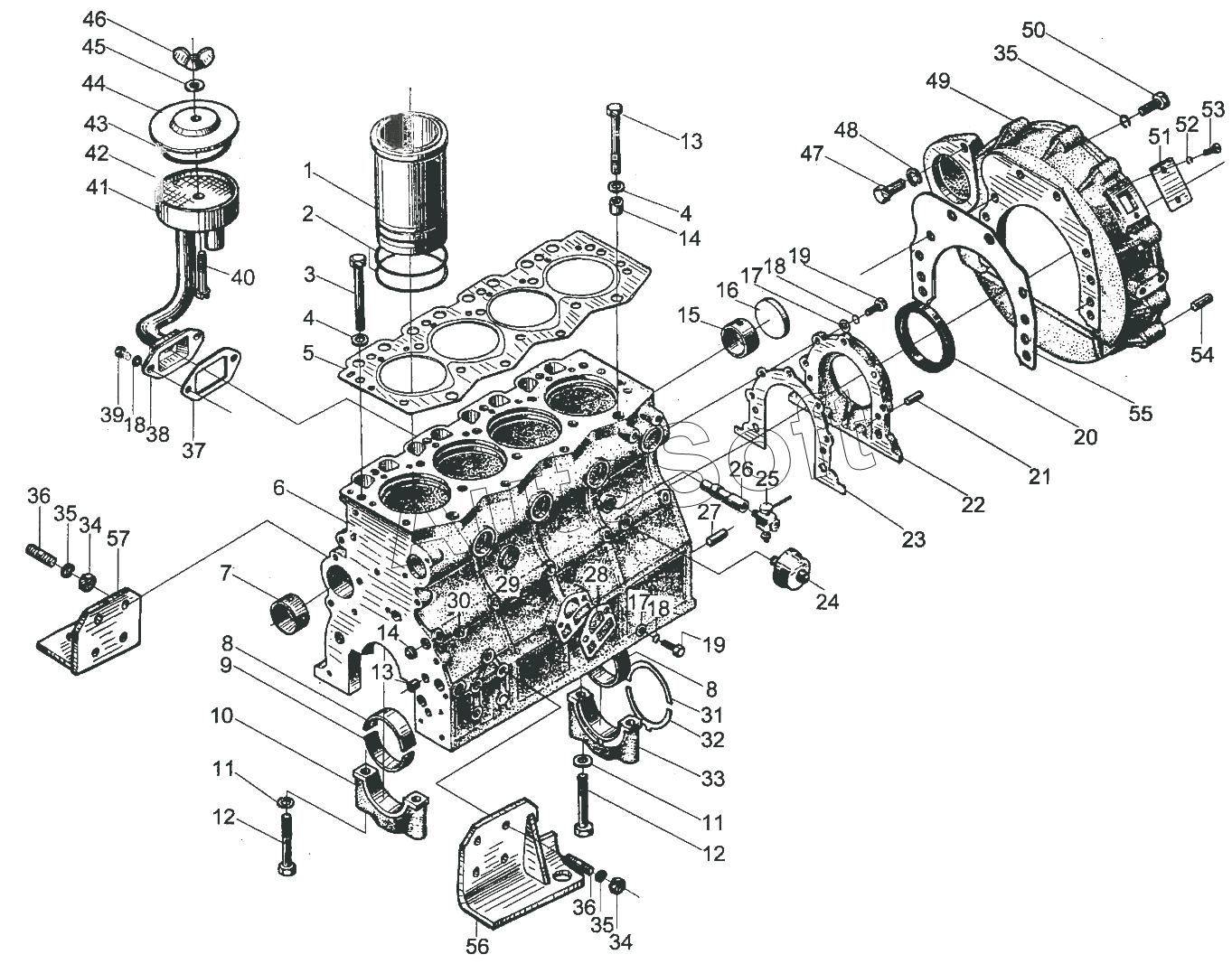

Каталог запасных частей к технике: XINCHAI 485 (2008). Блок цилиндров в сборе
44
30
31
32
33
34
34
35
35
35
36
36
37
38
39
40
41
42
43
29
45
46
47
48
49
50
51
52
53
54
55
56
57
15
2
3
4
4
5
6
7
8
8
9
10
11
11
12
12
13
13
14
14
1
16
17
17
18
18
18
19
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | N***5 | Гильза цилиндра | |
| 2 | 4***6 | Water seal ring | |
| 3 | N***2 | Болт головки блока цилиндров | |
| 4 | N***4 | Шайба болта головки блока цилиндров | |
| 5 | N***4 | Прокладка головки блока цилиндров | |
| 6 | N***1 | Блок цилиндров | |
| 7 | N***3 | Втулка распределительного вала | |
| 8 | N***4 | Коренной подшипник, верхняя половина | |
| 9 | N***3 | Коренной подшипник, нижняя половина | |
| 10 | N***4 | Крышка коренного подшипника | |
| 11 | N***5 | Шайба крышки коренного подшипника | |
| 12 | N***6 | Болт крышки коренного подшипника | |
| 13 | N***3 | Болт головки блока цилиндров | |
| 14 | N***3 | Направляющая втулка головки блока цилиндров | |
| 15 | N***9 | Задняя втулка распределительного вала | |
| 16 | N***8 | Заглушка | |
| 17 | G***5 | Шайба | |
| 18 | G***7 | Spring washer | |
| 19 | G***0 | Bolt | |
| 20 | С***2 | Сальник | |
| 21 | G***0 | Штифт | |
| 22 | N***4 | Крышка заднего сальника | |
| 23 | N***5 | Прокладка крышки заднего сальника | |
| 24 | 4***8 | Pulg | |
| 25 | 4***0 | Сливная пробка | |
| 26 | N***4 | Соединительная трубка сливной пробки | |
| 27 | G***0 | Штифт | |
| 28 | N***3 | Прокладка масляного фильтра | |
| 29 | Z***8 | Заглушка | |
| 30 | N***0 | Заглушка | |
| 31 | N***6 | Упорный подшипник коленчатого вала | |
| 32 | N***2 | Упорный подшипник коленчатого вала | |
| 33 | N***7 | Задняя крышка коренного подшипника | |
| 34 | G***0 | Nut | |
| 35 | G***7 | Spring washer | |
| 36 | G***8 | Болт | |
| 37 | N***1 | Прокладка крышки | |
| 38 | N***2 | Накладка | |
| 39 | G***0 | Bolt | |
| 40 | G***0 | Винт | |
| 41 | 4***6 | Воздухозаборник, нижняя часть | |
| 42 | Ф***р | Фильтр сетчатый | |
| 43 | 4***9 | Уплотнительное кольцо О-образное | |
| 44 | 4***5 | Воздухозаборник, верхняя часть | |
| 45 | G***5 | Washer | |
| 46 | G***8 | Гайка | |
| 47 | G***0 | Bolt | |
| 48 | G***7 | Spring washer | |
| 49 | N***1 | Картер маховика | |
| 50 | G***0 | Bolt | |
| 51 | N***3 | Крышка, смотровое окно | |
| 52 | G***7 | Spring washer | |
| 53 | G***0 | Screw | |
| 54 | G***0 | Штифт | |
| 55 | N***4 | Прокладка картера маховика | |
| 56 | N***0 | Правый передний кронштейн крепления двигателя | |
| 57 | N***0 | Левый передний кронштейн крепления двигателя |
