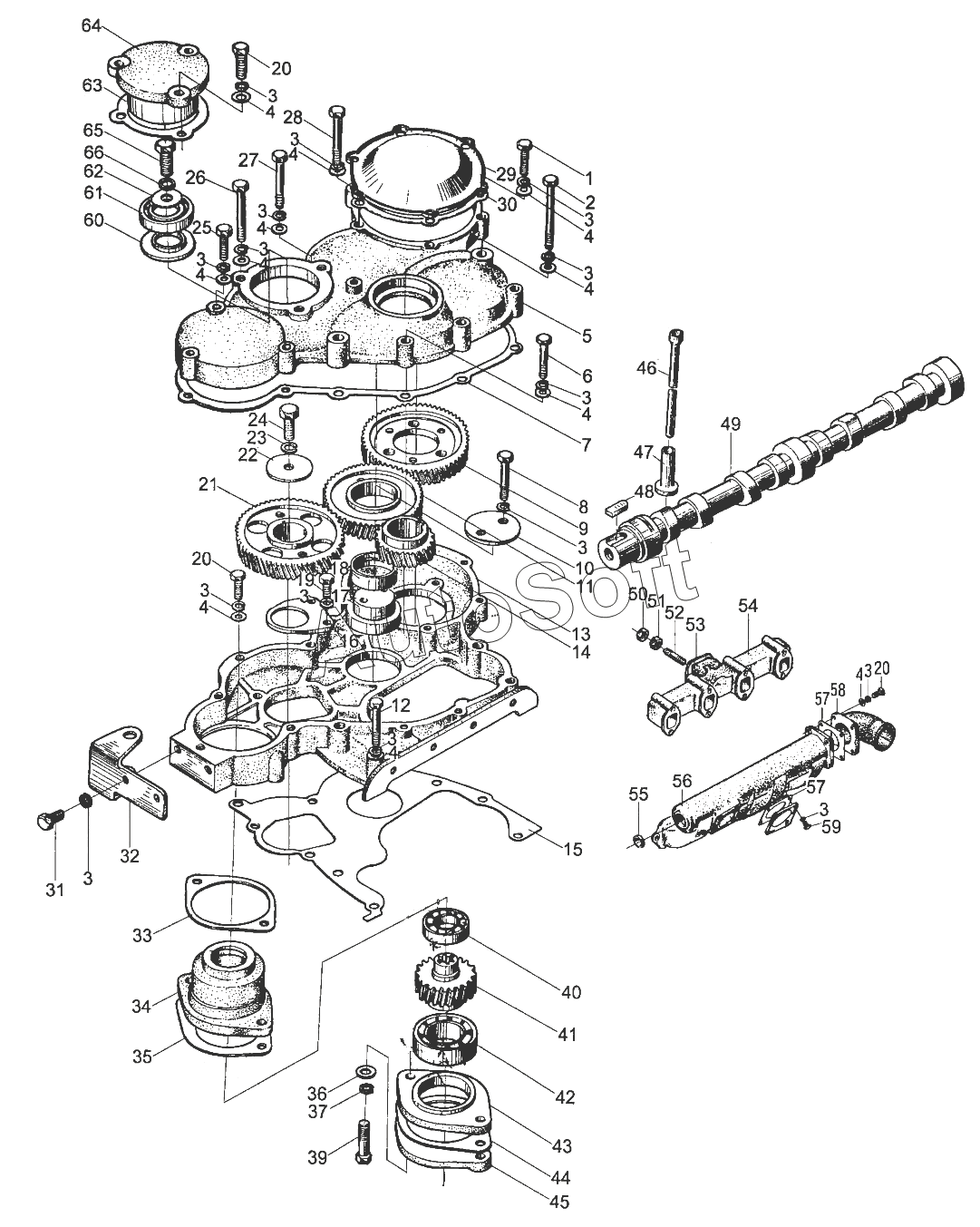

Каталог запасных частей к технике: XINCHAI 485 (2008). Газораспределительная система
42
50
49
48
47
46
45
44
43
51
41
40
39
37
36
35
34
33
52
53
54
55
56
57
57
58
59
60
61
62
63
64
65
66
17
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
1
18
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***0 | Bolt | |
| 2 | G***0 | Bolt | |
| 3 | G***7 | Spring washer | |
| 4 | G***5 | Washer | |
| 5 | N***1 | Крышка картера | |
| 6 | G***0 | Bolt | |
| 7 | N***2 | Прокладка | |
| 8 | G***0 | Bolt | |
| 9 | N***3 | Распределительная шестерня топливного насоса | |
| 10 | N***2 | Прижимная пластина распределительной шестерни | |
| 11 | N***6 | Промежуточная шестерня | |
| 12 | G***0 | Bolt | |
| 13 | N***3 | Картер | |
| 14 | N***7 | Распределительная шестерня коленчатого вала | |
| 15 | N***9 | Прокладка картера | |
| 16 | N***8 | Стопорная пластина коленчатого вала | |
| 17 | N***A | Вал распределительной шестерни | |
| 18 | N***5 | Втулка распределительной шестерни | |
| 19 | G***0 | Bolt | |
| 20 | G***0 | Bolt | |
| 21 | N***9 | Шестерня распределительного вала | |
| 22 | N***1 | Прижимная шайба распределительного вала | |
| 23 | G***7 | Spring washer | |
| 24 | G***0 | Bolt | |
| 25 | G***0 | Bolt | |
| 26 | G***0 | Bolt | |
| 27 | G***0 | Bolt | |
| 28 | G***0 | Bolt | |
| 29 | N***5 | Крышка топливного насоса | |
| 30 | N***6 | Прокладка крышки топливного насоса | |
| 31 | G***0 | Bolt | |
| 32 | N***2 | Кронштейн | |
| 33 | N***1 | Прокладка корпуса гидронасоса | |
| 34 | N***0 | Корпус привода гидронасоса | |
| 35 | N***2 | Соединительная прокладка гидронасоса | |
| 36 | G***5 | Washer | |
| 37 | G***7 | Spring washer | |
| 39 | G***0 | Bolt | |
| 40 | G***4 | Bearing | |
| 41 | N***7 | Шестерня привода гидронасоса | |
| 42 | G***4 | Подшипник | |
| 43 | N***3 | Соединительная пластина гидронасоса | |
| 44 | N***4 | Прокладка гидронасоса | |
| 45 | N***5 | Торцевая заглушка | |
| 46 | N***3 | Штанга толкателя | |
| 47 | N***2 | Толкатель | |
| 48 | G***8 | Шпонка | |
| 49 | N***1 | Распределительный вал | |
| 50 | G***0 | Nut | |
| 51 | G***0 | Nut | |
| 52 | G***8 | Болт | |
| 53 | П***а | Прокладка выпускного коллектора | |
| 54 | N***3 | Выпускной коллектор | |
| 55 | Z***8 | Заглушка | |
| 56 | N***2 | Воздухозаборная трубка | |
| 57 | N***4 | Прокладка воздухозаборной трубки | |
| 58 | N***2 | Соединительная трубка | |
| 59 | G***0 | Bolt | |
| 60 | N***3 | Втулка подшипника распредвала | |
| 61 | G***4 | Bearing | |
| 62 | N***2 | Накладка опорная подшипника | |
| 63 | N***4 | Посадочная поверхность подшипника распредвала | |
| 64 | N***1 | Гнездо подшипника распределительного вала | |
| 65 | G***0 | Bolt | |
| 66 | G***7 | Spring washer |
