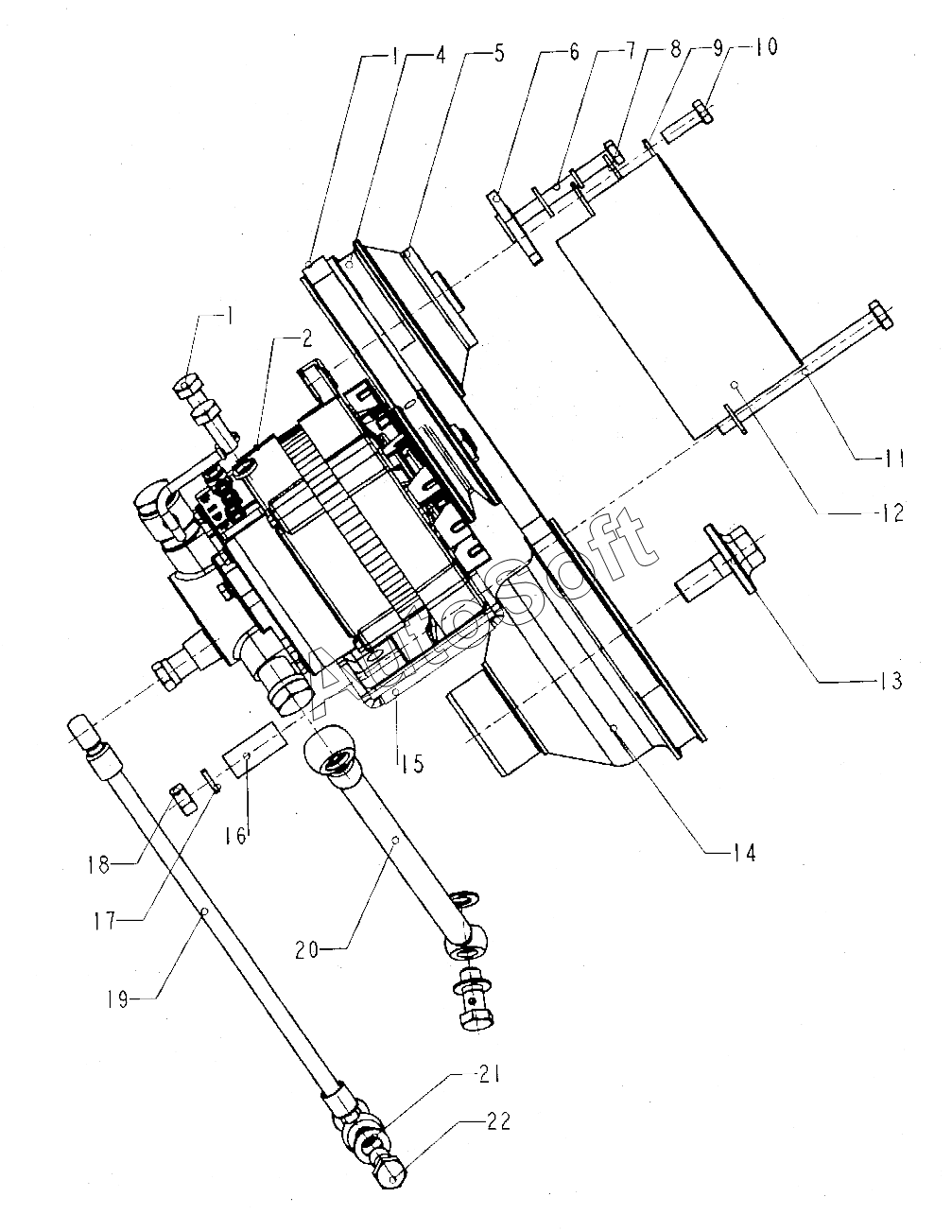

Каталог запасных частей к технике: XINCHAI 4D32ZT31 (2008). Generator and belt assembly
12
22
21
20
19
18
17
16
15
14
13
1
1
11
10
9
8
7
6
5
4
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***5 | Bolt M10x25 | |
| 2 | 4***0 | Charging generator | |
| 3 | A***e | Fan belt AV15x680Le | |
| 4 | A***e | Fan belt AV15x930Le | |
| 5 | 4***3 | Fan pulley | |
| 6 | 4***3 | Adjusting lever for generator | |
| 7 | G***0 | Bolt M8x70 | |
| 8 | G***8 | Washer 8 | |
| 9 | G***8 | Washer 8 | |
| 10 | G***5 | Bolt M8x25 | |
| 11 | G***5 | Bolt М10x115 | |
| 12 | 4***2 | Generator protective cover | |
| 13 | 4***8 | Starting pawl | |
| 14 | 4***1 | Crankshaft V-belt | |
| 15 | 4***4 | Generator bracket | |
| 16 | 4***3 | Generator bracket liner pipe | |
| 17 | G***0 | Washer 10 | |
| 18 | G***9 | Nut M10 | |
| 19 | 4***А | Vacuum pump oil inlet unit | |
| 20 | 4***А | Vacuum pump oil return unit | |
| 21 | N***8 | Copper washer | |
| 22 | N***2 | Fuel pipe connector screw |
