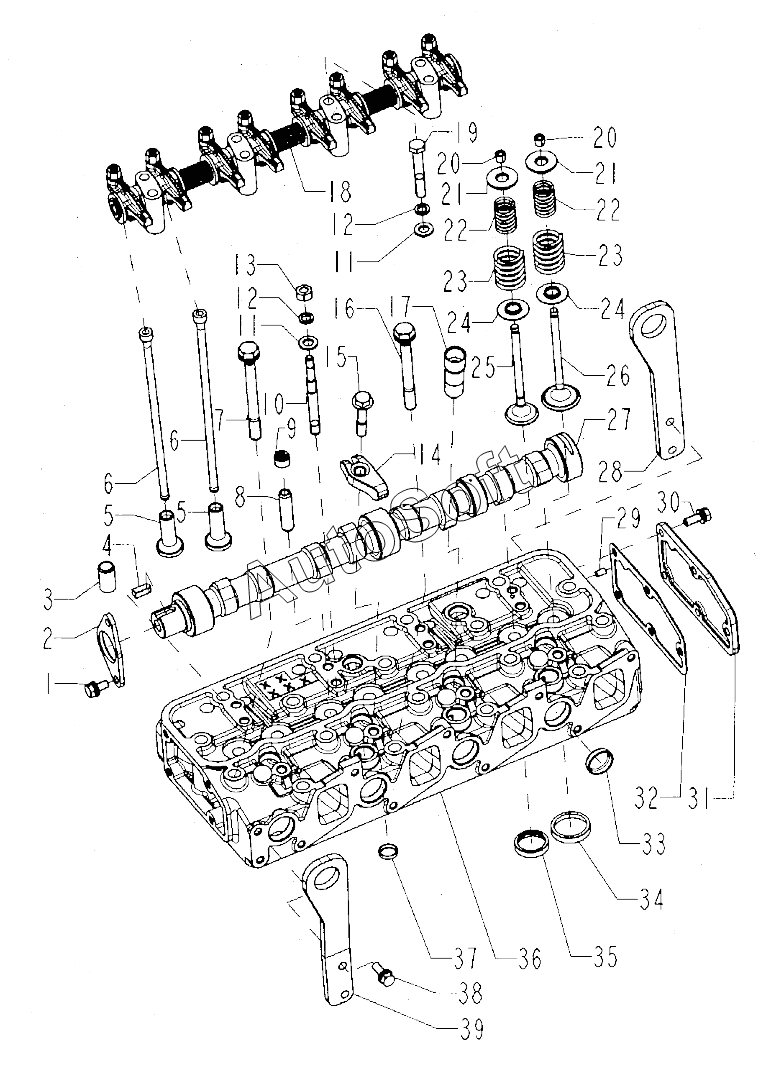

Каталог запасных частей к технике: XINCHAI 4D32ZT31 (2008). Cylinder head and gas exchanging system assembly
30
21
21
22
22
23
23
24
24
25
26
27
28
29
20
20
31
32
33
34
35
36
37
38
39
11
11
2
3
4
5
5
6
6
7
8
9
10
1
12
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***8 | Bolt M8x18 | |
| 2 | 4***8 | Thrust plate for camshaft | |
| 3 | 4***0 | Block set | |
| 4 | G***2 | Key | |
| 5 | 4***2 | Push tappet | |
| 6 | 4***3 | Push rod | |
| 7 | 4***A | Bolt | |
| 8 | A***A | Valve guide | |
| 9 | A***6 | Oil seal | |
| 10 | 4***1 | Stud | |
| 11 | G***0 | Washer 10 | |
| 12 | G***0 | Washer 10 | |
| 13 | G***0 | Nut | |
| 14 | A***A | Pressure plate | |
| 15 | A***9 | Bolt | |
| 16 | 4***A | Bolt | |
| 17 | A***9 | Sleeve tube | |
| 18 | 4***0 | Valve rocker arm part | |
| 19 | G***5 | Bolt M10x65 | |
| 20 | 4***1 | Split valve retainer | |
| 21 | 4***7 | Valve spring seat, upper | |
| 22 | 4***5 | Valve spring, inner | |
| 23 | 4***4 | Valve spring, outer | |
| 24 | 4***1 | Lower seat, valve spring | |
| 25 | 4***5 | Exhaust valve | |
| 26 | A***4 | Intake valve | |
| 27 | 4***2 | Camshaft | |
| 28 | 4***1 | Hoisting bracket | |
| 29 | 4***1 | Block | |
| 30 | G***2 | Bolt M8x22 | |
| 31 | 4***2 | Rear cover | |
| 32 | 4***А | Gasket | |
| 33 | 4***8 | Plug 30 | |
| 34 | 4***7 | Intake valve seat | |
| 35 | 4***8 | Exhaust valve seat | |
| 36 | A***1 | Cylinder head | |
| 37 | 4***7 | Pulg 20 | |
| 38 | 4***3 | Hoisting bracket | |
| 39 | G***5 | Bolt M8x25 |
