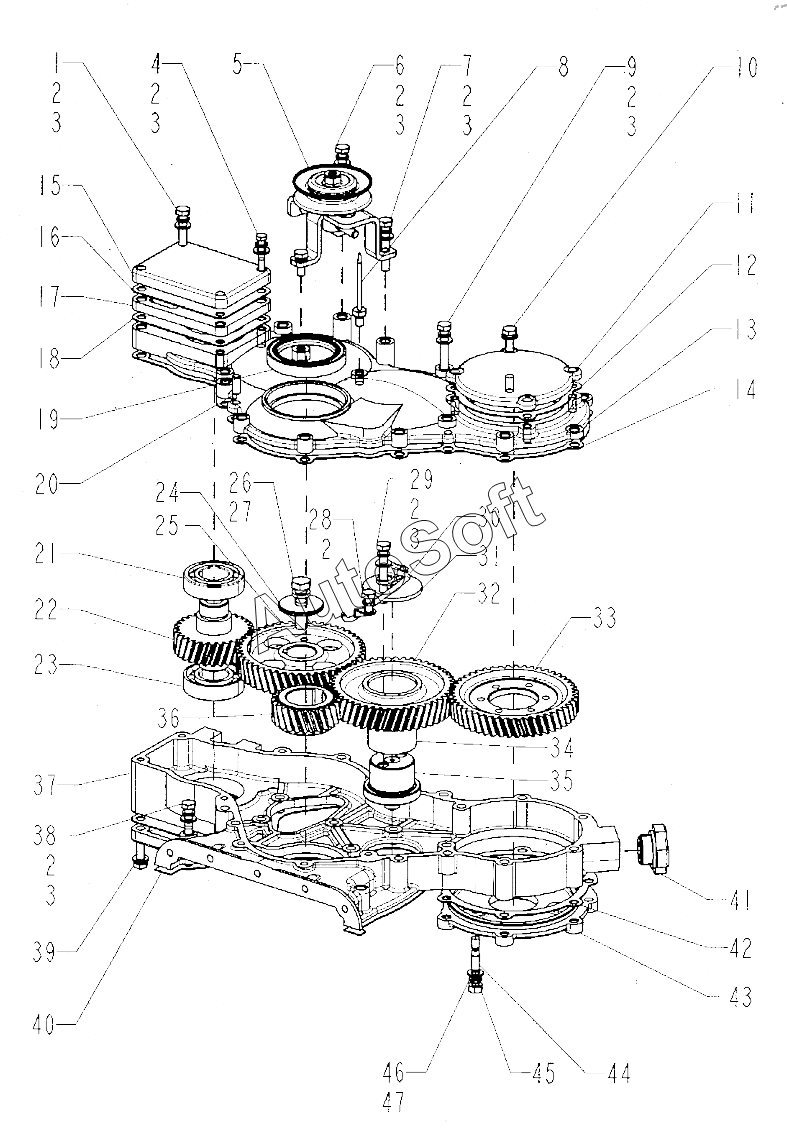

Каталог запасных частей к технике: XINCHAI 4D32ZT31 (2008). Timing gear train assembly
36
25
26
27
28
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
47
13
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***5 | Bolt M8x65 | |
| 2 | G***8 | Washer 8 | |
| 3 | G***8 | Washer 8 | |
| 4 | G***0 | BoltM8x40 | |
| 5 | 4***1 | Tensioning pulley assembly | |
| 6 | G***2 | Bolt M8x92 | |
| 7 | G***0 | Bolt M8x50 | |
| 8 | 4***2 | Timing pointer | |
| 9 | G***0 | Bolt M8x70 | |
| 10 | G***5 | Bolt M8x25 | |
| 11 | 4***6 | Air compressor plate | |
| 12 | 4***5 | Air compressor plate gasket | |
| 13 | 4***1 | Timing gear housing cover | |
| 14 | 4***1 | Timing gear housing cover gasket | |
| 15 | 4***А | Hydraulic pump end cover | |
| 16 | 4***1 | Hydraulic pump end cover gasket | |
| 17 | 4***1 | Front hydraulic pump connecting plate | |
| 18 | 4***7 | Front hydraulic pump connecting plate gasket | |
| 19 | 4***5 | Front oil seal | |
| 20 | G***B | Pin 8x20-B | |
| 21 | G***6 | Rolling bearing 6206 | |
| 22 | 4***1 | Hydraulic pump gear | |
| 23 | G***C | Rolling bearing 7206AC | |
| 24 | 4***1 | Camshaft timing gear plate | |
| 25 | 4***9 | Camshaft timing gear | |
| 26 | G***5 | Bolt M12x45 | |
| 27 | G***2 | Washer 12 | |
| 28 | G***6 | BoltM8x16 | |
| 29 | G***0 | Bolt M8x60 | |
| 30 | 4***0 | Fuel injection pipe welding unit | |
| 31 | 4***1 | Idler gear shaft plate | |
| 32 | 4***6 | Timing idler gear | |
| 33 | 4***3 | Fuel injection pump timing gear | |
| 34 | 4***5 | Timing idle gear bush | |
| 35 | 4***4 | Timing idle gear shaft | |
| 36 | 4***7 | Crankshaft timing gear | |
| 37 | 4***1 | Timing gear housing | |
| 38 | G***5 | Bolt М8х45 | |
| 39 | G***0 | Bolt М8х30 | |
| 40 | 4***9 | Timing gear housing gasket | |
| 41 | 4***0 | Timing gear housing oil filter cap assembly | |
| 42 | 4***8 | Fuel injection pump connecting flange gasket | |
| 43 | 4***4 | Fuel injection pump connecting flange | |
| 44 | G***0 | Stud AM10x30 | |
| 45 | G***0 | Nut | |
| 46 | G***0 | Washer 10 | |
| 47 | G***0 | Washer 10 |
