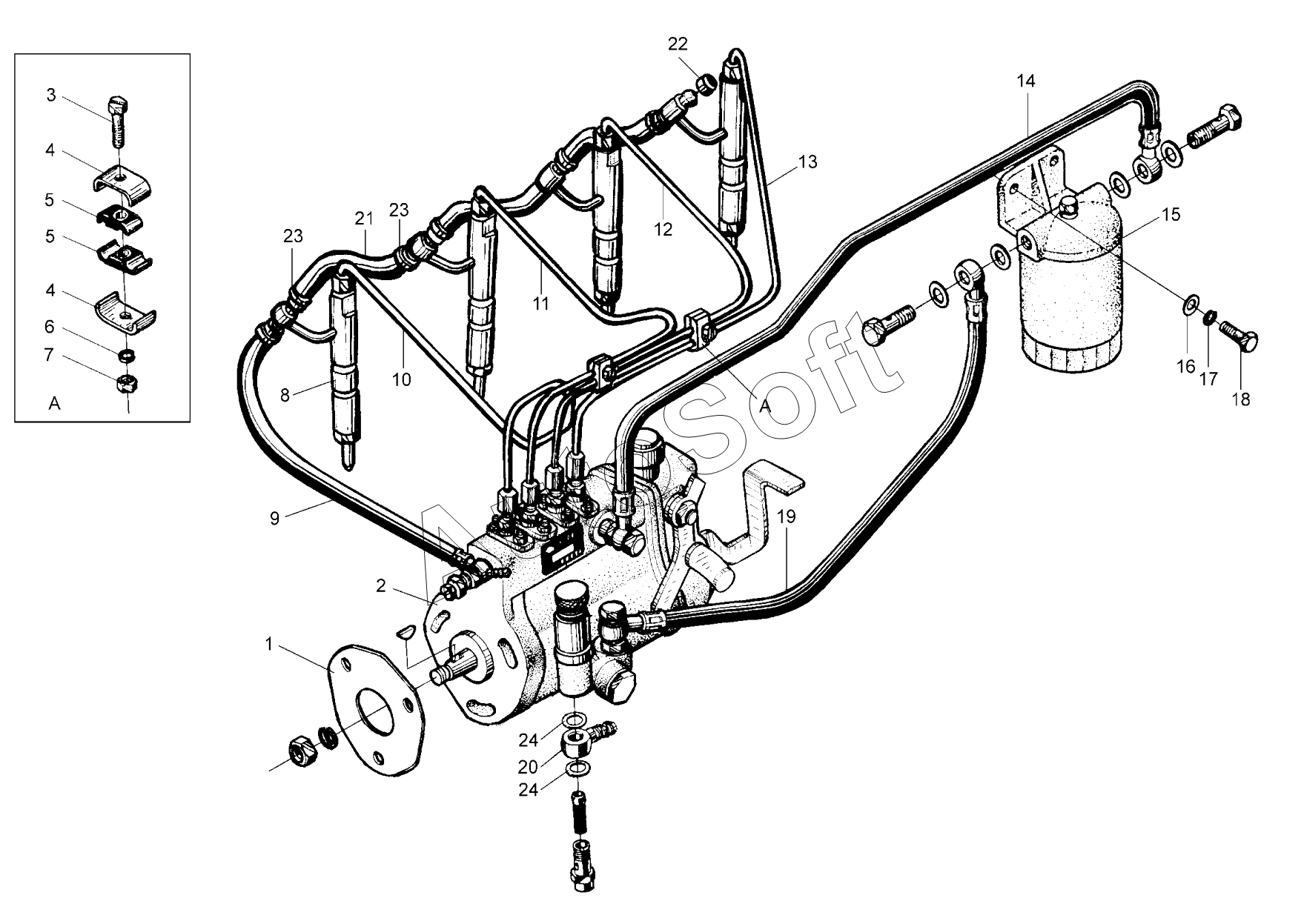

Каталог запасных частей к технике: XINCHAI C490BPG (2009). Fuel supply system assembly
13
24
24
23
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Gasket | |
| 2 | 4***0 | Fuel injection pump | |
| 3 | G***8 | Bolt | |
| 4 | 4***1 | Clamp | |
| 5 | 4***2 | Rubber gasket | |
| 6 | G***7 | Spring washer | |
| 7 | G***0 | Nut | |
| 8 | А***0 | Fuel injector | |
| 9 | А***1 | Injector leak-off pipe | |
| 10 | А***1 | 1st cylinder high pressure fuel tube | |
| 11 | А***1 | 2nd cylinder high pressure fuel tube | |
| 12 | А***1 | 3rd cylinder high pressure fuel tube | |
| 13 | А***1 | 4th cylinder high pressure fuel tube | |
| 14 | 4***0 | Fuel supply tube from fuel filter to injection pump | |
| 15 | 4***А | Fuel filter | |
| 16 | G***2 | Washer | |
| 17 | G***7 | Spring washer | |
| 18 | G***0 | Bolt | |
| 19 | 4***0 | Fuel supply tube from supply pump to fuel filter | |
| 20 | 4***4 | Fuel supply pump connector | |
| 21 | 4***2 | Sebific duct | |
| 22 | 4***1 | Leakproof cap | |
| 23 | 4***4 | Clamp | |
| 24 | J***7 | Springle Washer |
