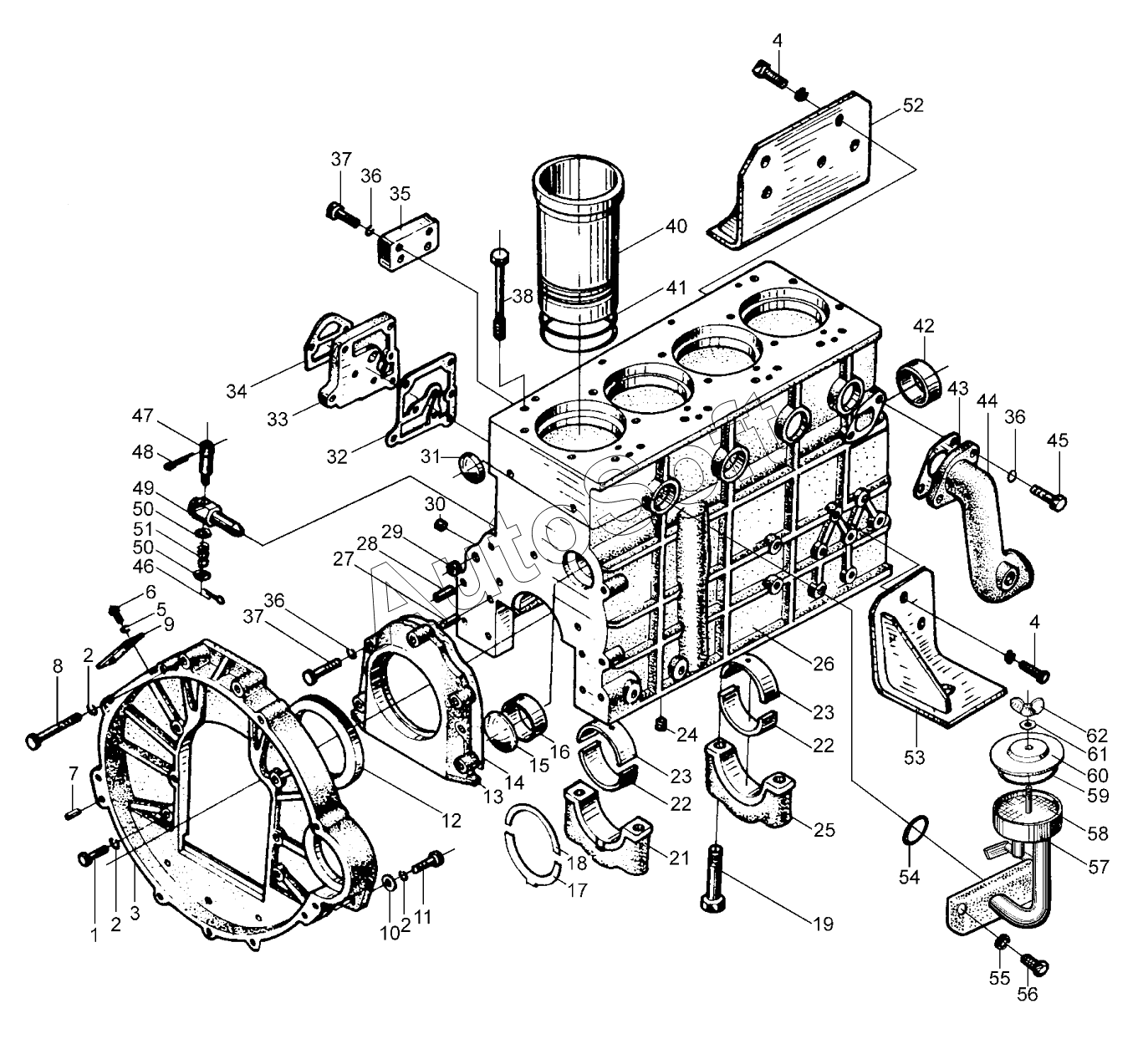

Каталог запасных частей к технике: XINCHAI C490BPG (2009). Cylinder block flywheel housing assembly
48
33
34
35
36
36
36
37
37
38
38
40
41
42
43
44
45
46
47
32
49
50
50
51
52
53
54
55
56
57
58
59
60
61
62
16
2
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
1
17
18
19
21
22
22
23
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***0 | Bolt | |
| 2 | G***7 | Spring washer | |
| 3 | 4***А | Flywheel housing | |
| 4 | G***0 | Bolt | |
| 5 | G***7 | Spring washer | |
| 6 | G***0 | Screw | |
| 7 | G***0 | Pin | |
| 8 | G***0 | Bolt | |
| 9 | 4***3 | Cover, inspection hole | |
| 10 | G***5 | Washer | |
| 11 | G***0 | Bolt | |
| 12 | O***2 | Oil seal | |
| 13 | 4***A | Oil seal seat | |
| 14 | 4***5 | Gasket | |
| 15 | 4***9 | Plug | |
| 16 | 4***8 | Bushing | |
| 17 | 4***2 | Lower thrust bushing | |
| 18 | 4***6 | Upper thrust bushing | |
| 19 | 4***А | Bolt | |
| 21 | 4***3 | Rear main bearing cover | |
| 22 | 4***3 | Lower half, ain bearing | |
| 23 | 4***4 | Upper half, main bearing | |
| 24 | 4***7 | Plug | |
| 25 | 4***2 | Main bearing cover | |
| 26 | 4***1 | Cylinder body | |
| 27 | G***0 | Pin B8x20 | |
| 28 | G***0 | Pin B10x24 | |
| 29 | 4***0 | Bowl-shaped plug 15 | |
| 30 | 4***9 | Plug R1/8 | |
| 31 | 4***9 | Plug 40 | |
| 32 | 4***1 | Oil filter gasket | |
| 33 | 4***2 | Oil filter back plate | |
| 34 | 4***3 | Gasket | |
| 35 | 4***В | Fuel filter back plate | |
| 36 | G***7 | Spring washer | |
| 37 | G***0 | Bolt | |
| 38 | 4***А | Bolt | |
| 38 | 4***А | Bolt | |
| 40 | 4***5 | Cylinder liner | |
| 41 | 4***6 | Water seal ring | |
| 42 | 4***7 | Camshaft bushing | |
| 43 | 4***2 | Gasket | |
| 44 | 4***1 | Water pipe | |
| 45 | G***0 | Bolt | |
| 46 | G***0 | Pin 1x12 | |
| 47 | 4***3 | Drain cock core | |
| 48 | 4***1 | Drain cock handle | |
| 49 | 4***2 | Cock body | |
| 50 | G***2 | Washer | |
| 51 | 4***4 | Spring | |
| 52 | 4***8 | Front bracket | |
| 53 | 4***8 | Front bracket | |
| 54 | 4***9 | O-ring | |
| 55 | G***7 | Spring washer | |
| 56 | G***0 | Bolt | |
| 57 | 4***6 | Lower body air intake device | |
| 58 | J***4 | Filter net | |
| 59 | 4***8 | Seal ring | |
| 60 | 4***5 | Upper cover, air intake device | |
| 61 | G***2 | Washer 6-140HV | |
| 62 | G***8 | Гайка |
