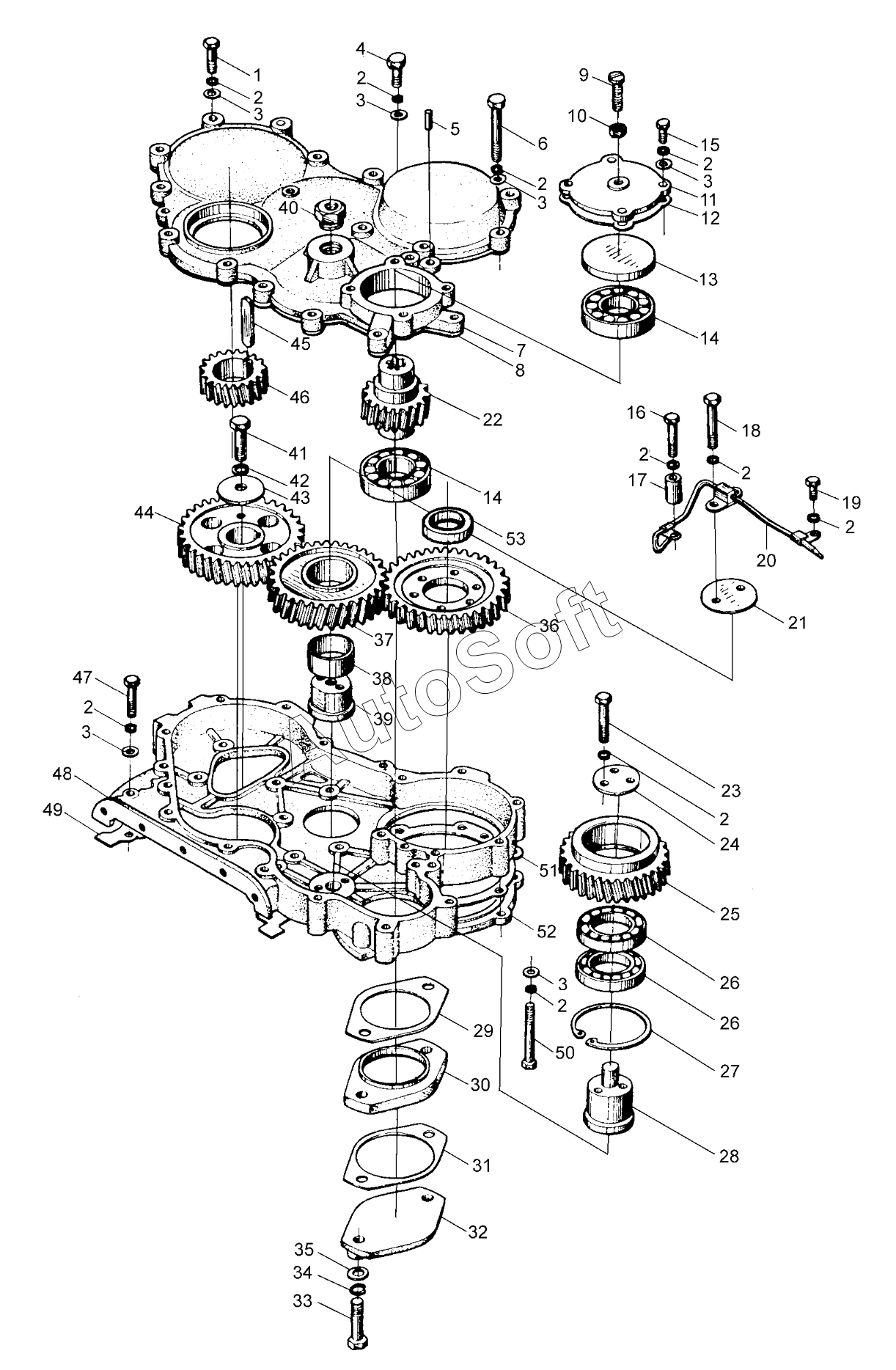

Каталог запасных частей к технике: XINCHAI C490BPG (2009). Timing gear train assembly
1
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***0 | Bolt | |
| 2 | G***7 | Washer | |
| 3 | G***7 | Washer | |
| 4 | G***0 | Bolt | |
| 5 | G***0 | Pin | |
| 6 | G***0 | Bolt | |
| 7 | 4***1 | Cover | |
| 8 | 4***2 | Gasket | |
| 9 | 4***4 | Adjusting screw | |
| 10 | G***0 | Nut | |
| 11 | 4***8 | Bearing cover | |
| 12 | 4***9 | Gasket | |
| 13 | 4***1 | End plate | |
| 14 | G***4 | Bearing | |
| 15 | G***0 | Bolt | |
| 16 | G***0 | Bolt | |
| 17 | 4***3 | Washer | |
| 18 | G***0 | Bolt | |
| 19 | G***0 | Bolt | |
| 20 | 4***0 | Oil pipe | |
| 21 | 4***1 | Idler gear shaft plate | |
| 22 | 4***7 | Hydraulic pump gear | |
| 23 | G***0 | Bolt | |
| 24 | 4***6 | Snap plate | |
| 25 | 4***4 | Bridge gear | |
| 26 | G***4 | Bearing | |
| 27 | G***6 | Snap ring | |
| 28 | 4***5 | Gear shaft | |
| 29 | 4***0 | Gasket | |
| 30 | 4***1 | Connecting plate | |
| 31 | 4***2 | Gasket | |
| 32 | 4***3 | End cover | |
| 33 | G***6 | Bolt | |
| 34 | G***7 | Washer | |
| 35 | G***7 | Washer | |
| 36 | 4***3 | Pump timing gear | |
| 37 | 4***6 | Timing idle gear | |
| 38 | 4***5 | Timing idle gear bush | |
| 39 | 4***4 | Timing idle gear shaft | |
| 40 | 4***2 | Screw | |
| 41 | G***0 | Bolt | |
| 42 | G***7 | Washer | |
| 43 | 4***1 | Camshaft timing gear plate | |
| 44 | 4***9 | Camshaft timing gear | |
| 45 | G***9 | Key | |
| 46 | 4***7 | Crankshaft timing gear | |
| 47 | G***0 | Bolt | |
| 48 | 4***3 | Timing gear housing | |
| 49 | 4***1 | Gasket | |
| 50 | G***0 | Bolt | |
| 51 | 4***8 | Gasket | |
| 52 | 4***1 | Connecting flange | |
| 53 | 4***5 | Axle sleeve |
