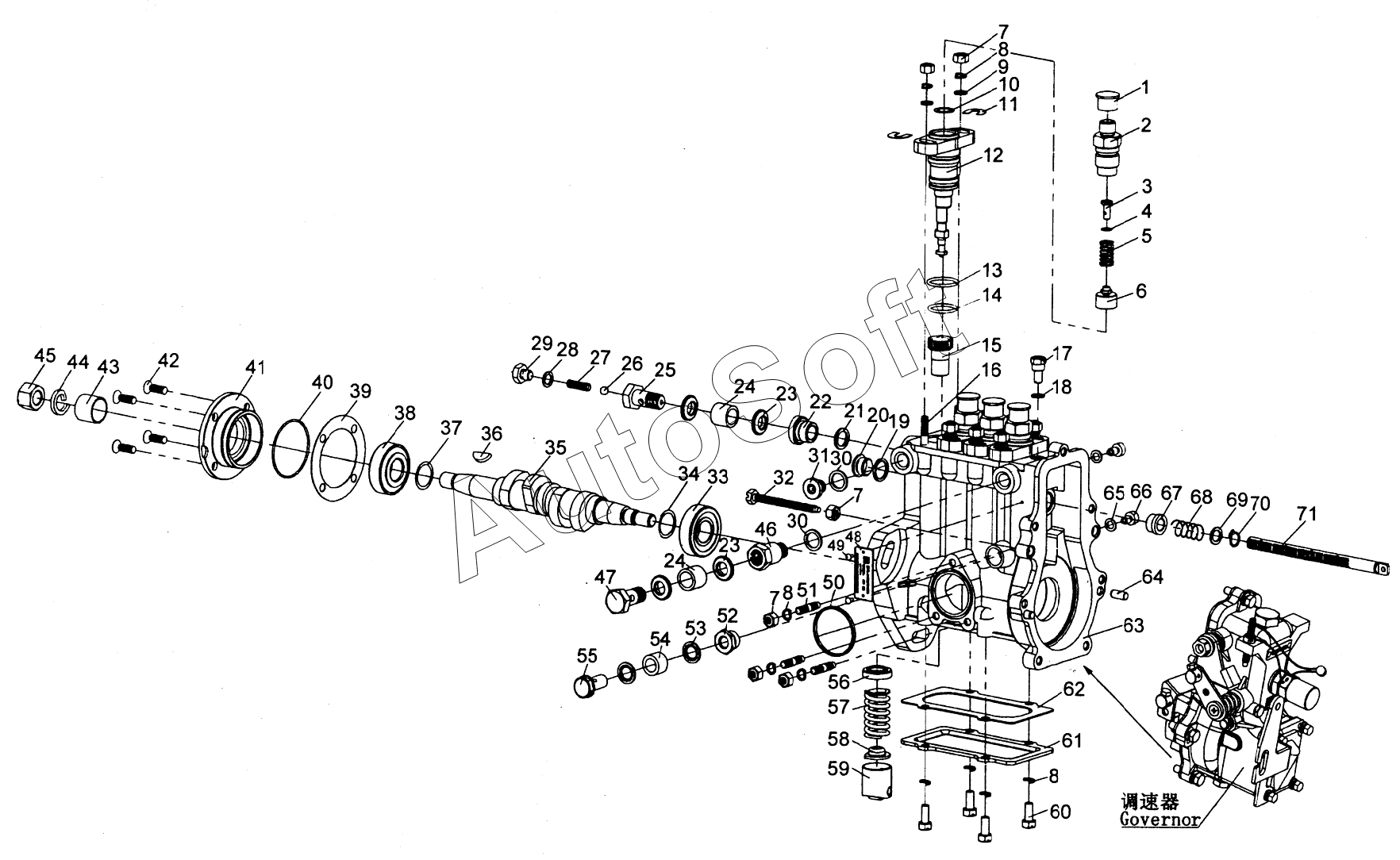

Каталог запасных частей к технике: XINCHAI A498BPG (2008). Fuel pump assembly
1
2
3
4
5
6
7
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***2 | Protection cap | |
| 2 | B***1 | Delivery valve holder | |
| 3 | B***2 | Spindle | |
| 4 | B***3 | Washer for delivery valve | |
| 5 | B***4 | Delivery valve spring | |
| 6 | F***0 | Delivery valve | |
| 7 | G***6 | Screw M6 | |
| 8 | G***7 | Washer 6 | |
| 9 | B***4 | Washer | |
| 10 | B***3 | Washer for delivery valve | |
| 11 | B***2 | Adjustble washer | |
| 12 | X***0 | P/Element | |
| 13 | B***8 | Seal-П | |
| 14 | B***0 | Seal-IV | |
| 15 | B***1 | Adjustble gear | |
| 16 | B***4 | Binder bolt | |
| 17 | B***0 | Banjo bolt | |
| 18 | B***5 | Washer | |
| 19 | B***6 | Throtde lever case | |
| 20 | B***7 | Washer | |
| 21 | B***2 | Washer | |
| 22 | B***1 | Fuel inlet connection | |
| 23 | B***8 | Washer | |
| 24 | B***9 | Protection washer | |
| 25 | B***4 | Fule back connection screw | |
| 26 | G***7 | Steel ball 6G40b | |
| 27 | B***3 | Spring | |
| 28 | B***2 | Washer | |
| 29 | B***1 | Screw | |
| 30 | B***2 | Washer | |
| 31 | B***3 | Fuel pipe plug | |
| 32 | B***3 | Fixing pin | |
| 33 | G***4 | Roller bearing 30203 | |
| 34 | B***1 | Camshaft adjustble washer | |
| 35 | B***2 | Camshaft | |
| 36 | G***9 | Shaft 4x6.5x16 | |
| 37 | B***1 | Camplate | |
| 38 | G***4 | Roller bearing 30203 | |
| 39 | B***4 | Bearing adjustble washer | |
| 40 | B***1 | Seal | |
| 41 | B***2 | Bearing cap | |
| 42 | G***5 | Screw M6x14 | |
| 43 | B***5 | Protection case | |
| 44 | G***7 | Washer 6 | |
| 45 | G***6 | Screw M14x1.5 | |
| 46 | B***1 | Fuel inlet and back connection | |
| 47 | В***2 | Fuel inlet adaptor | |
| 48 | X***H | Label | |
| 49 | G***6 | Label rivet 2x5 | |
| 50 | B***1 | Feed pump seal | |
| 51 | B***6 | Binder bolt | |
| 52 | B***2 | Connection | |
| 53 | B***2 | Washer | |
| 54 | B***4 | Protection washer | |
| 55 | B***3 | Fuel inlet and back screw | |
| 56 | B***7 | Pump element spring | |
| 57 | B***2 | Pump element spring | |
| 58 | B***9 | Pump element spring | |
| 59 | B***1 | Tappet assy | |
| 60 | G***8 | Screw M6x14 | |
| 61 | B***3 | Plate | |
| 62 | B***2 | Plate seal | |
| 63 | B***3 | Pump housing | |
| 64 | G***6 | Pin D5x12 | |
| 65 | B***1 | Washer | |
| 66 | B***0 | Fixing screw | |
| 67 | B***7 | Throttle case | |
| 68 | B***1 | Spring | |
| 69 | B***2 | Ring | |
| 70 | G***6 | Ring 9 | |
| 71 | B***6 | Throtde lever |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
