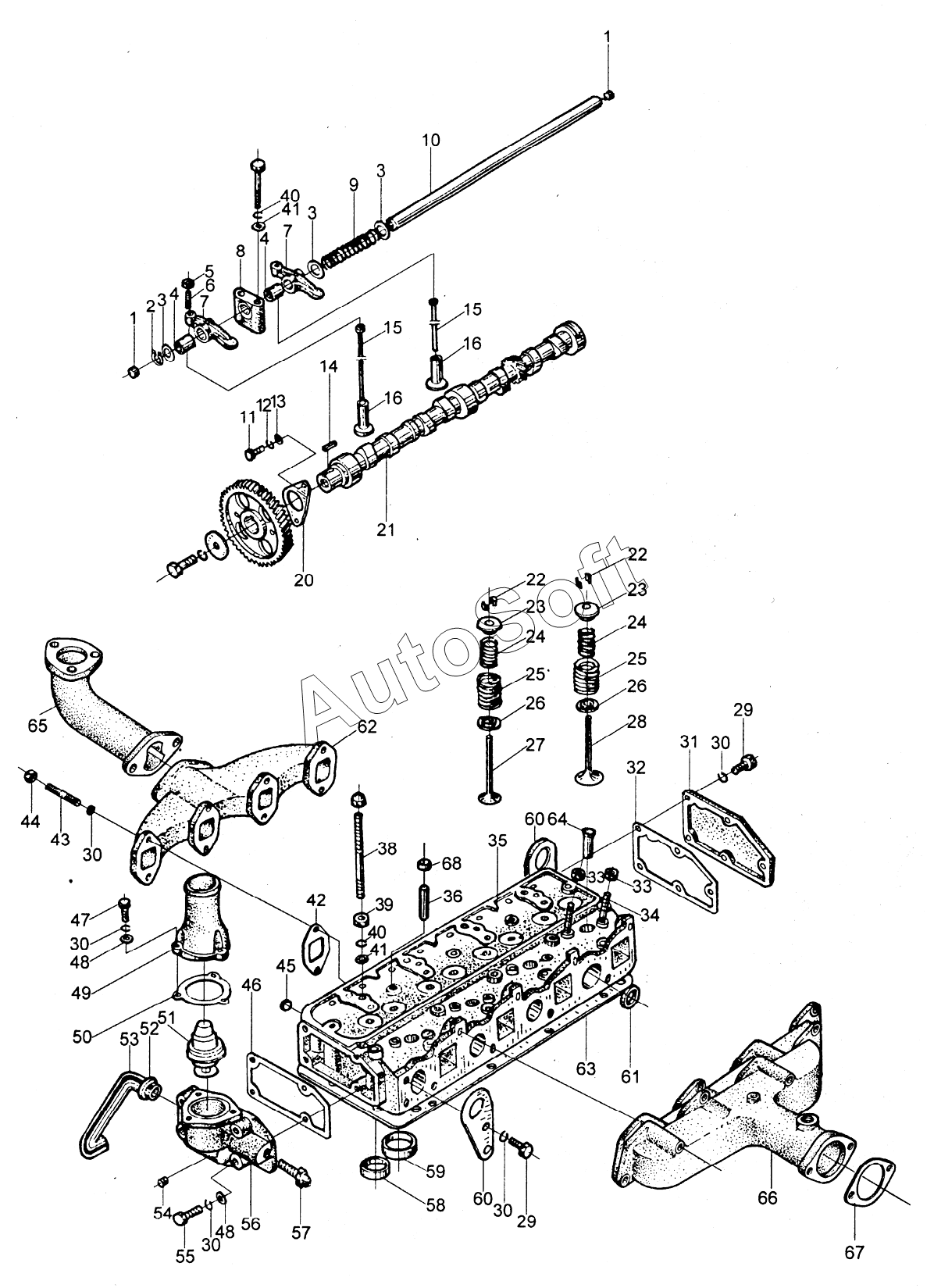

Каталог запасных частей к технике: XINCHAI A498BPG (2008). 498ВТ Cylinder head and gas exchanging system assembly
64
65
66
66
67
68
1
1
2
3
3
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
15
16
16
20
21
22
22
23
23
24
24
25
25
26
26
27
28
29
29
30
30
30
30
30
31
32
33
33
34
35
36
38
39
40
40
41
41
42
43
44
45
46
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Plug 12 | |
| 2 | G***6 | Snap ring 20 | |
| 3 | G***5 | Washer | |
| 4 | 4***А | Valve rocker arm bushing | |
| 5 | G***0 | Nut | |
| 6 | 4***1 | Adjusting screw for valve clearance | |
| 7 | 4***А | Valve rocker arm | |
| 8 | 4***2 | Seat | |
| 9 | 4***3 | Spring | |
| 10 | 4***4 | Shaft | |
| 11 | G***0 | Bolt | |
| 12 | G***7 | Spring washer | |
| 13 | G***5 | Washer 12 | |
| 14 | G***9 | Key | |
| 15 | 4***3 | Push rod | |
| 16 | 4***2 | Push tappet | |
| 20 | 4***8 | Thrust plate for camshaft | |
| 21 | 4***1 | Camshaft | |
| 22 | 4***6 | Split valve retainer | |
| 23 | 4***7 | Valve spring seat,upper | |
| 24 | 4***5 | Valve spring,inner | |
| 25 | 4***4 | Valve spring, outer | |
| 26 | 4***1 | Lower seat, valve spring | |
| 27 | 4***5 | Exhaust valve | |
| 28 | А***4 | Intake valve | |
| 29 | G***0 | Bolt | |
| 30 | G***7 | Spring washer | |
| 31 | 4***2 | Rear cover | |
| 32 | 4***3 | Gasket | |
| 33 | G***8 | Nut | |
| 34 | G***8 | Stud | |
| 35 | 4***1 | Cylinder head | |
| 36 | 4***2 | Valve guide | |
| 38 | 4***А | Bolt | |
| 39 | G***0 | Nut | |
| 40 | G***7 | Spring washer | |
| 41 | G***5 | Washer 12 | |
| 42 | 4***3 | Gasket | |
| 43 | G***8 | Stud | |
| 44 | G***0 | Nut | |
| 45 | 4***3 | Plug | |
| 46 | 4***5 | Thermostat gasket | |
| 47 | G***0 | Bolt | |
| 48 | G***5 | Washer 12 | |
| 49 | 4***1 | Thermostat cover | |
| 50 | 4***3 | Thermostat cover gasket | |
| 51 | 4***2 | Thermostat | |
| 52 | 4***4 | Connecting pipe | |
| 53 | 4***7 | Water pipe | |
| 54 | 4***8 | Plug NPT3/8 | |
| 55 | G***0 | Bolt | |
| 56 | 4***1 | Thermostat housing | |
| 57 | 4***9 | Water temperature sensor | |
| 58 | 4***8 | Exhaust valve seat | |
| 59 | А***7 | Intake valve seat | |
| 60 | 4***А | Hoisting bracket | |
| 61 | 4***8 | Plug 30 | |
| 62 | 4***1 | Exhaust pipe | |
| 63 | А***4 | Gasket | |
| 64 | 4***9 | Sleeve tube | |
| 65 | 4***3 | Exhaust adapter | |
| 66 | 4***2 | Intake pipe | |
| 66 | 4***2 | Intake pipe | |
| 67 | 4***4 | Paper gasket | |
| 68 | 4***6 | Oil seal | |
| 69 | 4***0 | Air ealorifier | |
| 70 | 4***7 | Intake adapter |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
