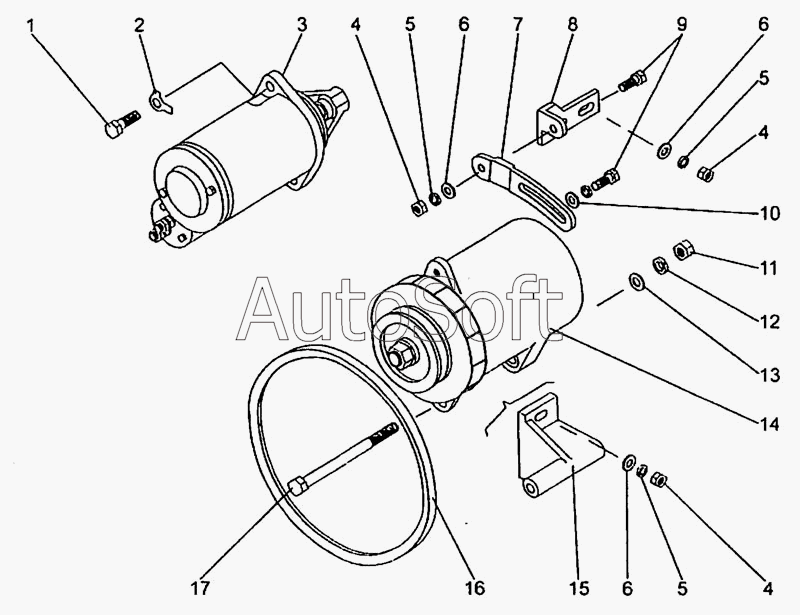

Каталог запасных частей к технике: ЧТЗ В-2Ч 8,2/7,8 (1995). УСТАНОВКА ГЕНЕРАТОРА И СТАРТЕРА
363.09.200-03
363.09.300-06
7
17
8
15
1
4
4
4
11
6
6
6
13
2
5
5
5
12
10
9
16
14
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 363.09.200-03 | 3***3 | Установка генератора | |
| 363.09.300-06 | 3***6 | Установка генератора | |
| 1 | 3***4 | Болт М12x27 | |
| 2 | 3***0 | Шайба стопорная 12 | |
| 3 | 4***8 | Стартер | |
| 4 | 3***1 | Гайка М8 | |
| 5 | 3***4 | Шайба 8Т | |
| 6 | 3***3 | Шайба чистая 8 | |
| 7 | 3***4 | Планка | |
| 8 | 3***4 | Кронштейн верхний | |
| 9 | 3***1 | Болт М8х20 | |
| 10 | 3***7 | Шайба | |
| 11 | 3***0 | Гайка М10 | |
| 12 | 3***6 | Шайба 10Т | |
| 13 | 3***1 | Шайба чистая 10 | |
| 14 | 4***1 | Генератор | |
| 15 | 3***5 | Кронштейн | |
| 16 | 1***5 | Ремень | |
| 17 | 3***2 | БолтМ10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
