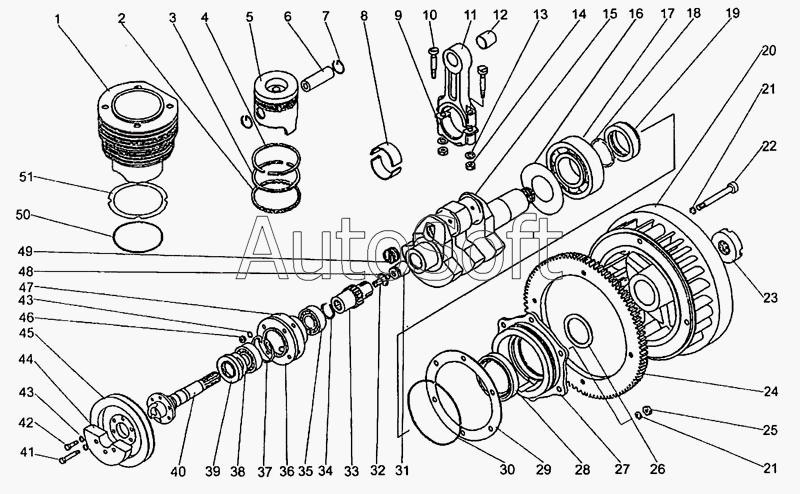

Каталог запасных частей к технике: ЧТЗ В-2Ч 8,2/7,8 (1995). ЦИЛИНДР УСТАНОВКА ШАТУНОВ С ПОРШНЯМИ ВАЛ КОЛЕНЧАТЫЙ
27
36
45
47
40
33
31
32
34
26
26
44
24
38
22
41
49
37
20
23
19
51
48
18
30
46
16
25
43
43
21
21
42
5
1
51
29
50
362.04.000
5
2
10
8
11
12
4
3
5
363.02.000
7
14
9
11
13
363.05.000-02
363.05.010-01
28
39
17
35
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 362.04.000 | 3***0 | Установка шатунов с поршнями | |
| 363.02.000 | 3***0 | Установка цилиндра | |
| 363.02.001-02 | 3***2 | Прокладка регулировочная | |
| 363.05.000-02 | 3***2 | Установка вала коленчатого | |
| 363.05.010-01 | 3***1 | Вал коленчатый | |
| 363.05.030-02 | 3***2 | Вал привода | |
| 363.05.040 | 3***0 | Вентилятор | |
| 1 | 3***2 | Цилиндр | |
| 2 | 3***0 | Кольцо поршневое маслосбрасывающее | |
| 3 | 3***7 | Кольцо поршневое уплотнительное нижнее | |
| 4 | 3***6 | Кольцо поршневое уплотнительное верхнее | |
| 5 | 3***2 | Поршень | |
| 5 | 3***2 | Поршень | |
| 5 | 3***0 | Поршень с кольцами | |
| 7 | 3***4 | Кольцо упорное | |
| 8 | 3***0 | Вкладыш шатуна | |
| 9 | 3***1 | Крышка шатуна | |
| 10 | 3***0 | Болт шатунный | |
| 11 | 3***2 | Шатун | |
| 11 | 3***0 | Шатун | |
| 12 | 3***5 | Втулка | |
| 13 | 3***1 | Шайба | |
| 14 | 3***7 | Гайка | |
| 15 | 3***1 | Вал коленчатый | |
| 16 | 3***4 | Кольцо маслоотражательное | |
| 17 | 3***0 | Подшипник шариковый радиальный однорядный | |
| 18 | 3***1 | Кольцо | |
| 19 | 3***1 | Втулка | |
| 20 | 3***9 | Маховик | |
| 21 | 3***4 | Шайба 8Т | |
| 22 | 3***5 | Винт М8х80 | |
| 23 | 3***1 | Гайка | |
| 24 | 3***8 | Венец зубчатый | |
| 25 | 3***7 | Гайка М8 | |
| 26 | 3***3 | Кольцо проставочное | |
| 26 | 3***1 | Кольцо проставочное | |
| 27 | 3***2 | Корпус подшипника | |
| 28 | Р***2 | Манжета | |
| 29 | 3***1 | Прокладка регулировочная | |
| 30 | 3***2 | Кольцо | |
| 31 | 3***9 | Конус распорный | |
| 32 | 3***1 | Винт упорный | |
| 33 | 3***8 | Муфта зубчатая | |
| 34 | 3***2 | Кольцо В25 ГОСТ 13940-86 | |
| 35 | 2***К | Подшипник | |
| 36 | 3***2 | Гильза | |
| 37 | 3***1 | Кольцо стопорное | |
| 38 | 3***1 | Кольцо отражательное | |
| 39 | 3***0 | Манжета | |
| 40 | 3***1 | Вал шлицевой | |
| 41 | 3***6 | Болт М6х35 | |
| 42 | М***5 | Болт | |
| 43 | 3***3 | Шайба 6Т | |
| 44 | 3***6 | Противовес | |
| 45 | 3***2 | Шкив | |
| 46 | 3***7 | Гайка М8 | |
| 47 | 3***6 | Прокладка | |
| 48 | 3***2 | Кольцо | |
| 49 | 3***2 | Заглушка | |
| 50 | 3***2 | Кольцо | |
| 51 | 3***1 | Прокладка регулировочная | |
| 51 | 3***1 | Прокладка регулировочная |
