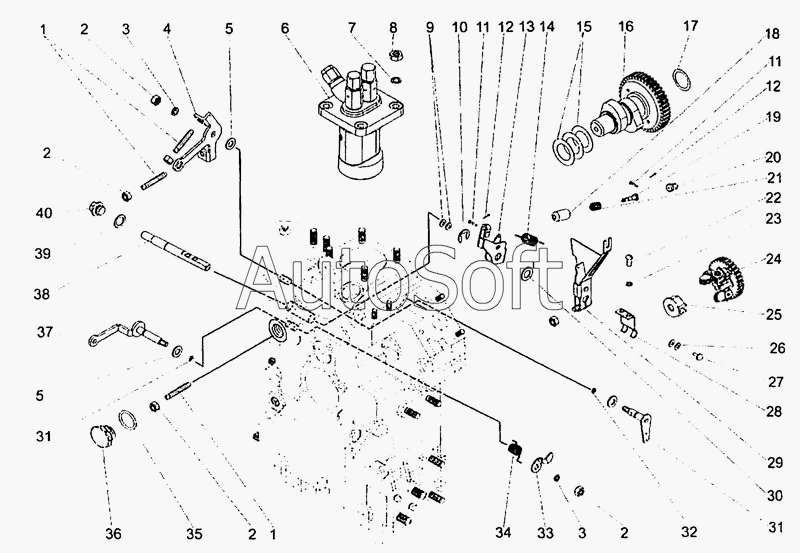

Каталог запасных частей к технике: ЧТЗ В-2Ч 8,2/7,8 (1995). УСТАНОВКА РЕГУЛЯТОРА С НАСОСОМ
363.15.000
29
31
31
37
4
29
16
4
24
6
38
28
13
10
18
19
21
20
11
11
33
9
26
34
27
17
17
15
15
36
25
14
40
1
1
32
32
8
2
2
2
2
5
5
30
3
3
7
23
12
12
35
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 363.15.000 | 3***0 | Установка регулятора с насосом | |
| 36315.020-01 | 3***1 | Блок пружин корректора | |
| 1 | 3***4 | Винт-упор | |
| 2 | 3***6 | Гайка М6 | |
| 3 | 3***3 | Шайба 6Т | |
| 4 | 3***2 | Рычаг управления | |
| 4 | 3***1 | Рычаг управления | |
| 5 | 3***1 | Шайба чистая 8 | |
| 6 | 3***0 | Насос топливный | |
| 7 | 3***4 | Шайба 8Т | |
| 8 | 3***1 | Гайка М8 | |
| 9 | 3***6 | Прокладка регулировочная | |
| 10 | 3***6 | Шайба быстросъемная | |
| 11 | 3***3 | Палец | |
| 12 | K***m | Проволока стопорная | |
| 13 | 3***5 | Рычаг корректора | |
| 14 | 3***2 | Пружина регулятора | |
| 15 | 3***9 | Прокладка регулировочная | |
| 15 | 3***1 | Прокладка регулировочная | |
| 16 | 3***1 | Вал кулачковый | |
| 17 | 3***8 | Прокладка регулировочная | |
| 17 | 3***1 | Прокладка регулировочная | |
| 18 | 3***7 | Гильза | |
| 19 | 3***8 | Стержень пружины | |
| 20 | 3***2 | Пробка | |
| 21 | 3***9 | Пружина корректора первая | |
| 22 | 3***2 | Винт М5 | |
| 23 | 3***1 | Шайба 5Т65Г | |
| 24 | 3***1 | Блок центробежный | |
| 25 | 3***2 | Муфта | |
| 26 | 3***7 | Прокладка регулировочная | |
| 27 | 3***9 | Упор | |
| 28 | 3***4 | Пята | |
| 29 | 3***1 | Рычаг главный | |
| 29 | 3***0 | Рычаг главный | |
| 30 | 3***1 | Шайба чистая 10 | |
| 31 | 3***1 | Рычаг пружины | |
| 32 | 3***0 | Кольцо уплотнительное | |
| 33 | 3***7 | Рычаг | |
| 34 | 3***8 | Пружина | |
| 35 | 3***2 | Кольцо 20x26 | |
| 36 | 3***1 | Колпачок | |
| 37 | 3***0 | Рычаг выключения | |
| 38 | 3***3 | Валик главного рычага | |
| 40 | 3***2 | Пробка |
